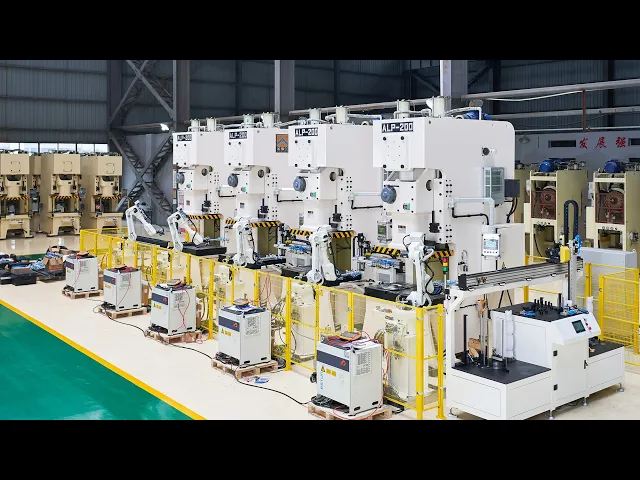

Việc lựa chọn thiết bị tạo hình hạng nặng quyết định năng lực sản xuất, chất lượng bộ phận và cách bố trí cơ sở trong nhiều thập kỷ. Việc hình thành một tấm kim loại tấm lớn đòi hỏi phải cân bằng các yêu cầu về trọng tải lớn với khả năng kiểm soát độ lệch chính xác. Bạn phải quản lý đồng thời dòng nguyên liệu và hiệu quả thời gian chu kỳ. Việc chọn sai cơ cấu truyền động hoặc loại khung sẽ dẫn đến tỷ lệ phế liệu cao, làm khuôn nhanh bị mài mòn sớm và gây ra thời gian ngừng hoạt động kéo dài. Hướng dẫn này cung cấp khung đánh giá kỹ thuật so sánh các hệ thống thủy lực, cơ khí và điều khiển bằng servo. Chúng tôi trình bày chi tiết cách động học truyền động và kiến trúc khung phù hợp với các yêu cầu dập khổ lớn cụ thể. Bạn sẽ học cách khớp trực tiếp các thông số kỹ thuật của máy với hình dạng bộ phận và khối lượng sản xuất của bạn. Bằng cách hiểu những khác biệt về mặt cơ học này, bạn có thể chỉ định chính xác thiết bị cần thiết cho dây chuyền sản xuất của mình mà không cần lắp đặt kỹ thuật quá mức hoặc không đủ kích thước.
Máy ép thủy lực cung cấp toàn bộ trọng tải trong toàn bộ hành trình, khiến chúng trở thành lựa chọn mặc định để vẽ sâu các tấm lớn, phức tạp.
Máy ép cơ học (cụ thể là cấu hình truyền động liên kết) cung cấp số hành trình mỗi phút (SPM) vượt trội để sản xuất tấm nền nông hơn, khối lượng lớn.
Máy ép điều khiển bằng servo cung cấp cấu hình hành trình có thể lập trình, kết hợp khả năng kéo sâu của hệ thống thủy lực với tốc độ của máy ép cơ học, mặc dù ở CapEx ban đầu cao hơn.
Cấu trúc thẳng (khung chữ H) là bắt buộc đối với sản xuất tấm lớn; máy ép khung khe hở không thể cung cấp độ cứng cần thiết để ngăn chặn độ lệch góc dưới tải trọng lệch tâm.
Mục lục
Tính toán đúng trọng tải là bước đầu tiên trong việc xác định máy ép kim loại tấm lớn . Các kỹ sư tính toán trọng tải cần thiết dựa trên độ bền cắt vật liệu, độ dày vật liệu và tổng chu vi của vết cắt hoặc khuôn. Công thức đột bao hình cơ bản nhân chiều dài chu vi với độ dày vật liệu và độ bền cắt của vật liệu. Sau đó, bạn phải thêm hệ số an toàn, thường là 20 phần trăm, để tính đến sự hao mòn của dụng cụ và các biến thể của vật liệu.
Ví dụ, việc tạo phôi một tấm có chu vi 120 inch từ thép nhẹ 0,125 inch (độ bền cắt 50.000 PSI) cần lực 375 tấn. Thêm hệ số an toàn 20% sẽ đẩy yêu cầu lên 450 tấn. Các vật liệu khác nhau làm thay đổi đáng kể tính toán này.
Loại vật liệu | Độ bền cắt trung bình (PSI) | Đặc điểm hình thành |
|---|---|---|
Nhôm (5052-H32) | 28.000 | Dễ bị trầy xước, đòi hỏi dụng cụ phải được đánh bóng |
Thép nhẹ (1018) | 50.000 | Dòng nguyên liệu có thể dự đoán cao |
Thép không gỉ (304) | 75.000 | Tốc độ đông cứng cao, yêu cầu tốc độ kéo chậm |
Thép cường độ cao tiên tiến (AHSS) | 120.000+ | Độ đàn hồi cực cao, độ sốc xuyên qua cao |
Kích thước giường hoặc diện tích đệm cũng quan trọng không kém. Giường phải chứa các khuôn tiến bộ lớn hoặc các hệ thống khuôn chuyển hoàn toàn. Dụng cụ không bao giờ được nhô ra khỏi tấm đỡ. Các khuôn nhô ra tạo ra mômen lật nghiêm trọng trong chu trình dập. Tải không đồng đều này làm hỏng các thanh dẫn hướng trượt và gây ra hỏng khuôn sớm. Khi định cỡ giường, hãy tính đến dấu vết vật lý của guốc khuôn, cơ cấu kẹp và bất kỳ thiết bị cảm biến nào trong khuôn. Bạn cũng cần giải phóng mặt bằng cho hệ thống loại bỏ phế liệu tự động bên dưới giường.
Các hoạt động dập khác nhau yêu cầu lực ép, tốc độ và điều khiển chuyển động cụ thể. Đột và dập đòi hỏi vận hành tốc độ cao và khả năng chống va đập, trong khi kéo sâu yêu cầu tốc độ tạo hình được kiểm soát và lực duy trì. Việc uốn và tạo hình phụ thuộc vào lực phân phối chính xác gần điểm chết dưới (BDC). Khả năng ép phù hợp với hoạt động sẽ cải thiện độ chính xác tạo hình, giảm hao mòn khuôn và đảm bảo chất lượng sản xuất ổn định.
Độ sâu vẽ và dòng vật liệu ảnh hưởng trực tiếp đến chất lượng dập. Chiều dài hành trình ép, trọng tải sẵn có và tốc độ ram phải phù hợp với hình dạng của tấm và đặc tính vật liệu. Áp lực giữ phôi phù hợp, được điều khiển thông qua đệm khuôn hoặc lò xo nitơ, giúp ngăn ngừa nếp nhăn và rách trong quá trình kéo sâu. Kiểm soát lực và chuyển động chính xác hỗ trợ kích thước bảng điều khiển nhất quán.
Số lần dập mỗi phút (SPM) xác định năng suất dập nhưng tốc độ cao hơn không phải lúc nào cũng cải thiện hiệu quả. Các thao tác đột bao hình thường có thể chạy nhanh hơn, trong khi thao tác vẽ sâu yêu cầu chuyển động chậm hơn, có kiểm soát để tránh hư hỏng vật liệu. Tối ưu hóa chiều dài hành trình, tốc độ tạo hình và nạp liệu tự động giúp cân bằng sản lượng sản xuất, chất lượng bộ phận và hiệu suất thiết bị.
Máy ép thủy lực cung cấp lực tạo hình có thể kiểm soát được trong suốt hành trình, khiến chúng phù hợp cho việc tạo hình sâu và tạo hình tấm lớn. Tốc độ ram có thể điều chỉnh, chiều dài hành trình và thời gian dừng giúp quản lý dòng nguyên liệu và giảm thiểu khuyết tật. Mặc dù nhìn chung chậm hơn so với máy ép cơ học, nhưng hệ thống thủy lực mang lại sự linh hoạt cho các tấm ô tô, vỏ thiết bị và các bộ phận kim loại phức tạp.
Máy ép cơ sử dụng cơ chế điều khiển bằng bánh đà để mang lại các hoạt động dập lặp lại, tốc độ cao. Máy ép trục khuỷu tiêu chuẩn phù hợp với việc đột bao hình và tạo hình nông, máy ép truyền động liên kết cung cấp chuyển động tạo hình chậm hơn để cải thiện dòng nguyên liệu và máy ép khớp đốt ngón tay cung cấp lực cao gần BDC để đúc và định cỡ chính xác. Năng suất cao khiến chúng phù hợp cho việc sản xuất liên tục.
Máy ép điều khiển bằng servo sử dụng điều khiển động cơ có thể lập trình để điều chỉnh tốc độ, vị trí và cấu hình chuyển động của ram trong suốt hành trình. Chúng hỗ trợ các hoạt động như vẽ sâu, đột phôi và tạo hình chính xác đồng thời cải thiện tính linh hoạt của quy trình và có khả năng giảm mức tiêu thụ năng lượng. Mặc dù mức đầu tư ban đầu và độ phức tạp của hệ thống điều khiển cao hơn nhưng máy ép servo mang lại lợi thế cho các nhà sản xuất sản xuất các thiết kế bảng điều khiển đa dạng.
Loại ổ đĩa | Trọng tải sẵn có | Tốc độ (SPM) | Ứng dụng tốt nhất | Hạn chế chính |
|---|---|---|---|---|
thủy lực | Toàn bộ hành trình | Chậm đến trung bình | Vẽ sâu, nét vẽ thay đổi | Bảo trì chất lỏng, chu kỳ chậm hơn |
Cơ khí (Quay) | Chỉ gần BDC | Rất cao | Dập phôi, tạo hình nông | Đột quỵ cố định, sốc va đập cao |
Cơ khí (Liên kết) | Chỉ gần BDC | Cao | Bản vẽ vừa phải, bảng tự động | Liên kết cơ học phức tạp |
Điều khiển bằng servo | Có thể lập trình | Trung bình đến cao | Hình thành phức tạp, đa mục đích | Chi phí vốn ban đầu cao |

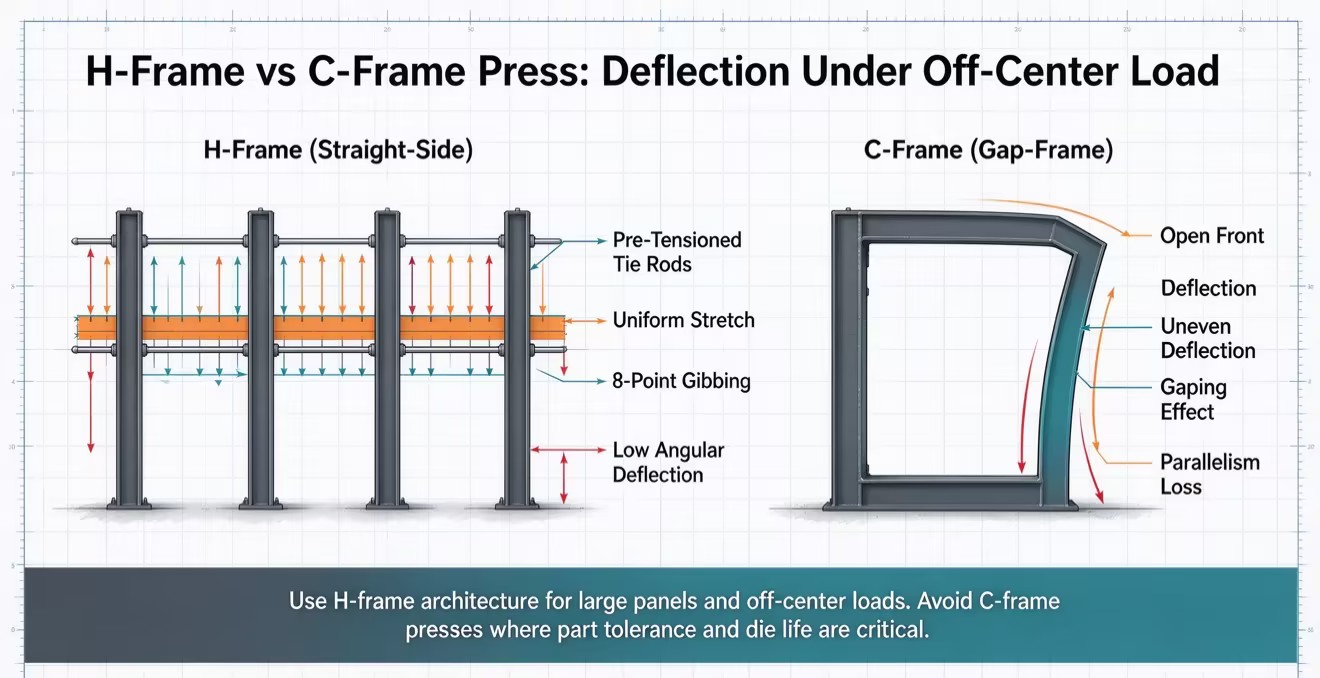

Máy ép cạnh thẳng (khung chữ H) cung cấp độ cứng kết cấu cao và phân bổ tải trọng đồng đều, khiến chúng trở nên lý tưởng cho việc dập tấm lớn. Khung được gia cố, thanh giằng được tải trước và thanh dẫn hướng trượt chính xác của chúng giúp giảm thiểu độ lệch và duy trì độ song song của thanh trượt với thanh đỡ. Độ ổn định này cải thiện độ chính xác tạo hình, giảm mài mòn khuôn và hỗ trợ sản xuất ổn định dưới tải trọng lớn.
Máy ép khung khoảng cách (khung C) cung cấp khả năng tiếp cận dụng cụ thuận tiện và xử lý vật liệu linh hoạt nhưng dễ bị lệch khung hơn khi chịu tải nặng hoặc lệch tâm. Biến dạng quá mức có thể ảnh hưởng đến việc căn chỉnh khuôn, tăng tốc độ mài mòn của dụng cụ và giảm độ chính xác của bộ phận. Đối với việc dập tấm lớn, máy ép thẳng thường được ưu tiên khi yêu cầu độ cứng và độ chính xác cao.
Khả năng tương thích của dụng cụ ảnh hưởng trực tiếp đến chất lượng dập và tính linh hoạt trong sản xuất. Đệm khuôn kiểm soát lực giữ phôi trong quá trình kéo sâu, giúp ngăn ngừa nếp nhăn và rách vật liệu. Đệm thủy lực cung cấp khả năng kiểm soát áp suất có thể điều chỉnh được, trong khi hệ thống Thay khuôn nhanh (QDC) đơn giản hóa việc thay thế dụng cụ và giảm thời gian ngừng hoạt động. Việc lựa chọn các tính năng tự động hóa và công cụ tương thích sẽ cải thiện hiệu quả và tính nhất quán của hình thành.
Xử lý vật liệu tự động cải thiện tính an toàn, hiệu quả và tính nhất quán trong quá trình dập tấm lớn. Bộ xếp chồng, vận chuyển bằng rô-bốt và máy dò trống kép hỗ trợ việc nạp giấy và chuyển động bộ phận đáng tin cậy. Sự đồng bộ hóa thích hợp giữa máy ép và thiết bị chuyển sẽ ngăn ngừa va chạm, bảo vệ dụng cụ và cho phép sản xuất khối lượng lớn ổn định.
Hiệu suất sử dụng năng lượng của máy ép phụ thuộc vào công nghệ truyền động, chu trình vận hành và yêu cầu sản xuất. Máy ép thủy lực cung cấp khả năng kiểm soát lực linh hoạt, máy ép cơ học hiệu quả cho việc dập khối lượng lớn liên tục và máy ép servo cung cấp chuyển động được lập trình với khả năng phục hồi năng lượng tái tạo. Đánh giá mức tiêu thụ điện, chi phí bảo trì và hiệu quả sản xuất giúp nhà sản xuất tối ưu hóa chi phí vận hành lâu dài.
Tính toán các yêu cầu về trọng tải chính xác bằng cách sử dụng các công thức về chu vi và độ bền cắt của vật liệu, thêm giới hạn an toàn 20 phần trăm để tính đến độ mòn của dụng cụ.
Kiểm tra khả năng nền tảng của cơ sở, tiềm năng độ sâu hố và giới hạn cần cẩu trên cao trước khi hoàn thiện bất kỳ thông số kỹ thuật thiết bị nào.
Yêu cầu thử khuôn vật lý từ các nhà sản xuất trong danh sách rút gọn bằng cách sử dụng vật liệu sản xuất và dụng cụ thực tế của bạn để xác minh động lực của dòng nguyên liệu.
Chỉ định riêng cấu trúc khung thẳng để ngăn chặn độ lệch góc và bảo vệ khoản đầu tư dụng cụ của bạn khỏi hư hỏng do tải lệch tâm.
Trả lời: Trọng tải phụ thuộc hoàn toàn vào độ dày vật liệu, độ bền cắt và tổng chu vi cắt. Mặc dù không có mức tối thiểu chung, nhưng việc tạo ra các tấm ô tô hoặc thiết bị lớn thường yêu cầu máy móc có trọng lượng khởi điểm là 600 tấn. Các ứng dụng hạng nặng thường vượt quá 2.000 tấn để xử lý các lực đột cần thiết và cung cấp đủ không gian bệ cho các khuôn chuyển lớn.
A: Hệ thống thủy lực tốt hơn cho việc vẽ sâu. Chúng cung cấp đầy đủ trọng tải định mức trong toàn bộ chiều dài hành trình. Điều này cho phép dòng nguyên liệu được kiểm soát sâu mà không làm dừng động cơ. Hệ thống cơ khí mất trọng tải khả dụng cao hơn trong hành trình, khiến cho việc rút sâu trở nên khó khăn hoặc không thể thực hiện được nếu máy không quá khổ.
Đ: Có, trong nhiều ứng dụng. Bộ truyền động servo cung cấp các cấu hình hành trình có thể lập trình, cho phép chúng bắt chước tốc độ tạo hình chậm và thời gian dừng của hệ thống thủy lực. Chúng cung cấp khả năng kéo sâu của thủy lực kết hợp với các giai đoạn rút và tiếp cận tốc độ cao của hệ thống cơ khí, mang lại sự linh hoạt chưa từng có trong phân xưởng.
A: Đệm khuôn tạo áp lực hướng lên trên vòng giữ phôi bên trong khuôn. Áp suất giữ được kiểm soát này giúp tấm kim loại không bị nhăn khi nó được kéo vào khoang khuôn trong quá trình kéo sâu. Nó quản lý dòng nguyên liệu và duy trì tính toàn vẹn của bộ phận trên các hình dạng phức tạp.
Đáp: Tải trọng lệch tâm xảy ra khi lực tạo hình không được tập trung hoàn hảo ở dưới thanh nén, tạo ra mômen lật nghiêm trọng. Bạn phải chọn thiết kế có cạnh thẳng (khung chữ H) với các thanh trượt 8 điểm chắc chắn để chống lại các lực này. Các máy khung có khe hở bị lệch không đều dưới tải trọng lệch tâm, phá hủy dung sai của bộ phận và làm tăng tốc độ mài mòn của khuôn.
Trả lời: Máy có trọng tải lớn yêu cầu hố bê tông sâu để chứa các bộ phận khung thấp hơn, đệm khuôn và băng tải phế liệu. Nền móng phải có bê tông cốt thép chắc chắn được thiết kế để hấp thụ tải trọng động. Kiểm tra khả năng chịu lực của đất, máy bơm bể phốt để quản lý chất lỏng và tấm cách ly rung là những yêu cầu kỹ thuật bắt buộc trước khi lắp đặt.
