Việc tính toán sai công suất máy in mang đến những rủi ro nghiêm trọng về tài chính và hoạt động. Việc giảm kích thước máy sẽ dẫn đến hỏng khung nghiêm trọng, động cơ bị chết máy và dụng cụ bị hỏng. Quá khổ dẫn đến chi phí vốn lãng phí và tiêu thụ năng lượng quá mức. Các nhà quản lý nhà máy và kỹ sư sản xuất phải đối mặt với sự cân bằng nghiêm ngặt. Bạn phải điều chỉnh các yêu cầu sản xuất hiện tại với khả năng mở rộng trong tương lai mà không cần sử dụng quá nhiều vốn. Độ bền năng suất của vật liệu, kích thước bộ phận và độ phức tạp của dụng cụ đều quyết định nhu cầu thiết bị của bạn.

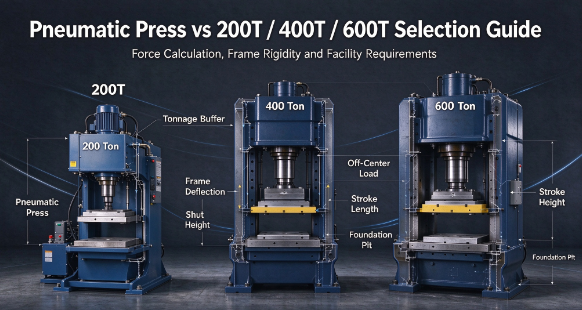

Chúng tôi sẽ chia nhỏ khung kỹ thuật để lựa chọn trọng tải máy ép điện . Hướng dẫn này đánh giá ngưỡng vận hành, yêu cầu về cơ sở vật chất và giới hạn ứng dụng của Máy ép điện 200 tấn so với các lựa chọn thay thế 400 tấn và 600 tấn. Bạn sẽ tìm hiểu cách kết hợp các thông số kỹ thuật của máy với các yêu cầu về khuôn, độ lệch khung điều khiển và lập kế hoạch cho cơ sở hạ tầng cơ sở hạng nặng.
Tính toán trọng tải cần có bộ đệm: Luôn tính toán trọng tải cơ bản cần thiết cho vật liệu và hoạt động cụ thể, sau đó thêm giới hạn an toàn tối thiểu 20% để tính đến độ mòn của dụng cụ và sự biến đổi của vật liệu.
Phù hợp với trọng tải với dụng cụ, không chỉ vật liệu: Khuôn tiến bộ và tải lệch tâm yêu cầu trọng tải và độ cứng khung cao hơn đáng kể so với việc dập phôi đơn giản, một trạm.
Cơ sở hạ tầng cơ sở quyết định tính khả thi: Việc nâng cấp từ máy ép 200 tấn lên 400 tấn hoặc 600 tấn sẽ thay đổi căn bản các yêu cầu về tải trọng sàn, thường đòi hỏi các hố móng tùy chỉnh và hệ thống lắp đặt chuyên dụng.
Độ lệch là kẻ thù của độ chính xác: Máy ép có trọng tải cao hơn được yêu cầu không chỉ để tạo lực tuyệt đối mà còn để giảm thiểu độ lệch khung khi làm việc với vật liệu có độ bền kéo cao, đảm bảo tính nhất quán của bộ phận và kéo dài tuổi thọ khuôn.
Giá trị truyền động của hệ thống điều khiển: Ngoài công suất thô, khả năng kiểm soát áp suất nhất quán hiện đại và dễ vận hành sẽ mang lại ROI dài hạn cho máy ép công suất lớn.
Mục lục
Tính toán trọng tải máy ép bắt đầu từ chu vi cắt, độ dày vật liệu và độ bền cắt. Để đột bao hình và đột lỗ, công thức cơ bản là Lực = Chu vi cắt × Độ dày vật liệu × Độ bền cắt. Điều này cung cấp ước tính lực ban đầu, lực này phải được điều chỉnh theo điều kiện dụng cụ, sự thay đổi vật liệu và yêu cầu sản xuất thực tế.
Độ dày, độ bền và độ sâu tạo hình của vật liệu ảnh hưởng trực tiếp đến yêu cầu về trọng tải máy dập. Kim loại dày hơn và thép cường độ cao thường yêu cầu lực tạo hình lớn hơn, trong khi vẽ sâu cũng yêu cầu đủ chiều dài hành trình và khả năng kiểm soát cán phôi. Các kỹ sư nên đánh giá đặc tính vật liệu, độ phức tạp tạo hình và lực cần thiết trong suốt hành trình trước khi lựa chọn công suất máy ép.
Biên độ công suất 20%–30% có thể đóng vai trò là hướng dẫn sơ bộ khi lựa chọn trọng tải máy dập. Ví dụ, yêu cầu tạo hình 160 tấn có thể biện minh cho việc xem xét máy ép 200 tấn. Biên độ này giúp điều chỉnh các biến thể của vật liệu, độ mòn của dụng cụ và các điều kiện sản xuất thay đổi. Lựa chọn cuối cùng cũng phải xác minh đường cong lực ép, năng lượng sẵn có và thông số kỹ thuật của nhà sản xuất.
Trọng tải ngược, còn được gọi là sốc đột ngột, xảy ra khi năng lượng tích trữ đột ngột được giải phóng trong quá trình đứt gãy vật liệu khi đột hoặc đột. Chấn động quá mức có thể làm hỏng khung máy ép, dụng cụ và các bộ phận của hệ thống truyền động. Lựa chọn máy ép phù hợp, kết cấu khung cứng và hệ thống giảm xóc phù hợp giúp giảm độ rung, hao mòn thiết bị và chi phí bảo trì.
Máy ép dập 200 tấn phù hợp cho các hoạt động tạo hình nông, đột dập, xuyên thủng và tạo hình nông ở mức độ trung bình. Các ứng dụng phổ biến bao gồm giá đỡ ô tô, vỏ điện, linh kiện thiết bị và các bộ phận kim loại tấm nói chung. Chúng mang lại sự cân bằng thực tế về công suất tạo hình, kích thước máy và hiệu quả sản xuất cho nhiều nhà sản xuất công nghiệp.
Máy ép 200 tấn thường chứa các khuôn cỡ nhỏ đến trung bình, tùy thuộc vào kích thước giường và thiết kế khung. Các khuôn lớn hoặc tải không đồng đều có thể vượt quá công suất cho phép của máy và gây ra hiện tượng lệch trượt hoặc lệch dụng cụ. Các kỹ sư nên xác minh kích thước giường, kích thước ram, độ hở khuôn và giới hạn tải ngoài tâm trước khi lựa chọn thiết bị.
Máy ép cơ 200 tấn có thể cung cấp số lần dập mỗi phút (SPM) tương đối cao, khiến chúng phù hợp cho các hoạt động dập khối lượng lớn, lặp đi lặp lại. Máy cấp liệu tự động và máy ép nguyên liệu giúp tối đa hóa năng suất. Tuy nhiên, tốc độ sản xuất thực tế phụ thuộc vào thiết kế máy ép, chiều dài hành trình, độ phức tạp của dụng cụ và yêu cầu tạo hình chứ không chỉ phụ thuộc vào trọng tải.
Nâng cấp từ máy ép 200 tấn lên 400 tấn là phù hợp khi sản xuất liên quan đến vật liệu dày hơn, thép cường độ cao hoặc khuôn dập phức tạp. Máy ép 400 tấn cung cấp khả năng tạo hình lớn hơn cho các nguyên công đột bao hình, đột lỗ và uốn đồng thời. Việc nâng cấp phải dựa trên các yêu cầu về trọng tải đã tính toán, kích thước khuôn và nhu cầu sản xuất.
Máy ép 400 tấn với khung cứng và hệ thống dẫn hướng trượt tiên tiến có thể quản lý tốt hơn các tải không đồng đều do khuôn dập liên tục tạo ra. Phân phối tải thích hợp giúp giảm độ lệch của ram, độ lệch của dụng cụ và độ mòn khuôn sớm. Các kỹ sư nên xác minh khả năng tải lệch tâm cho phép của máy để duy trì độ chính xác dập và độ tin cậy của thiết bị.

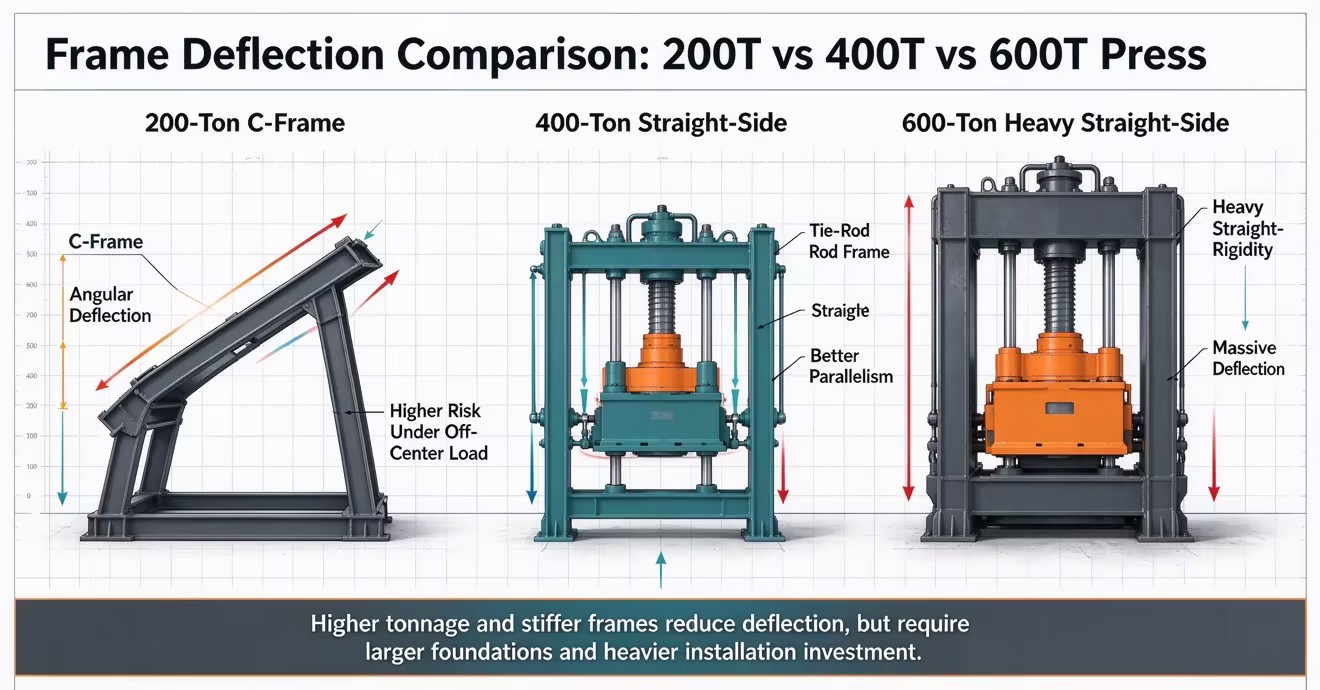

Khung máy ép thẳng mang lại độ cứng kết cấu cao và khả năng kiểm soát độ lệch được cải thiện để dập ở cường độ cao. Các thanh thẳng đứng được gia cố, các thanh giằng được tải sẵn và thanh dẫn hướng trượt chính xác giúp duy trì độ song song giữa ram và bệ khi chịu tải. Độ ổn định này cải thiện độ chính xác về kích thước, giảm sự hình thành lưỡi dao và kéo dài tuổi thọ của dụng cụ.
Máy ép dập 600 tấn thường được sử dụng cho các bộ phận ô tô lớn, các bộ phận thiết bị nặng và các hoạt động tạo hình kim loại phức tạp. Khả năng chịu tải cao của chúng hỗ trợ các ứng dụng đòi hỏi khắt khe liên quan đến vật liệu dày, khuôn lớn và bản vẽ sâu. Kiểm soát lực thích hợp giúp duy trì dòng nguyên liệu và giảm khuyết tật hình thành.
Chiều dài hành trình, chiều cao đóng và không gian khuôn là rất quan trọng khi chọn máy ép 600 tấn. Các bộ phận lớn hoặc được kéo sâu yêu cầu phải có đủ hành trình ram, khoảng trống dụng cụ và không gian để tháo bộ phận. Các kỹ sư nên xác minh kích thước khuôn, phạm vi điều chỉnh trượt và khe hở tự động hóa để đảm bảo sản xuất hiệu quả và vận hành an toàn.
Máy ép 600 tấn yêu cầu cân bằng cẩn thận giữa công suất tạo hình, tốc độ hành trình và mức tiêu thụ năng lượng. Máy ép cơ học cung cấp hoạt động lặp đi lặp lại hiệu quả, trong khi hệ thống điều khiển bằng servo cung cấp các cấu hình chuyển động có thể điều chỉnh để cải thiện khả năng kiểm soát tạo hình. Tối ưu hóa tốc độ ram và xử lý vật liệu tự động có thể cải thiện năng suất sản xuất và giảm mức tiêu thụ năng lượng không cần thiết.
Máy ép cơ học mang lại tốc độ sản xuất cao và thường phù hợp cho việc đột bao hình, đột lỗ và tạo hình nông. Máy ép thủy lực cung cấp lực có thể kiểm soát được trong suốt hành trình, khiến chúng phù hợp cho việc vẽ sâu và tạo hình phức tạp. Việc lựa chọn hệ thống truyền động phù hợp phụ thuộc vào độ sâu tạo hình, yêu cầu về tốc độ và khối lượng sản xuất.
Kích thước bệ máy và ram phải phù hợp với diện tích dụng cụ và cung cấp khả năng hỗ trợ tải trọng phù hợp. Khớp khuôn không chính xác có thể gây ra sự phân bổ lực không đồng đều, biến dạng dụng cụ và chất lượng bộ phận không nhất quán. Các kỹ sư nên xác minh kích thước bộ đệm, kích thước trượt, cách sắp xếp kẹp và độ hở của khuôn trước khi mua thiết bị.
Công suất ép | Loại khung điển hình | Ứng dụng phù hợp | Tốc độ sản xuất |
|---|---|---|---|
200 tấn | Khung chữ C / Mặt thẳng | Dập phôi, tạo hình nông | Nói chung cao hơn |
400 tấn | mặt thẳng | Khuôn tiến bộ, tạo hình trung bình | Trung bình |
600 tấn | Mặt thẳng nặng / Thủy lực | Vẽ sâu, tấm lớn | Nói chung là thấp hơn |
Tốc độ hành trình thực tế và khả năng tạo hình phụ thuộc vào thiết kế máy ép, công nghệ truyền động, dụng cụ và điều kiện vận hành.
Chiều dài hành trình xác định khoảng cách di chuyển của ram, trong khi chiều cao đóng xác định không gian dụng cụ có sẵn ở cuối hành trình trong các điều kiện điều chỉnh được chỉ định. Cả hai tham số phải phù hợp với chiều cao khuôn, độ sâu tạo hình và yêu cầu loại bỏ bộ phận. Khoảng hở thích hợp sẽ ngăn chặn sự can thiệp của dụng cụ và hỗ trợ các hoạt động dập hiệu quả.
Máy ép dập hiện đại sử dụng bộ điều khiển PLC, giao diện HMI và hệ thống giám sát để cải thiện độ chính xác và hiệu quả vận hành. Các tính năng như điều khiển chuyển động có thể lập trình trên các ổ đĩa tương thích, lưu trữ công thức, giám sát trọng tải và chẩn đoán lỗi giúp giảm thời gian thiết lập, ngăn ngừa tình trạng quá tải và duy trì chất lượng sản xuất ổn định.
Lập bản đồ diện tích khuôn lớn nhất của bạn và tính toán khả năng tải lệch tâm cần thiết trước khi chọn kích thước giường.
Cài đặt màn hình trọng tải trên thiết bị hiện có của bạn để thu thập dữ liệu lực cơ bản cho quá trình sản xuất hiện tại của bạn.
Thuê một kỹ sư kết cấu để khoan lõi sàn cơ sở của bạn và xác minh độ sâu bê tông để lắp đặt máy móc hạng nặng.
Yêu cầu báo cáo phân tích phần tử hữu hạn (FEA) từ nhà sản xuất máy ép để xác minh dung sai độ lệch khung khi chịu tải tối đa.
Trả lời: Máy ép có kích thước nhỏ hơn sẽ gây ra hư hỏng cơ học nghiêm trọng. Động cơ sẽ ngừng hoạt động và ly hợp sẽ trượt khi có tải. Xảy ra hiện tượng lệch khung quá mức, làm lệch chày và khuôn. Điều này dẫn đến sự mài mòn dụng cụ nhanh chóng, các bộ phận bị mài mòn và cuối cùng là nứt khung hoặc phá hủy khuôn một cách nghiêm trọng.
Đáp: Bạn tính toán trọng tải cơ sở bằng công thức tiêu chuẩn: Trọng tải = (Chiều dài cắt × Độ dày vật liệu × Độ bền cắt vật liệu) / 2000. Luôn thêm giới hạn an toàn 20% đến 30% vào đường cơ sở này để tính đến độ mòn của dụng cụ, sự biến đổi của vật liệu và tuổi thọ của máy.
Trả lời: Chỉ có thể thực hiện được đối với các bộ phận rất nhỏ, có kích thước mỏng. Vẽ sâu thường yêu cầu trọng tải tối đa trong toàn bộ hành trình, điều này thuận lợi cho máy ép thủy lực. Nó thường vượt quá khả năng chiều dài hành trình của máy ép cơ học tiêu chuẩn 200 tấn. Tạo hình sâu thường đẩy các yêu cầu về máy 400 tấn hoặc 500 tấn trở lên.
A: Độ lệch quá mức làm cho chày và cối bị lệch trong quá trình hành trình. Sự sai lệch này dẫn đến hao mòn dụng cụ nhanh chóng, chất lượng bộ phận kém và cuối cùng là hỏng khuôn. Khung có trọng tải cao hơn chống lại độ lệch tốt hơn, duy trì tính song song và cung cấp khả năng kiểm soát áp suất nhất quán trên toàn bộ dụng cụ.
Trả lời: Những cỗ máy khổng lồ này không thể đặt trên sàn nhà máy 6 inch tiêu chuẩn. Họ yêu cầu nền móng và hố bê tông được thiết kế riêng biệt. Các bệ đỡ chuyên dụng này hấp thụ chấn động khi vận hành, ngăn chặn sự truyền rung động và hỗ trợ một cách an toàn trọng lượng tĩnh cực lớn của máy và dụng cụ của nó.
Trả lời: Nếu tải không tập trung dưới thanh nén, máy ép không thể cung cấp trọng tải định mức tối đa một cách an toàn. Tải trọng lệch tâm, thường gặp ở các khuôn lũy tiến, làm cho thanh trượt bị lật. Điều này có nguy cơ bị mòn gib nghiêm trọng, hư hỏng khung và sai lệch dụng cụ nếu máy ép không đủ độ cứng.
