Một sự cố vỡ khuôn thảm khốc trong hoạt động dập khuôn hoặc tạo hình nguội tốc độ cao sẽ gây ra tác động tài chính phức tạp. Chi phí sửa chữa dụng cụ trực tiếp, vật liệu bị loại bỏ và thời gian ngừng sản xuất ngoài kế hoạch có thể làm tê liệt quá trình sản xuất. Tốc độ in hiện đại vượt xa thời gian phản ứng của con người. Giám sát thủ công đơn giản là không thể phát hiện ra các bước nạp sai, xếp chồng sên hoặc lỗi phóng bộ phận trước khi thanh nén ép tới Tâm điểm chết dưới (BDC). Người vận hành không thể nhấn nút dừng khẩn cấp đủ nhanh để ngăn ngừa va chạm. Việc dựa vào việc kiểm tra trực quan khiến các khuôn dập phức tạp đắt tiền hoàn toàn dễ bị tổn thương trước những dị thường cơ học không thể đoán trước.
Việc tích hợp mạng đáng tin cậy cảm biến bảo vệ khuôn sẽ tự động phát hiện lỗi. Thiết lập này sẽ dừng máy ép ngay lập tức khi xảy ra hiện tượng bất thường. Nó chuyển đổi các hoạt động từ bảo trì phản ứng sang kiểm soát quy trình thông minh, thích ứng thông qua phản hồi trên máy tính. Bằng cách giám sát cơ học bên trong của dụng cụ trong mỗi hành trình, nhà sản xuất bảo vệ thiết bị của họ và đảm bảo chất lượng bộ phận ổn định.
Khớp lỗi cụ thể: Việc chọn cảm biến bảo vệ khuôn chính xác đòi hỏi phải ánh xạ các công nghệ cảm biến (cảm ứng, quang điện, lực, đo lường) đến các chế độ lỗi cụ thể như cấp nguồn ngắn, cấp dữ liệu dài hoặc không đẩy ra được.
Thời gian phản hồi là rất quan trọng: Hiệu quả của cảm biến được quyết định bởi khả năng xử lý tín hiệu của hệ thống điều khiển máy nén và kích hoạt cơ cấu ly hợp/phanh trước khi khuôn đóng do lỗi.
Khả năng sống sót trong môi trường: Môi trường dập phá hủy các thiết bị điện tử dễ vỡ; việc đánh giá các cảm biến dựa trên khả năng chống sốc, rung và khả năng chống chất lỏng cắt cũng quan trọng như độ chính xác của cảm biến.
Sự cân bằng giữa dây và không dây: Những cải tiến trong hệ thống máy phát không dây đang giải quyết các điểm lỗi truyền thống do mỏi dây và rung trong dụng cụ tốc độ cao, giảm đáng kể thời gian ngừng hoạt động.
Mục lục
Một chương trình bảo vệ khuôn thành công phải đạt được số lần đập xúc xắc không thảm khốc đồng thời giảm thiểu các điểm dừng sai. Việc thường xuyên dừng nhầm, được gọi là vấp ngã gây phiền toái, làm suy giảm nghiêm trọng Hiệu suất Thiết bị Tổng thể (OEE). Khi việc vấp ngã trở nên quá mức, người vận hành thường xuyên bỏ qua các hệ thống an toàn để duy trì hạn ngạch sản xuất. Cân bằng độ nhạy phát hiện với độ tin cậy vận hành vẫn là mục tiêu cốt lõi của bất kỳ dự án tích hợp cảm biến nào trên sàn dập.

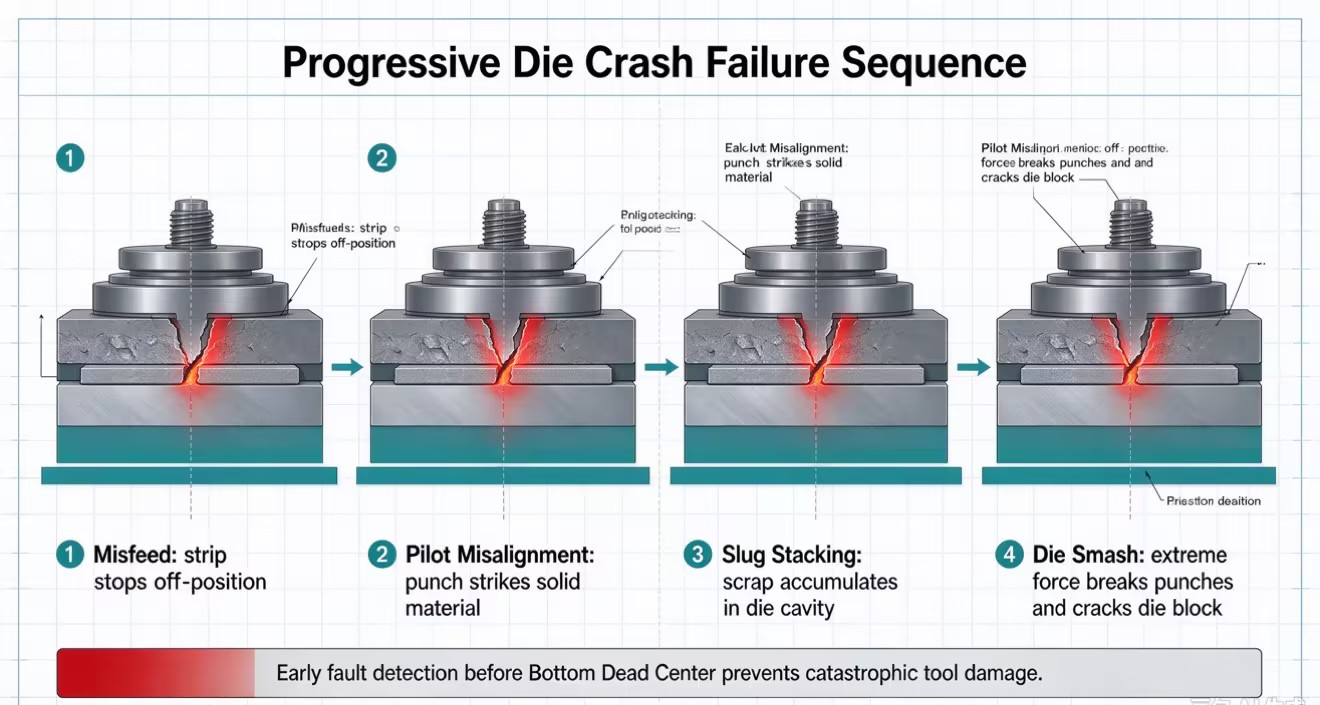

Hiểu chính xác nguyên nhân lỗi khuôn cho phép các nhóm kỹ thuật chọn phương pháp phát hiện phù hợp. Các vấn đề cơ học khác nhau thể hiện các dấu hiệu vật lý riêng biệt trong chu kỳ in. Một máy ép 200 tấn chạy ở tốc độ 150 lần mỗi phút (SPM) mang động năng cực lớn. Khi năng lượng đó gặp vật cản, điểm yếu nhất trong chuỗi cơ khí sẽ bị hỏng ngay lập tức.
Cấp liệu sai (Ngắn và Dài): Vật liệu không tiến tới độ dài tiến triển chính xác. Cuộn dây bị ràng buộc, bộ cấp liệu bị trượt hoặc thời gian nhả trục điều khiển không thích hợp gây ra các nguồn cấp dữ liệu ngắn. Nguồn cấp dữ liệu dài xảy ra khi động lượng đưa dải đi quá xa trạm dự định. Nếu dải thép 0,060 inch bị lệch chỉ 1/4 inch, thì phi công sẽ đục lỗ vào vật liệu rắn thay vì các lỗ thí điểm được đục lỗ trước. Lực cần thiết để xuyên qua vật liệu rắn đó vượt quá giới hạn thiết kế của chày, khiến thép dụng cụ bị vỡ.
Kéo và xếp chồng sên: Vật liệu phế liệu không thể dọn sạch khối khuôn sau thao tác xuyên. Hiệu ứng chân không hoặc chất bôi trơn kéo có độ nhớt cao có thể kéo sên trở lại bề mặt khuôn khi chày rút lại. Các nét tiếp theo sẽ nén nhiều sên lại với nhau. Điều này tạo ra áp lực cục bộ cực lớn, dễ làm nứt khuôn hoặc đột dập.
Lỗi đẩy bộ phận: Các bộ phận đã hoàn thiện vẫn bị kẹt trong khoang khuôn trong lần đột quỵ tiếp theo. Bộ phun khí nén có thể bị hỏng hoặc các bộ phận có thể dính vào chày do dầu bám dính nhiều. Việc dập một bộ phận mới trực tiếp lên trên bộ phận chưa được đẩy ra sẽ đảm bảo hư hỏng dụng cụ nghiêm trọng và có khả năng gây hư hỏng cho trục khuỷu máy ép.
Độ lệch chiều: Sự mài mòn dần dần của dụng cụ dẫn đến các bộ phận vượt quá khả năng chịu đựng trong thời gian sản xuất dài. Sự giãn nở nhiệt trong quá trình dập tốc độ cao cũng làm thay đổi các kích thước quan trọng. Cảm biến đo lường trong khuôn phát hiện sự sai lệch này trong quá trình sản xuất thay vì ở khâu kiểm tra chất lượng cuối cùng, ngăn cản nỗ lực phân loại phế liệu lớn.
Vận hành mà không có giám sát trong khuôn sẽ khiến thiết bị gặp rủi ro cơ học nghiêm trọng. Việc chế tạo lại các khuôn dập lũy tiến phức tạp đòi hỏi nhiều tuần lao động chuyên môn từ những người chế tạo công cụ có tay nghề cao. Việc sửa chữa trục khuỷu máy ép bị hỏng hoặc thay thế cánh tay pitman bị cong đòi hỏi phải có giàn khoan nặng, gia công chuyên dụng và thời gian ngừng hoạt động kéo dài. Động năng từ một vụ va chạm nghiêm trọng truyền ngược trở lại ram, tạo ra các ổ trục trục khuỷu và làm lệch khung máy ép. Dựa vào may mắn hoặc phản xạ của người vận hành không phải là một chiến lược sản xuất bền vững.

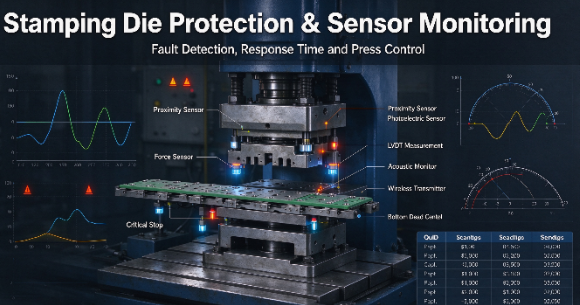

Không có loại cảm biến nào có thể bắt được mọi lỗi. Các kỹ sư công cụ phải xây dựng một mạng lưới các thiết bị chuyên dụng phù hợp với các hành động cụ thể xảy ra bên trong công cụ. Mỗi công nghệ có những điểm mạnh riêng biệt, vật liệu mục tiêu tối ưu và những hạn chế về môi trường.
Cảm biến cảm ứng phát hiện vật thể kim loại bằng cách sử dụng trường điện từ dao động. Khi một mục tiêu kim loại đi vào trường, dòng điện xoáy sẽ hút năng lượng ra khỏi bộ dao động, làm giảm biên độ và kích hoạt đầu ra cảm biến. Chúng có độ tin cậy cao trong môi trường bẩn vì chúng hoàn toàn bỏ qua các chất gây ô nhiễm phi kim loại như dầu dập nặng, nước và chất bôi trơn tổng hợp. Các nhà chế tạo dụng cụ sử dụng chúng để xác nhận vị trí tấm gạt phôi, xác minh việc lắp chốt dẫn hướng hoặc đảm bảo dải vật liệu nằm phẳng trên khối khuôn. Cấu trúc trạng thái rắn giúp chúng có khả năng chống chịu rung động liên tục của máy ép dập cao.
Cảm biến điện dung phát hiện vật liệu phi kim loại bằng cách đo sự thay đổi tính chất điện môi. Chúng hoạt động tốt trong việc phát hiện các thành phần nhựa hoặc theo dõi mức chất lỏng trong hệ thống bôi trơn khuôn tự động. Tuy nhiên, cảm biến điện dung rất nhạy cảm với độ ẩm và sự tích tụ dầu nặng. Trong môi trường dập khắc nghiệt, sương mù dầu xung quanh có thể bao phủ bề mặt cảm biến và gây ra kết quả sai, khiến chúng kém lý tưởng hơn cho việc phát hiện trực tiếp bộ phận trong khuôn.
Cảm biến xuyên tia và phản xạ phản xạ vượt trội trong việc xác minh việc phóng ra một phần. Chúng chiếu một chùm ánh sáng tập trung qua đường phóng. Khi một bộ phận được đẩy ra bằng không khí làm vỡ màn chắn ánh sáng, cảm biến sẽ gửi tín hiệu xác nhận nhanh chóng đến bộ điều khiển máy ép. Các biến thể sợi quang cho phép các nhà chế tạo công cụ định tuyến các đầu cảm biến vào các không gian cực kỳ chật hẹp bên trong đế khuôn, giữ cho các thiết bị điện tử dễ vỡ được gắn an toàn bên ngoài vùng tấn công.
Sương mù dầu nặng và các mảnh vụn kim loại bay dễ dàng làm bẩn ống kính quang học. Điều này đòi hỏi phải bảo trì thường xuyên và có hệ thống lọc không khí chuyên dụng để giữ cho thấu kính luôn sạch sẽ trong quá trình vận hành. Nếu ống kính bị bẩn, cảm biến sẽ không ghi nhận được chùm sáng, gây ra hiện tượng dừng sai. Bạn phải đặt các cảm biến quang học một cách cẩn thận để giảm thiểu tiếp xúc với chất lỏng phun trực tiếp và các luồng khí áp suất cao.
Cảm biến lực, thường sử dụng các tế bào tải áp điện, nằm bên trong hoặc bên dưới các trạm công cụ riêng lẻ. Bạn đặt chúng ngay dưới các trạm đúc, uốn, đóng cọc và đục lỗ. Chúng đo lực động tác dụng trong phần làm việc của hành trình. Bằng cách ghi lại dấu hiệu lực duy nhất của một bộ phận tốt, hệ thống sẽ thiết lập đường cong lực cơ bản.
Những cảm biến này phát hiện sự tăng đột biến về trọng tải ngay lập tức. Một mũi nhọn biểu thị quá trình xếp chồng sên, các cú đột cùn hoặc các biến thể về độ dày vật liệu đến. Việc bắt quá tải cục bộ sẽ ngăn chặn sự cố nghiêm trọng trước khi khối khuôn bị gãy. Chúng cung cấp độ phân giải cao hơn nhiều so với màn hình trọng tải máy ép tiêu chuẩn, vốn chỉ đo tổng lực ram và thường bỏ sót các tình trạng quá tải nhỏ, cục bộ trong khuôn dập lũy tiến lớn.
Cảm biến đo chính xác cung cấp khả năng xác minh kích thước theo thời gian thực bên trong công cụ. Máy biến áp vi sai biến thiên tuyến tính (LVDT) hoặc cảm biến dịch chuyển bằng laser đo chiều dài mặt bích, vị trí lỗ hoặc độ sâu hình dạng trong khi bộ phận vẫn được gắn vào dải mang. Họ sử dụng phản hồi của máy tính để phát hiện các lỗi vi mô và các biến thể vật liệu theo từng bước.
Điều này phát hiện lỗi trước khi chúng gây hư hỏng dụng cụ hoặc tạo ra phế liệu. Nếu trạm uốn bắt đầu vượt quá dung sai do sự giãn nở nhiệt của thép công cụ, cảm biến đo sẽ cảnh báo ngay cho người vận hành. Điều này giúp loại bỏ nhu cầu cách ly và phân loại hàng nghìn bộ phận sau khi quá trình sản xuất kéo dài hoàn tất.
Cảm biến âm thanh phát hiện các dấu hiệu âm thanh cụ thể của các sự kiện cơ học. Một thao tác nạp sai, đột dập bị hỏng hoặc nút khuôn bị vỡ sẽ tạo ra âm thanh tần số cao rõ rệt. Những cảm biến này kẹp trực tiếp vào đế khuôn và lắng nghe những điểm bất thường này trong phần hoạt động của hành trình.
Chúng hoạt động như một lớp chẩn đoán thứ cấp, bổ sung tính dự phòng cho Cảm biến bảo vệ khuôn chính của bạn . Giám sát âm thanh đặc biệt hữu ích để phát hiện các vết nứt vi mô trong dụng cụ cacbua trước khi chày tan rã hoàn toàn. Hệ thống so sánh cấu hình âm thanh của mỗi cú đánh với đường cơ sở tốt đã biết, tạm dừng thao tác nhấn nếu đặc tính âm thanh bị lệch.
Việc lựa chọn phần cứng phù hợp chỉ là một nửa trận chiến. Bạn phải đánh giá cách cảm biến tương tác với động lực ép và cấu trúc điều khiển. Tốc độ, thời gian và độ chắc chắn của môi trường quyết định sự thành công của hệ thống tại xưởng sản xuất.
Tốc độ nhấn (SPM) và góc dừng xác định tốc độ cảm biến phải phát hiện lỗi và kích hoạt dừng an toàn. Máy ép tốc độ cao yêu cầu thời gian phản hồi nhanh hơn và tính toán thời gian chính xác để ngăn ngừa hư hỏng khuôn. Các kỹ sư nên đánh giá các điểm phát hiện của cảm biến, thời gian phản hồi của bộ điều khiển và hiệu suất phanh thực tế để đảm bảo máy ép có thể dừng trước khi xảy ra va chạm.
Cảm biến giới hạn cố định sử dụng ngưỡng phát hiện đặt trước cho các chức năng cơ bản như đẩy bộ phận và định vị vật liệu. Hệ thống thích ứng thông minh giám sát các mẫu lực và thời gian, tự động điều chỉnh ngưỡng phát hiện để phù hợp với các biến thể quy trình thông thường. Các hệ thống này có thể giảm cảnh báo sai trong khi vẫn duy trì khả năng bảo vệ khuôn đáng tin cậy.
Cảm biến dập phải chịu được rung động liên tục, sốc cơ học, chất bôi trơn và điều kiện công nghiệp khắc nghiệt. Vỏ chắc chắn, xếp hạng bảo vệ IP phù hợp và thiết bị điện tử chống sốc giúp ngăn ngừa hỏng cảm biến sớm. Việc lựa chọn các cảm biến được thiết kế cho các ứng dụng dập kim loại sẽ cải thiện độ tin cậy giám sát và giảm thời gian dừng bảo trì.
Công nghệ cảm biến | Vật liệu mục tiêu | Ứng dụng dập chính | Kháng môi trường | Thời gian đáp ứng điển hình |
|---|---|---|---|---|
tiệm cận quy nạp | Chỉ kim loại (Thép, Nhôm, Đồng) | Xác minh thí điểm, vị trí tấm gạt phôi, phát hiện cấp liệu ngắn | Tuyệt vời (Bỏ qua dầu nặng, nước và bụi bẩn phi kim loại) | < 1 mili giây |
Quang điện (Xuyên chùm tia) | Bất kỳ vật thể rắn nào | Xác minh phóng bộ phận, rèm sáng, kiểm tra trả lại cam | Kém (Thấu kính dễ bị bám bụi bởi sương dầu và mảnh vụn bay) | 1 - 5 mili giây |
Lực áp điện | Tải trọng / Căng thẳng cơ học | Xếp chồng sên, phát hiện cú đấm cùn, thay đổi độ dày vật liệu | Rất tốt (Yêu cầu lắp đặt có độ cứng cao và túi sạch sẽ) | < 0,5 mili giây |
Đo LVDT | Liên hệ vật lý | Độ lệch kích thước, xác minh độ sâu hình dạng, chiều dài mặt bích | Tốt (Cần bảo vệ vật lý khỏi tác động trực tiếp của phế liệu) | 2 - 10 mili giây |
Phát xạ âm thanh | Sóng âm thanh tần số cao | Gãy dụng cụ, vết nứt nhỏ trong cacbua, vết lõm nghiêm trọng | Tuyệt vời (Được kẹp chắc chắn vào đế khuôn bên ngoài) | < 0,1 mili giây |
Một cảm biến được lựa chọn hoàn hảo sẽ bị lỗi nếu cài đặt không đúng. Sự can thiệp cơ học, định tuyến dây và tích hợp điều khiển tạo ra những trở ngại đáng kể trong phân xưởng. Việc triển khai đúng cách đòi hỏi sự hợp tác giữa các nhà chế tạo công cụ, kỹ sư điều khiển và người vận hành máy ép để đảm bảo hệ thống có thể tồn tại trong điều kiện sản xuất khắc nghiệt hàng ngày.
Vị trí cảm biến thích hợp đảm bảo phát hiện chính xác và ngăn ngừa hư hỏng trong quá trình dập. Cảm biến phải được đặt chìm trong các túi khuôn được bảo vệ, tránh xa các bộ phận chuyển động và mảnh vụn bay. Duy trì khoảng cách phát hiện chính xác và tính đến độ rung của khuôn và chuyển động của dải giúp cải thiện độ chính xác và độ tin cậy của việc giám sát.
Cảm biến khuôn nhạy cảm yêu cầu lắp đặt cẩn thận để tránh hư hỏng cơ học và kết quả đọc không chính xác. Sử dụng bề mặt lắp đặt sạch sẽ, tuân theo thông số kỹ thuật về mô-men xoắn của nhà sản xuất và bảo vệ hệ thống dây điện trong quá trình lắp ráp. Kiểm tra cảm biến trước khi lắp khuôn vào máy ép giúp xác định các lỗi tiềm ẩn và đảm bảo hoạt động đáng tin cậy.
Hệ thống dây điện và khả năng kết nối đáng tin cậy là điều cần thiết để duy trì hiệu suất của hệ thống bảo vệ khuôn. Cáp cấp công nghiệp và đầu nối được bảo vệ giúp ngăn ngừa hư hỏng do rung và thay đổi khuôn thường xuyên. Hệ thống cảm biến không dây có thể đơn giản hóa việc cài đặt, giảm các lỗi liên quan đến cáp và cải thiện hiệu quả chuyển đổi khi được cấu hình đúng cách.
Cảm biến bảo vệ khuôn được tích hợp với PLC hoặc bộ điều khiển giám sát chuyên dụng để phát hiện các điều kiện bất thường và kích hoạt các điểm dừng nhấn. Các ứng dụng dập tốc độ cao có thể yêu cầu các mô-đun xử lý chuyên dụng để đáp ứng nhanh. Cửa sổ thời gian có thể lập trình đồng bộ hóa việc phát hiện cảm biến với hành trình ép, giảm cảnh báo sai và cải thiện độ an toàn khi vận hành.
Hệ thống cảm biến trong khuôn giúp giảm hư hỏng dụng cụ, thời gian ngừng sản xuất và lãng phí vật liệu bằng cách phát hiện cấp liệu sai, kéo trượt và các dấu hiệu bất thường khác về dập. Phát hiện lỗi sớm giúp bảo vệ khuôn đắt tiền và cải thiện tính khả dụng của thiết bị. Giám sát đáng tin cậy cũng hỗ trợ sản xuất tự động, giúp nhà sản xuất tăng năng suất và giảm chi phí vận hành lâu dài.
Kiểm tra ba khuôn dập lũy tiến có mức độ bảo trì cao nhất để xác định các điểm hỏng hóc cơ học thường gặp nhất.
Lập bản đồ thời gian dừng chính xác và góc tới hạn của máy ép bằng cách sử dụng bộ theo dõi thời gian dừng chuyên dụng.
Cài đặt dãy cảm biến thí điểm trên một trạm công cụ có vấn đề để kiểm tra khả năng sống sót trong môi trường và thời gian phản hồi.
Nâng cấp giao diện điều khiển máy ép của bạn để hỗ trợ các công tắc cam có thể lập trình cho các cửa sổ dò hỏi cảm biến chính xác.
Đáp: Cảm biến bảo vệ khuôn phát hiện các sự kiện cơ học cụ thể như nạp sai, đẩy bộ phận ra hoặc vị trí bộ phận bằng cách sử dụng công nghệ lân cận hoặc quang học. Bộ giám sát trọng tải đo tổng lực do máy ép tác dụng trong quá trình ép để đảm bảo nó luôn nằm trong giới hạn vận hành an toàn. Cảm biến phát hiện các lỗi cục bộ trước khi chúng ảnh hưởng đến tổng trọng tải.
Đáp: Thời gian phản hồi phụ thuộc vào tốc độ ép (SPM) và cơ cấu hãm. Bạn phải tính toán thời gian cần thiết để cảm biến phát hiện lỗi, báo hiệu cho bộ điều khiển và gài phanh trước khi ram đạt đến góc dừng tới hạn nơi xảy ra hư hỏng khuôn.
Đ: Vâng. Hệ thống phát không dây hiện đại được thiết kế đặc biệt cho môi trường có tác động cao. Bằng cách loại bỏ các dây cáp vật lý, chúng thực sự giải quyết được các điểm hư hỏng truyền thống do mỏi dây và rung dập liên tục, khiến chúng có độ tin cậy cao.
Đáp: Bạn nên lắp các cảm biến lực trong khuôn trực tiếp bên trong hoặc ngay bên dưới trạm công cụ riêng lẻ. Việc đặt chúng trực tiếp dưới nút đột hoặc nút bấm cụ thể sẽ đảm bảo chúng nắm bắt được các đột biến trọng tải cục bộ một cách chính xác mà không bị các hoạt động khác can thiệp.
Đáp: Các cảm biến giám sát khối khuôn để đảm bảo phế liệu được dọn sạch khỏi khu vực sau mỗi lần đột quỵ. Nếu sên kéo ngược lên và xếp chồng lên nhau, cảm biến sẽ phát hiện sự bất thường hoặc kết quả là áp suất tăng vọt và dừng máy ép ngay lập tức trước khi hành trình tiếp theo nghiền nát khuôn.
Đáp: Một công tắc giới hạn có thể lập trình hoặc bộ phân giải, xác định các khoảng thời gian cụ thể trong hành trình ép khi cần theo dõi hoặc bỏ qua cảm biến. Điều này ngăn chặn các điểm dừng sai trong các sự kiện thông thường, chẳng hạn như bỏ qua cảm biến quang trong khi công cụ chặn nó một cách vật lý trong quá trình dập.
