Việc lựa chọn máy ép công nghiệp mang lại lợi ích lớn cho các cơ sở sản xuất. Thiết bị không được xác định chắc chắn sẽ dẫn đến hư hỏng khuôn nghiêm trọng và dây chuyền sản xuất bị tạm dừng. Máy ép một điểm hoặc hai điểm tiêu chuẩn đạt đến giới hạn cơ học khi mở rộng quy mô sản xuất. Dập tấm lớn, khuôn dập lũy tiến và các bộ phận không đối xứng tạo ra tải trọng lệch tâm nghiêm trọng. Các máy cơ bản đơn giản là không thể xử lý các lực lệch tâm này mà không ảnh hưởng đến chất lượng bộ phận. Việc nâng cấp lên máy ép cơ học bốn điểm thể hiện sự cần thiết nghiêm ngặt về mặt hình học và động học đối với các biên dạng sản xuất cụ thể. Các cơ sở phải đánh giá sự phù hợp về mặt kỹ thuật, sự sẵn sàng của cơ sở và khả năng của nhà cung cấp trước khi cam kết sử dụng thiết bị này. Hướng dẫn này tìm hiểu chính xác thời điểm một nhà máy phải chuyển sang hệ thống treo bốn điểm để duy trì độ chính xác, bảo vệ dụng cụ và đảm bảo sự ổn định sản xuất lâu dài.
Làm chủ tải ngoài tâm: Máy ép cơ học bốn điểm là bắt buộc khi dập các bộ phận lớn, không đối xứng trong đó sự phân bổ lực không đồng đều sẽ gây ra hiện tượng trượt trong hệ thống hai điểm.
Kéo dài tuổi thọ khuôn: Bằng cách duy trì tính song song trượt nghiêm ngặt trên các kích thước bàn lớn, máy ép bốn điểm giảm đáng kể thời gian hao mòn dụng cụ và thời gian ngừng bảo trì.
Khả năng vật liệu: Cần thiết để hình thành Thép cường độ cao tiên tiến (AHSS) và hợp kim nhôm yêu cầu trọng tải cao phân bố trên một khu vực rộng để kiểm soát độ đàn hồi.
Thực tế triển khai: Quá trình chuyển đổi đòi hỏi sự chuẩn bị cơ sở vật chất đáng kể, bao gồm các hố móng chuyên dụng, tăng khoảng sáng gầm và nâng cấp khả năng tích hợp tự động hóa.
Chiến lược mua sắm: Việc đánh giá các phương án mới so với phương án xây dựng lại và đánh giá mạng lưới dịch vụ OEM cũng quan trọng như các thông số kỹ thuật của báo chí.
Mục lục
Động học máy ép chỉ ra cách truyền lực từ cơ cấu truyền động sang dụng cụ. Máy ép hai điểm sử dụng hai điểm treo hoặc pitman được kết nối với nắp trượt. Thiết kế này hoạt động tốt đối với tải trọng đối xứng tập trung dưới thanh ram. Tuy nhiên, Máy ép cơ bốn điểm sử dụng bốn điểm treo riêng biệt được đặt gần các góc của nắp trượt. Sự sắp xếp hình học này về cơ bản làm thay đổi cách máy phân phối lực. Cơ chế phân bổ tải trọng vật lý qua bốn góc đảm bảo rằng thanh trượt vẫn song song với tấm đỡ trong toàn bộ hành trình. Khi lực dập đẩy ngược vào thanh nén, bốn pitman chống lại độ lệch đều nhau. Hệ thống treo đa điểm này tạo ra một nền tảng vững chắc, ổn định có khả năng xử lý trọng tải lớn trên các khu vực giường rộng. Động năng truyền đồng đều, ngăn không cho thanh trượt dịch chuyển sang một bên dưới tải nặng.

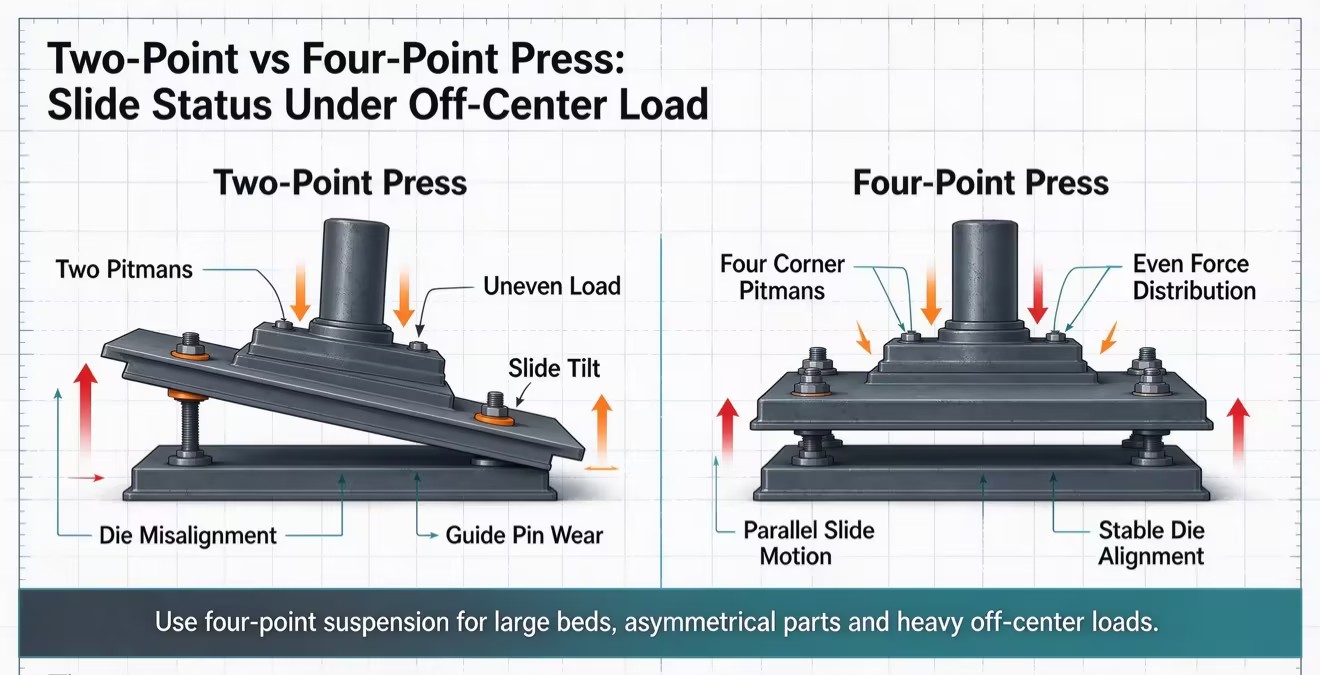

Máy ép cơ học hai điểm có thể gặp hiện tượng trượt nghiêng dưới tải trọng lệch tâm quá mức, gây ra sự phân bổ lực không đồng đều, sai lệch khuôn và mài mòn dụng cụ sớm. Những vấn đề này có thể dẫn đến chày bị hỏng, kích thước bộ phận không nhất quán và tăng chi phí bảo trì. Máy ép bốn điểm giúp phân bổ tải tốt hơn và ổn định trượt, giảm rủi ro lật trong các ứng dụng dập khuôn lớn và trọng tải cao.
Khung ép thanh giằng sử dụng các thanh thép được tải sẵn để kết nối vương miện, cột đứng và bệ, mang lại độ cứng kết cấu cao và kiểm soát biến dạng khung dưới tải nặng. Khung hàn mang lại kết cấu linh hoạt và có thể mang lại hiệu suất đáng tin cậy khi được thiết kế phù hợp. Việc lựa chọn khung phụ thuộc vào trọng tải, yêu cầu về độ cứng, chi phí sản xuất và nhu cầu về độ chính xác, với thiết kế thanh giằng thường được sử dụng trong các máy dập dập lớn, công suất lớn.
Kích thước giường đóng vai trò là chỉ số chính cho các yêu cầu về hệ thống treo bốn điểm. Khi giường vượt quá 120 đến 144 inch từ trái sang phải hoặc yêu cầu kích thước từ trước ra sau sâu, hệ thống treo bốn điểm sẽ không thể thương lượng được. Hai pitman đơn giản là không thể hỗ trợ nhịp của một đường trượt lớn mà không cho phép tâm hoặc các cạnh bị lệch. Kích thước bệ lớn là bắt buộc đối với khuôn lũy tiến nhiều trạm và khuôn chuyển lớn. Các tấm thân ô tô, vỏ thiết bị và vách ngăn hàng không vũ trụ yêu cầu nhiều trạm tạo hình, đục lỗ và cắt tỉa trong một công cụ duy nhất. Khi bộ phận di chuyển qua khuôn, yêu cầu về trọng tải sẽ thay đổi trên bệ khuôn. Thiết lập bốn điểm cung cấp phạm vi hỗ trợ cần thiết để xử lý các hoạt động đa trạm phức tạp này mà không làm giảm độ chính xác.
Để chạy thành công các khuôn dập lũy tiến lớn, cơ sở vật chất phải đảm bảo máy ép đáp ứng các tiêu chí hình học cụ thể:
Thanh trượt phải duy trì độ song song trong phạm vi 0,002 inch trên mỗi foot chiều dài giường khi chịu tải tối đa.
Tấm đỡ phải có độ dày thích hợp để chống cong dưới các điểm trung tâm của khuôn.
Các thanh thẳng đứng phải có đủ khoảng trống để đổ phế liệu và đẩy bộ phận tự động.
Chiều cao đóng phải phù hợp với khuôn cao nhất trong kho của cơ sở đồng thời cho phép có chỗ cho các sửa đổi công cụ trong tương lai.
Không phải tất cả các bộ phận được đóng dấu đều đối xứng hoàn hảo. Các thao tác kéo, đột dập hoặc đột không đối xứng sẽ dịch chuyển trọng tâm ra khỏi tâm vật lý của bàn ép một cách tự nhiên. Ví dụ, việc dập tấm bên trong cửa ô tô đòi hỏi phải vẽ sâu ở một đầu và cắt nông ở đầu kia. Điều này tạo ra tải trọng lệch tâm nghiêm trọng. Nếu bạn chạy khuôn này trong máy ép hai điểm, máy sẽ gặp khó khăn trong việc duy trì tính song song. Hệ thống treo bốn điểm chống lại các tải trọng lệch tâm này một cách cơ học. Bốn kết nối ở góc chống lại lực hướng lên không đồng đều, buộc thanh trượt đi xuống hoàn toàn bằng phẳng. Duy trì độ chính xác BDC trên toàn bộ giường đảm bảo rằng các bộ phận không đối xứng được hình thành chính xác mà không bị nhăn, rách hoặc yêu cầu các thao tác làm phẳng thứ cấp.
Khoa học vật liệu ảnh hưởng lớn đến việc lựa chọn báo chí. Việc dập Thép cường độ cao tiên tiến (AHSS), thép Pha kép (DP) và hợp kim nhôm cấp hàng không vũ trụ đặt ra những thách thức cực độ. Những vật liệu này đòi hỏi trọng tải cao hơn đáng kể để có năng suất và hình dạng. Hơn nữa, chúng còn có xu hướng hồi phục nghiêm trọng. Việc kiểm soát độ đàn hồi đòi hỏi phải tác dụng tải trọng cao phân bổ đều trên một diện tích rộng ở cuối hành trình. Ngoài ra, việc dập các vật liệu có độ bền kéo cao sẽ tạo ra lực xuyên qua lớn. Khi vật liệu bị nứt, sự giải phóng đột ngột năng lượng dự trữ sẽ tạo ra một sóng xung kích qua máy ép, được gọi là trọng tải ngược. Cần có khối lượng tuyệt đối, độ cứng và lực tác dụng đồng đều của máy ép cơ học bốn điểm để hấp thụ cú sốc này. Những máy nhẹ hơn sẽ tự xé nát dưới áp lực của quá trình dập AHSS liên tục.
Sức mạnh năng suất vật liệu so với yêu cầu báo chí | |||
Loại vật liệu | Sức mạnh năng suất điển hình (MPa) | Rủi ro trọng tải ngược | Cấu hình báo chí được đề xuất |
|---|---|---|---|
Thép nhẹ (CQ/DQ) | 150 - 250 | Thấp | Hai điểm hoặc bốn điểm |
Hợp kim thấp cường độ cao (HSLA) | 300 - 550 | Vừa phải | Bốn điểm (đối với giường lớn) |
Thép cường độ cao tiên tiến (AHSS) | 600 - 900+ | Cao | Bốn điểm (Bắt buộc) |
Thép Martensitic | 900 - 1500+ | Vô cùng | Bốn điểm với bộ giảm chấn thủy lực |
Máy ép cơ học bốn điểm thường sử dụng hệ thống dẫn hướng trượt 8 điểm, có chiều dài đầy đủ để duy trì sự căn chỉnh ram chính xác và giảm thiểu chuyển động ngang. Hướng dẫn trượt thích hợp giúp giảm độ lệch, cải thiện độ chính xác dập và ngăn chặn sự mài mòn khuôn không đều. Độ lệch thấp và căn chỉnh nhất quán giúp giảm gờ, khuyết tật vật liệu và yêu cầu bảo trì trong quá trình sản xuất số lượng lớn.
Truyền động trục khuỷu thường được sử dụng cho các nguyên công đột bao hình tốc độ cao và hành trình ngắn hơn, trong khi truyền động bánh răng lệch tâm thường được ưu tiên cho các máy ép lớn yêu cầu hành trình dài hơn và năng lượng tạo hình đáng kể. Cả hai cấu hình đều cung cấp các đặc tính lực và tốc độ khác nhau. Việc lựa chọn hệ thống truyền động thích hợp sẽ cải thiện hiệu suất tạo hình, hiệu quả sản xuất và độ tin cậy của thiết bị.
Hệ thống dập tự động tích hợp bộ cấp cuộn, xử lý bằng robot và cơ chế chuyển giao để cải thiện năng suất và giảm các thao tác thủ công. Máy ép bốn điểm với các lỗ mở bên thích hợp và hệ thống điều khiển tương thích hỗ trợ di chuyển vật liệu hiệu quả giữa các trạm khuôn. Đồng bộ hóa chính xác giữa chuyển động máy ép và thiết bị tự động hóa giúp ngăn ngừa va chạm, giảm thời gian ngừng hoạt động và duy trì sản xuất ổn định.
Máy ép dập tiết kiệm năng lượng sử dụng động cơ hiệu suất cao, hệ thống truyền động được tối ưu hóa và điều khiển tốc độ phù hợp để giảm tiêu thụ điện năng. Bộ truyền động tần số thay đổi (VFD) có thể cải thiện tính linh hoạt khi vận hành trong các cấu hình tương thích, trong khi hệ thống tái tạo có thể phục hồi năng lượng trong quá trình giảm tốc. Đánh giá mức tiêu thụ điện năng và hiệu suất của động cơ giúp giảm chi phí vận hành và nâng cao hiệu quả lâu dài.
Máy ép cơ học bốn điểm mới cung cấp thiết kế khung hiện đại, khả năng tương thích tự động hóa và bảo hành của nhà sản xuất nhưng yêu cầu đầu tư ban đầu cao hơn. Máy ép được xây dựng lại có thể giảm chi phí mua lại bằng cách nâng cấp khung, bộ điều khiển và các bộ phận cơ khí hiện có. Người mua nên so sánh tình trạng thiết bị, yêu cầu về độ chính xác, tuân thủ an toàn, chi phí bảo trì và tuổi thọ dự kiến trước khi đưa ra quyết định.
Máy ép bốn điểm có độ chính xác cao giúp cải thiện lợi tức đầu tư (ROI) bằng cách duy trì sự liên kết trượt nhất quán, giảm phế liệu và giảm thiểu hao mòn dụng cụ. Độ chính xác dập tốt hơn cũng có thể làm giảm các hoạt động hoàn thiện thứ cấp và thời gian ngừng hoạt động ngoài dự kiến. Những khoản tiết kiệm dài hạn này giúp bù đắp chi phí thiết bị cao hơn đồng thời hỗ trợ sản xuất ổn định, khối lượng lớn.
So sánh khả năng ép và tác động sản xuất | ||
Tính năng/Khả năng | Máy ép cơ hai điểm | Máy ép cơ bốn điểm |
|---|---|---|
Điểm treo | Hai (Giữa-Trái, Giữa-Phải) | Bốn (gắn ở góc) |
Khả năng tải ngoài trung tâm | Thấp đến trung bình | Đặc biệt cao |
Rủi ro tới hạn trượt | Cao (với khuôn không đối xứng) | Hầu như bị loại bỏ |
Kích thước giường lý tưởng | Dưới 120 inch | 120 inch đến hơn 300 inch |
Tốc độ mài mòn dụng cụ | Tăng tốc dưới tải lệch tâm | Giảm thiểu do tính song song nghiêm ngặt |
Ứng dụng tốt nhất | Đột bao hình đối xứng, khuôn dập lũy tiến nhỏ hơn | Tấm thân lớn, AHSS, khuôn chuyển lớn |
Việc mua hàng ban đầu chỉ là bước khởi đầu của mối quan hệ OEM. Nhấn mạnh tầm quan trọng của hỗ trợ hậu mãi mạnh mẽ và mạng lưới dịch vụ có thể truy cập. Khi một máy ép trọng tải nặng ngừng hoạt động, toàn bộ lịch trình sản xuất sẽ bị dừng lại. Bạn cần các kỹ thuật viên dịch vụ OEM trong nước hoặc có khả năng tiếp cận cao, có thể triển khai ngay lập tức. Đánh giá số liệu về thời gian sửa chữa trung bình (MTTR) của nhà cung cấp và khả năng cung cấp chẩn đoán từ xa của họ. Một nhà sản xuất có sự hiện diện dịch vụ mạnh mẽ trong khu vực sẽ ngăn chặn các sự cố điện nhỏ leo thang thành các sự kiện ngừng hoạt động kéo dài nhiều tuần, thảm khốc.
Các giải pháp sẵn có hiếm khi đáp ứng hoàn hảo các yêu cầu dập phức tạp. Đánh giá khả năng của nhà sản xuất trong việc tùy chỉnh máy cho phù hợp với dòng sản phẩm cụ thể của bạn. Họ có thể thiết kế độ dài nét tùy chỉnh để phù hợp với các chi tiết được vẽ sâu không? Họ có thể sửa đổi độ cao đóng để chấp nhận kho khuôn hiện có của bạn không? OEM phải chứng minh khả năng kỹ thuật để sửa đổi kích thước cửa sổ, gia công tấm đệm và các điểm tích hợp tự động hóa. Việc sẵn sàng thiết kế máy ép xung quanh hệ thống chuyển giao cụ thể của bạn sẽ đảm bảo việc lắp đặt suôn sẻ và hiệu quả sản xuất ngay lập tức.
Độ tin cậy của chuỗi cung ứng ảnh hưởng trực tiếp đến thời gian hoạt động của báo chí. Thảo luận về rủi ro của các thành phần độc quyền với các nhà cung cấp tiềm năng. Nếu một nhà sản xuất phụ thuộc nhiều vào các thiết bị điện tử độc quyền, khó hiểu hoặc các bộ phận hao mòn được gia công theo yêu cầu, bạn sẽ phải đối mặt với những rủi ro nghiêm trọng. Yêu cầu đảm bảo thời gian thực hiện cho các bộ phận thay thế quan trọng. Bạn phải biết chính xác phải mất bao lâu để mua cụm ly hợp/phanh, ống lót bằng đồng và bánh răng truyền động thay thế. Các OEM sử dụng các bộ phận được tiêu chuẩn hóa, có sẵn trên thị trường cho khí nén, thủy lực và bộ điều khiển mang lại khoản đầu tư dài hạn an toàn hơn nhiều.
Tính toán chính xác tâm trọng tải, diện tích bệ cần thiết và lực xuyên qua cho khuôn có yêu cầu khắt khe nhất của bạn.
Yêu cầu phân tích phần tử hữu hạn (FEA) của khung ép được đề xuất trong điều kiện tải cụ thể của bạn từ các nhà sản xuất tiềm năng.
Tiến hành kiểm tra toàn diện cơ sở để xác định khả năng chịu tải của đất và độ sẵn sàng của nền móng.
Định lượng chi phí tiềm ẩn của việc bảo trì khuôn do lật nghiêng trong thiết bị hiện tại của bạn để biện minh cho chi phí vốn.
Trả lời: Sự khác biệt chính nằm ở số lượng kết nối giữa cơ cấu truyền động và cầu trượt. Máy ép bốn điểm sử dụng bốn kết nối góc, mang lại khả năng vượt trội để xử lý tải trọng lệch tâm và duy trì tính song song trượt nghiêm ngặt trên các diện tích giường lớn so với thiết kế hai điểm.
Trả lời: Các ứng dụng yêu cầu diện tích giường lớn và xử lý tải trọng lệch tâm nghiêm trọng yêu cầu nghiêm ngặt thiết bị này. Điều này bao gồm việc dập các tấm thân ô tô, sản xuất thiết bị lớn, các bộ phận HVAC và chạy các khuôn chuyển tiếp hoặc chuyển tiếp đa trạm phức tạp.
Đáp: Tải trọng lệch tâm, lệch tâm gây ra hiện tượng trượt nghiêng hoặc nghiêng ở máy ép một hoặc hai điểm. Độ lệch này làm hỏng các chốt dẫn hướng khuôn và tạo ra các bộ phận nằm ngoài khả năng chịu đựng. Giá đỡ bốn góc của máy ép bốn điểm chống lại các lực không đồng đều này, ngăn ngừa hư hỏng khuôn và duy trì độ chính xác.
Trả lời: Mặc dù máy ép cơ học bốn điểm có thể khởi động khoảng 400 tấn cho các ứng dụng chuyên dụng, nhưng chúng phổ biến và quan trọng nhất trong phạm vi tải nặng, thường kéo dài từ 800 tấn đến hơn 3.000 tấn.
Trả lời: Bằng cách duy trì tính song song trượt cứng nhắc, máy ép bốn điểm ngăn chặn hiện tượng mài mòn chày và cắt khuôn không đều. Sự ổn định này giúp kéo dài đáng kể thời gian giữa các lần mài dao cần thiết, giảm nhân công trong phòng dụng cụ và giảm chi phí bảo trì dụng cụ tổng thể.
Trả lời: Việc lắp đặt những cỗ máy khổng lồ này đòi hỏi phải có hố móng bê tông được thiết kế kỹ lưỡng. Các cơ sở phải tiến hành kiểm tra khả năng chịu tải của đất và lắp đặt nền bê tông cốt thép sâu, chắc chắn, thường kết hợp các tấm cách ly rung để hấp thụ chấn động và bảo vệ nền nhà xưởng xung quanh.
