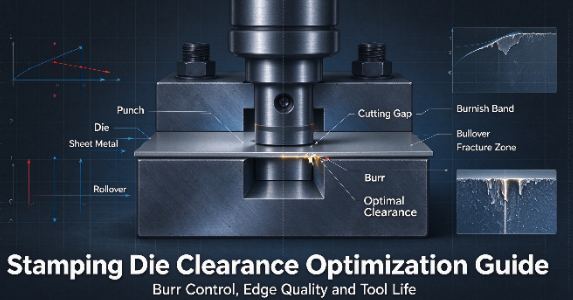

Trong sản xuất số lượng lớn, sai lệch từng micro inch sẽ quyết định ranh giới giữa hoạt động sản xuất có lợi nhuận và tỷ lệ phế liệu thảm khốc. Các kỹ sư công cụ và quản lý sản xuất liên tục giải quyết các khuyết tật ở cạnh, mài mòn chày sớm và thời gian ngừng hoạt động của máy in không thể đoán trước. Thông thường, người vận hành xử lý những vấn đề này như những triệu chứng riêng biệt thay vì truy tìm nguyên nhân cơ học gốc rễ của chúng: khe hở không đúng giữa chày và khuôn. Việc thiết lập và duy trì khoảng hở khuôn tối ưu không phải là một công thức cố định. Nó đòi hỏi sự đánh giá năng động về đặc tính vật liệu, điều kiện ép và cấu trúc dụng cụ. Hướng dẫn này cung cấp khung kỹ thuật để đánh giá các thiết lập khe hở, chẩn đoán lỗi bộ phận và lựa chọn các giải pháp dụng cụ đảm bảo độ chính xác về kích thước và tối đa hóa tuổi thọ của dụng cụ.
Kiểm soát lưỡi dao là một chức năng của các góc gãy: Khoảng hở khuôn tối ưu sẽ căn chỉnh các đường gãy trên và dưới trong hành trình cắt, giảm thiểu chiều cao lưỡi dao và giảm chi phí mài giũa thứ cấp.
Khe hở chặt không tương đương với chất lượng tốt hơn: Khe hở quá chặt làm tăng lực tước theo cấp số nhân, tăng tốc độ mài mòn và ăn mòn trên cả chày và khuôn dập.
Tuổi thọ dụng cụ phụ thuộc vào độ chính xác của việc căn chỉnh: Ở khoảng hở dưới một phần nghìn (ví dụ: 0,0003 inch), độ vuông góc của các lỗ lắp taro và chốt chốt trở thành nguồn lỗi chủ yếu, dẫn đến mài mòn không đối xứng.
Vật liệu quyết định phép toán: Độ bền kéo, độ dày và loại vật liệu (ví dụ: hợp kim titan như Ti6Al4V so với thép nhẹ) yêu cầu tỷ lệ khe hở riêng biệt để ngăn ngừa nứt vi mô và hư hỏng do mỏi ở bộ phận hoàn thiện.
Mục lục

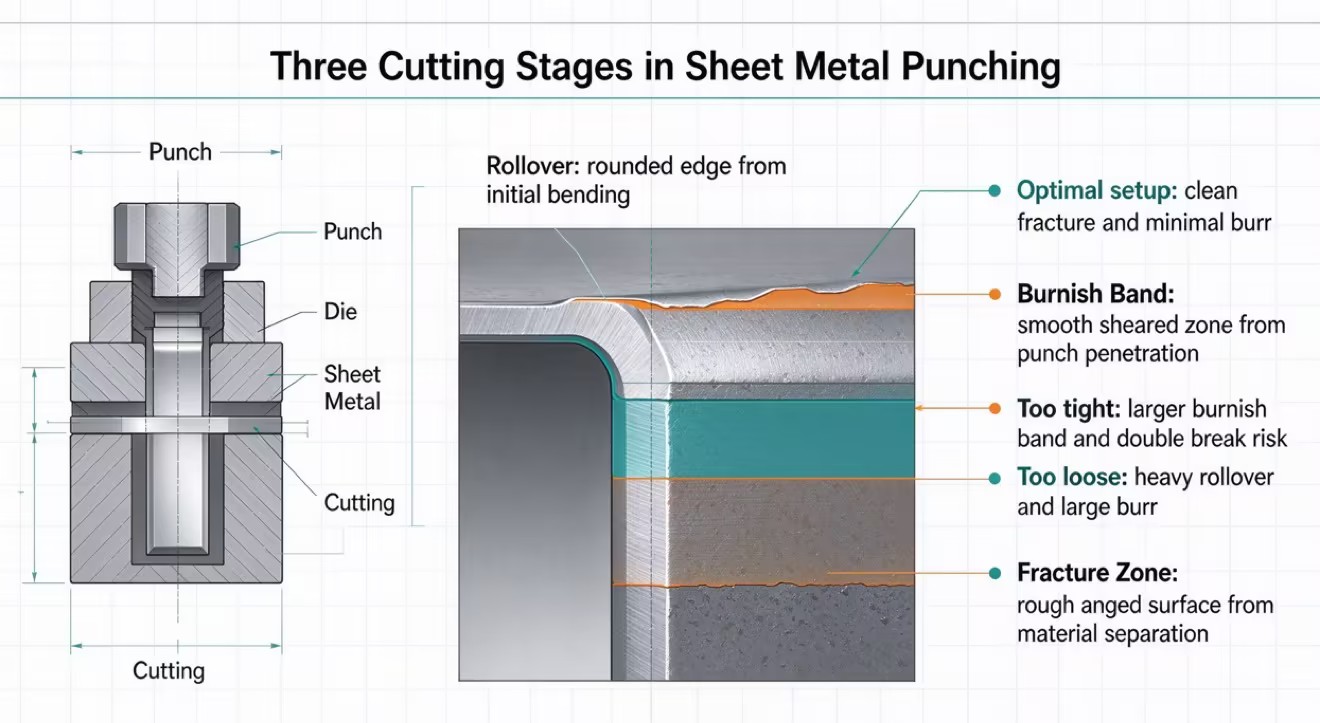

Để kiểm soát chất lượng lưỡi cắt tại xưởng, bạn phải hiểu chính xác cách hoạt động của kim loại tấm trong một hành trình cắt. Một cú đấm không cắt xuyên qua kim loại như một lưỡi dao cạo. Thay vào đó, nó buộc vật liệu trải qua ba giai đoạn cơ học riêng biệt: biến dạng dẻo, xuyên thấu và đứt gãy. Mối quan hệ vật lý giữa ba giai đoạn này xác định tỷ lệ cắt-gãy, đây là chỉ số cuối cùng về tình trạng thiết lập dụng cụ của bạn.
Khi chày lần đầu tiếp xúc với tấm kim loại, nó không làm vỡ bề mặt ngay lập tức. Nó đẩy vật liệu xuống khoang khuôn, kéo vật liệu ra khỏi mép khuôn. Giai đoạn ban đầu này tạo ra một cạnh tròn ở trên cùng của bộ phận, được gọi là cuộn qua. Khi chày tiếp tục hành trình đi xuống, chày sẽ xuyên qua vật liệu. Kim loại cắt vào thành của chày và khuôn, tạo ra một phần nhẵn, thẳng đứng, có độ bóng cao trên mép của bộ phận được gọi là dải đánh bóng hoặc vùng cắt. Cuối cùng, vật liệu đạt đến độ bền kéo cuối cùng và không thể chịu được ứng suất cắt nữa. Nó gãy, tách ra khỏi vật liệu gốc và tạo ra bề mặt góc cạnh, cứng hơn ở đáy vết cắt.
Tính chất vật lý của độ hở tối ưu hoàn toàn dựa vào việc căn chỉnh các đường gãy được tạo ra trong giai đoạn cắt cuối cùng. Khi chày xuyên qua vật liệu, một đường đứt gãy truyền xuống từ mép chày. Đồng thời, một đường đứt gãy tương ứng lan truyền lên trên từ mép khuôn. Khi bạn áp dụng khoảng cách chính xác giữa chày và khuôn, các đường gãy trên và dưới này sẽ gặp nhau hoàn hảo ở giữa độ dày vật liệu.
Sự giao thoa hoàn hảo này là mục tiêu của mọi kỹ sư công cụ. Khi các đường gãy thẳng hàng, vật liệu sẽ tách ra rõ ràng. Điều này đòi hỏi lực cắt ít nhất từ máy ép, giảm thiểu ứng suất ngang lên các bộ phận dụng cụ và tạo ra một cạnh sạch với sự hình thành gờ tối thiểu. Nếu khoảng cách lệch đi dù chỉ vài phần mười nghìn inch, các đường gãy đó sẽ trượt vào nhau, buộc máy ép phải làm việc nhiều hơn và phá hủy chất lượng cạnh của bộ phận.
Các tiêu chuẩn ngành dựa vào các khung tính toán cơ bản để xác định khoảng cách này trước khi xây dựng một công cụ. Các kỹ sư tính toán độ hở theo phần trăm của độ dày vật liệu, tính đến độ bền cắt và độ cứng của hợp kim cụ thể được dập. Tuy nhiên, toán lý thuyết thường yêu cầu điều chỉnh theo kinh nghiệm ngay tại xưởng. Bạn phải căn cứ những điều chỉnh này dựa trên việc kiểm tra trực quan bộ phận, vì các biến thể trong lô vật liệu, bôi trơn cuộn dây và độ cứng của máy ép sẽ làm thay đổi cơ chế đứt gãy thực tế.
Loại vật liệu | Khoảng hở điển hình (% độ dày vật liệu trên mỗi mặt) | Ghi chú hành vi của tầng cửa hàng |
|---|---|---|
Nhôm mềm (ví dụ: 1100, 3003) | 5% - 8% | Dễ bị lật mạnh nếu khe hở quá lỏng. Dễ dàng nổi mụn khi đấm. |
Thép nhẹ (ví dụ: 1018, A36) | 8% - 10% | Vật chất tha thứ. Dải đánh bóng rõ ràng thường nhìn thấy được ở độ dày 1/3. |
Thép không gỉ (ví dụ: 304, 316) | 10% - 12% | Tỷ lệ làm việc cứng cao. Yêu cầu khoảng trống lớn hơn để ngăn chặn cú đấm. |
Hợp kim cường độ cao (ví dụ: HSLA, Titanium) | 12% - 15%+ | Gãy xương rất sớm trong đột quỵ. Yêu cầu khoảng cách đáng kể để căn chỉnh các đường gãy. |
Các gờ dập bộc lộ các vấn đề tiềm ẩn với khe hở đột lỗ. Các khuyết tật thường gặp bao gồm vệt gãy, vệt đùn và vệt cuộn. Việc kiểm tra hình dạng, chiều cao và tình trạng cạnh của lưỡi dao giúp các kỹ sư xác định khoảng hở cắt không phù hợp, độ mòn của dụng cụ và biến dạng vật liệu.
Khoảng hở cắt không đủ có thể khiến các đường gãy không gặp nhau một cách chính xác, gây ra hiện tượng cắt thứ cấp, các cạnh thô và quá trình làm việc bị cứng lại quá mức. Điều này làm tăng ma sát, tăng tốc độ mài mòn chày và có thể tạo ra các hạt kim loại làm hỏng khuôn. Khoảng hở thích hợp giúp cải thiện chất lượng cạnh và tuổi thọ dụng cụ.
Khoảng hở cắt quá mức cho phép tấm kim loại bị uốn cong và giãn ra trước khi bị gãy, dẫn đến các gờ lớn hơn, cạnh bị côn và kích thước không chính xác. Nó cũng có thể làm tăng nguy cơ biến dạng và gây nhiễu của sên. Việc điều chỉnh khe hở để phù hợp với đặc tính vật liệu giúp đạt được vết cắt sạch hơn và giảm hiện tượng bavia thứ cấp.
Khoảng hở cắt kém có thể tạo ra các vết nứt nhỏ ở cạnh và sự tập trung ứng suất làm giảm khả năng chống mỏi của các bộ phận được dập. Dưới tải trọng hoặc rung động lặp đi lặp lại, những khuyết tật này có thể phát triển thành các vết nứt lớn hơn. Kiểm soát chất lượng cạnh và khe hở thích hợp đặc biệt quan trọng đối với các bộ phận có độ bền cao và yêu cầu an toàn cao.
Khe hở đột lỗ không chính xác làm tăng ma sát, sinh nhiệt và bám dính vật liệu trong quá trình dập. Khe hở quá chặt có thể gây ra hiện tượng mòn và tăng tốc độ mài mòn của lưỡi cắt, giảm tuổi thọ dụng cụ và tăng chi phí bảo trì. Khoảng hở được tối ưu hóa, vật liệu dụng cụ phù hợp và chất bôi trơn giúp giảm thiểu tình trạng mài mòn sớm.
Lực tước tăng lên khi tấm kim loại giữ chày sau khi cắt, đặc biệt trong điều kiện khe hở chặt chẽ. Lực tước quá mức có thể làm hỏng chày, tấm gạt phôi và các bộ phận dụng cụ khác. Thiết kế khe hở và bộ gạt phôi thích hợp giúp giảm ứng suất cơ học và đảm bảo rút chày trơn tru.
Căn chỉnh chày và khuôn là điều cần thiết để duy trì khoảng hở cắt đồng đều. Các chốt dẫn hướng bị mòn, lắp không đúng hoặc độ lệch của máy ép có thể tạo ra các khoảng trống không đồng đều, gây mòn dụng cụ cục bộ và tạo ra các gờ quá mức. Kiểm tra căn chỉnh thường xuyên giúp duy trì độ chính xác về kích thước và kéo dài tuổi thọ của dụng cụ.
Kiểm tra cạnh dập giúp đánh giá khe hở cắt và tình trạng dụng cụ. Các kỹ sư kiểm tra hiện tượng cuộn qua, các khu vực bị đánh bóng, các vùng gãy và chiều cao lưỡi khoan để xác định các khuyết tật tiềm ẩn. Cấu hình cạnh nhất quán cho thấy hiệu suất cắt ổn định, mặc dù tỷ lệ có thể chấp nhận được phụ thuộc vào đặc tính vật liệu và yêu cầu ứng dụng.
Độ lệch lỗ và nhấp nháy thường là do sai lệch chày, khe hở không đồng đều hoặc hao mòn dụng cụ. Những vấn đề này có thể tạo ra các lỗ hình bầu dục, các cạnh côn và các gờ sắc gây cản trở quá trình lắp ráp. Căn chỉnh chính xác và khoảng hở thích hợp giúp duy trì độ chính xác của lỗ và giảm yêu cầu hoàn thiện.
Dụng cụ PCD và dập kim loại có chung các yêu cầu về căn chỉnh tiên tiến và độ chính xác kích thước. Khe hở hoặc vị trí dụng cụ không chính xác có thể gây ra mài mòn quá mức, sai lệch lỗ và các khuyết tật ở cạnh. Duy trì hình dạng công cụ chính xác giúp cải thiện tính nhất quán gia công và chất lượng sản phẩm.
Dụng cụ nén bột và tạo vỉ đòi hỏi phải có khoảng hở được kiểm soát cẩn thận để ngăn ngừa rò rỉ vật liệu, nhấp nháy và các khuyết tật về kích thước. Không giống như dập kim loại tấm thông thường, các quy trình này có các yêu cầu về dụng cụ dành riêng cho ứng dụng. Căn chỉnh chính xác và kết cấu công cụ phù hợp giúp duy trì tính nhất quán của sản phẩm và hiệu suất bịt kín.
Thiết kế khuôn chống trượt giúp ngăn ngừa sên đã đục lỗ quay trở lại bề mặt khuôn trong quá trình rút chày. Các tính năng như kiểm soát độ co của khuôn hoặc cơ chế giữ sên giúp cải thiện việc loại bỏ phế liệu và giảm hư hỏng dụng cụ. Những thiết kế này đặc biệt có giá trị trong các hoạt động dập khối lượng lớn, trong đó việc kéo sên gây ra sự gián đoạn sản xuất nhiều lần.
Các vật liệu dụng cụ tiên tiến như thép luyện kim bột, cacbua và các công cụ PCD phù hợp có thể cải thiện khả năng chống mài mòn trong các ứng dụng đòi hỏi khắt khe. Các lớp phủ bề mặt như TiN và TiCN giúp giảm ma sát và ăn mòn, duy trì hiệu suất vượt trội. Lựa chọn vật liệu phải phù hợp với phôi, điều kiện dập và khối lượng sản xuất.
Độ cứng và căn chỉnh của máy ép là điều cần thiết để đạt được kết quả đáng tin cậy với khuôn dập chính xác. Độ lệch của thanh trượt, độ rung quá mức hoặc độ song song trượt với bệ kém có thể ảnh hưởng đến khe hở cắt và hư hỏng dụng cụ. Trước khi nâng cấp lên khuôn dập có độ chính xác cao, hãy xác minh tình trạng máy ép, khe hở dẫn hướng và căn chỉnh vận hành để đảm bảo hiệu suất ổn định.
Hãy hành động ngay lập tức để ổn định hoạt động dập và bảo vệ khoản đầu tư vào dụng cụ của bạn:
Tiến hành kiểm tra phế liệu và hao mòn dụng cụ trên dây chuyền sản xuất có khối lượng cao nhất của bạn để xác định các lỗi cạnh tái diễn và lỗi đột sớm.
Phân tích biên dạng cạnh của các bộ phận bị loại bỏ dưới độ phóng đại để xác định xem tiêu chuẩn thông quan hiện tại của bạn có cần hiệu chuẩn lại ngay lập tức hay không.
Triển khai quy trình kiểm tra trực quan nghiêm ngặt dành cho người vận hành máy ép, tập trung hoàn toàn vào việc giám sát tỷ lệ cháy/gãy trong quá trình sản xuất.
Kiểm tra thiết bị máy ép của bạn để biết độ lệch ram, độ mòn của gib và độ song song trước khi lắp đặt dụng cụ mới có độ chính xác cao.
Chuẩn hóa quy trình cài đặt khuôn của bạn để đảm bảo độ đồng tâm được duy trì từ phòng dụng cụ đến xưởng sản xuất.
Trả lời: Các kỹ sư tính toán độ hở theo tỷ lệ phần trăm của độ dày vật liệu trên mỗi mặt. Các vật liệu mềm như nhôm cần 5% đến 8%, trong khi các vật liệu cứng hơn như thép cường độ cao cần 10% đến 15%. Luôn điều chỉnh các đường cơ sở lý thuyết này dựa trên thử nghiệm thực tế tại xưởng và kiểm tra trực quan các cạnh của bộ phận.
Đáp: Dải đánh bóng cho biết mức độ xuyên thủng của chày trước khi vật liệu bị nứt. Khoảng hở tối ưu mang lại một dải sáng bóng bao phủ khoảng một phần ba cạnh. Khoảng hở quá chặt sẽ tạo ra dải đánh bóng quá lớn, trong khi khe hở quá lỏng sẽ dẫn đến dải đánh bóng rất nhỏ và hiện tượng cuộn qua nhiều.
Đ: Vâng. Khi khe hở quá chặt, các đường gãy trên và dưới không thể kết nối được. Điều này buộc một hành động cắt thứ cấp được gọi là đứt đôi. Nó gây ra các cạnh lởm chởm, độ cứng gia công nghiêm trọng, lực tước cực mạnh và mài mòn nhanh chóng trên dụng cụ.
Đáp: Việc kéo sên xảy ra khi khe hở tối ưu tạo ra chân không, kéo sên đã đục lỗ trở lại khối khuôn. Hình học không có rãnh ngăn chặn điều này bằng cách gia công một điểm thắt ở phía dưới bề mặt khuôn một chút. Một khi con sên vượt qua điểm kẹp này, nó sẽ không thể quay trở lại phía trên.
Đáp: Vật liệu dày hơn và độ bền kéo cao hơn đòi hỏi tỷ lệ khe hở lớn hơn. Vật liệu có độ bền cao bị gãy sớm hơn trong quá trình đột dập. Việc mở khe hở cho phép các đường gãy gặp nhau đúng cách, giảm lực cắt và tước lớn cần thiết để cắt kim loại cứng.
Trả lời: Khoảng hở không đúng gây ra các vệt thoát ra lớn và các vết nứt ở cạnh cực nhỏ. Trong các ứng dụng hàng không vũ trụ và y tế sử dụng hợp kim titan như Ti6Al4V, những vết nứt vi mô này đóng vai trò là bộ tập trung ứng suất. Dưới tác dụng của tải trọng theo chu kỳ, những khuyết tật này bắt đầu sự lan truyền vết nứt nhanh chóng, dẫn đến phá hủy mỏi cấu trúc sớm.
