Việc bảo trì dụng cụ không có kế hoạch và tỷ lệ phế liệu cao sẽ phá hủy lợi nhuận trong sản xuất khối lượng lớn. Những vấn đề này thường bắt nguồn từ một điểm lỗi duy nhất: tính toàn vẹn của dụng cụ bị xâm phạm. Trong khi sự xuống cấp dần dần của công cụ xảy ra một cách tự nhiên qua hàng triệu chu kỳ, sự hao mòn khuôn dập sớm sẽ làm gián đoạn lịch trình sản xuất, làm tăng chi phí trên mỗi bộ phận và buộc phải sửa chữa khẩn cấp mang tính phản ứng. Việc chuyển từ chữa cháy phản ứng sang phòng ngừa chủ động đòi hỏi phải đánh giá một cách có hệ thống các cơ chế hao mòn. Bạn phải phân tích luyện kim thép công cụ, căn chỉnh máy ép và hóa học bôi trơn để xác định biện pháp can thiệp hiệu quả nhất. Các nhà sản xuất không thể chỉ dựa vào việc kiểm tra trực quan để đánh giá tình trạng của dụng cụ. Sản xuất hiện đại đòi hỏi sự hiểu biết chặt chẽ về vật lý xảy ra bên trong báo chí. Bằng cách chẩn đoán chính xác dạng lỗi, các kỹ sư thực hiện các giải pháp có mục tiêu nhằm kéo dài tuổi thọ của dụng cụ, cải thiện chất lượng bộ phận và ổn định sản lượng sản xuất.
Trước tiên, hãy xác định cơ chế mài mòn: Việc phân biệt giữa mài mòn do dính (trầy xước), mài mòn do mài mòn, mỏi do nhiệt và mỏi cơ học là rất quan trọng trước khi đầu tư vào sửa đổi dụng cụ hoặc lớp phủ mới.
Sự không phù hợp giữa vật liệu và chất nền là nguyên nhân chính: Sự nổi lên của Thép cường độ cao tiên tiến (AHSS) thường xuyên lấn át các loại thép công cụ truyền thống, đòi hỏi vật liệu khuôn nâng cấp hoặc Lớp phủ kỹ thuật bề mặt tiên tiến (PVD/CVD).
Bôi trơn và căn chỉnh quyết định ROI: Ngay cả các loại thép công cụ cao cấp cũng sẽ sớm hỏng nếu có độ lệch của máy ép, khe hở khuôn không đúng hoặc bôi trơn biên không đủ.
Bảo trì dự đoán tốt hơn bảo trì theo lịch trình: Việc tích hợp màn hình trọng tải, cảm biến trong khuôn và Hệ thống quản lý bảo trì bằng máy tính (CMMS) sẽ chuyển mô hình bảo trì từ phản ứng sang dự đoán, tối đa hóa vòng đời khuôn dập.
Mục lục
Sự hao mòn của khuôn dập ảnh hưởng nhiều hơn đến chi phí sửa chữa. Lỗi dụng cụ thường xuyên làm tăng thời gian ngừng hoạt động, tỷ lệ phế liệu và chi phí bảo trì. Việc thiết lập các tiêu chuẩn hiệu suất có thể đo lường được sẽ giúp nhà sản xuất kiểm soát chi phí và cải thiện tuổi thọ của khuôn.
Loại chi phí | Chi phí chính |
|---|---|
Chi phí trực tiếp | Thay đột, sửa khuôn, gia công EDM, nhân công bảo trì |
Chi phí gián tiếp | Ngừng sản xuất, linh kiện bị từ chối, kiểm tra chất lượng, giao hàng chậm |
Chi phí gián tiếp có thể làm tăng đáng kể tổng tác động tài chính của việc mài mòn dụng cụ sớm.
Nhà sản xuất nên theo dõi các chỉ số sau:
Số lượt truy cập mỗi lần mài: Đóng dấu chu kỳ giữa các thao tác mài.
Chi phí dụng cụ trên mỗi bộ phận: Tổng chi phí dụng cụ chia cho các bộ phận có thể chấp nhận được được sản xuất.
Tỷ lệ phế liệu: Tỷ lệ phần trăm các thành phần được đóng dấu bị từ chối.
Thời gian ngừng hoạt động: Mất thời gian sản xuất do bảo trì dụng cụ.
Tuổi thọ dụng cụ: Tổng số hành trình trước khi thay thế linh kiện.
Kiểm tra đặc tính vật liệu: Xác minh độ dày tấm và độ bền kéo.
Đánh giá thép công cụ: Xác nhận loại thép và độ cứng bề mặt.
Tối ưu hóa khoảng hở khuôn: Điều chỉnh khoảng hở cắt phù hợp với yêu cầu vật liệu.
Đặt mục tiêu bảo trì: Sử dụng số lần hành trình lịch sử và dữ liệu hiệu suất dụng cụ.
Tình trạng dụng cụ | Hành động được đề xuất |
|---|---|
Mòn mép nhỏ | Làm sắc nét và kiểm tra |
Thường xuyên bị trầy xước hoặc mài mòn | Cải thiện khả năng bôi trơn hoặc nâng cấp lớp phủ |
Sát thương cú đấm lặp đi lặp lại | Kiểm tra căn chỉnh, khe hở và vật liệu dụng cụ |
Thất bại liên tục và thời gian ngừng hoạt động cao | Xem xét việc thiết kế lại hoặc thay thế khuôn |
Mục tiêu là giảm thiểu chi phí dụng cụ cho mỗi bộ phận có thể chấp nhận được, thay vì chỉ tập trung vào chi phí sửa chữa riêng lẻ.

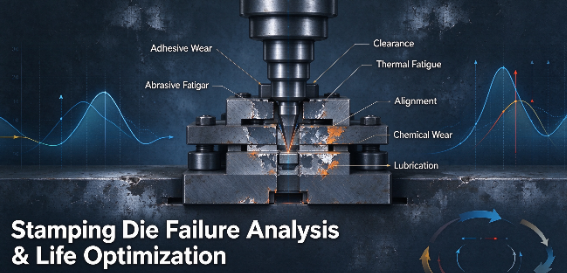

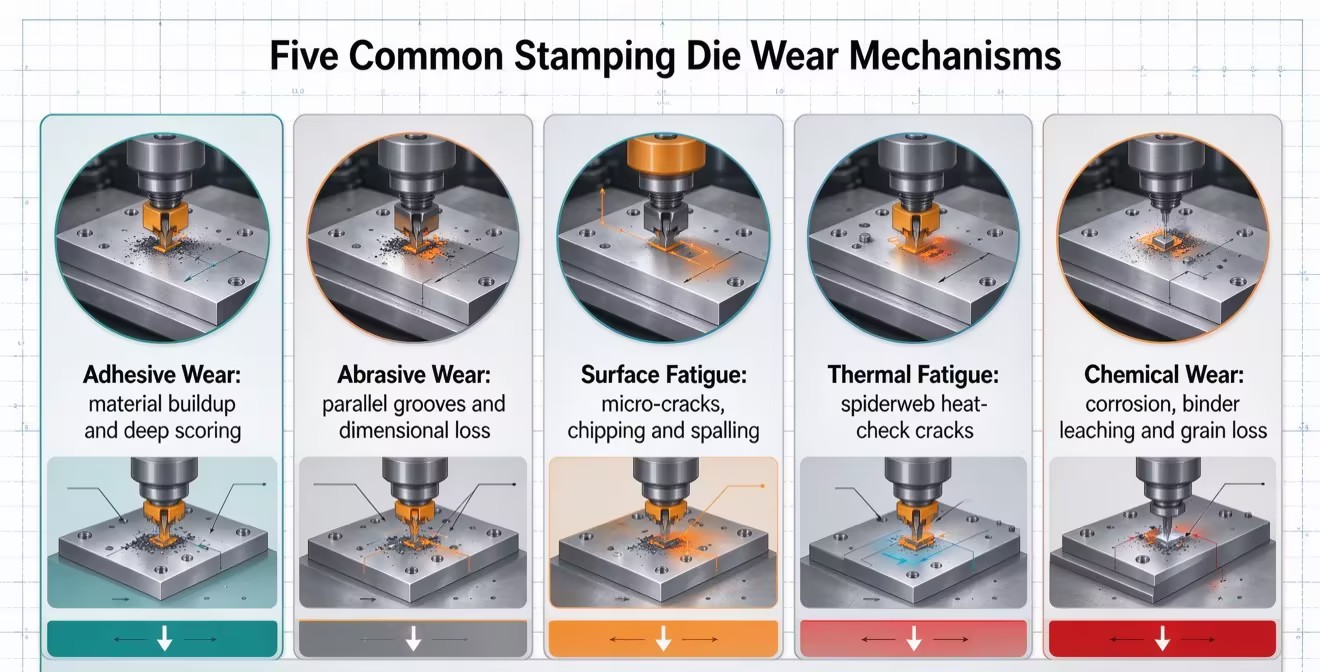

Khuôn dập sớm bị mòn do ma sát, ứng suất cơ học, dao động nhiệt độ và phản ứng hóa học. Việc xác định cơ chế mài mòn cụ thể giúp nhà sản xuất lựa chọn vật liệu dụng cụ, lớp phủ, bôi trơn và chiến lược bảo trì phù hợp để kéo dài tuổi thọ khuôn.
Sự mài mòn do dính xảy ra khi áp suất và ma sát cao làm cho tấm kim loại liên kết với bề mặt khuôn dập. Việc chuyển vật liệu này tạo ra các vết xước, tăng lực tước và tăng tốc độ hư hỏng dụng cụ. Bôi trơn thích hợp, lớp phủ bề mặt tương thích và điều kiện tạo hình được tối ưu hóa giúp giảm hiện tượng ăn mòn và cải thiện độ bền của khuôn.
Sự mài mòn phát triển khi các hạt cứng, mảnh vụn kim loại hoặc cặn bề mặt làm xước và loại bỏ vật liệu khỏi bề mặt dụng cụ. Các triệu chứng thường gặp bao gồm các rãnh song song, các cạnh cắt bị cùn và kích thước không chính xác. Duy trì bề mặt kim loại tấm sạch sẽ và lựa chọn thép hoặc lớp phủ công cụ chịu mài mòn giúp giảm thiểu thiệt hại do mài mòn.
Độ mỏi bề mặt do tải trọng dập lặp đi lặp lại dần dần tạo ra các vết nứt cực nhỏ trên thép công cụ. Những vết nứt này có thể phát triển thành sứt mẻ cạnh, nứt vỡ bề mặt hoặc vỡ chày. Xử lý nhiệt thích hợp, độ cứng và độ dẻo dai cân bằng cũng như tải trọng được kiểm soát giúp ngăn ngừa hư hỏng do mỏi sớm.
Mệt mỏi do nhiệt xảy ra khi quá trình gia nhiệt và làm mát lặp đi lặp lại gây ra sự giãn nở và co lại của bề mặt khuôn dập. Điều này có thể tạo ra các vết nứt bề mặt nhỏ, được gọi là kiểm tra nhiệt, có thể dẫn đến hao hụt vật liệu theo thời gian. Tối ưu hóa tốc độ dập, bôi trơn, làm mát và lựa chọn vật liệu dụng cụ giúp giảm ứng suất nhiệt.
Sự mài mòn do ăn mòn xảy ra khi chất bôi trơn, chất phụ gia hoặc hóa chất xử lý không tương thích phản ứng với vật liệu dụng cụ. Một số công thức hóa học có thể làm hỏng bề mặt thép dụng cụ hoặc chất kết dính cacbua, làm giảm khả năng chống mài mòn và tuổi thọ sử dụng. Việc lựa chọn chất bôi trơn và vật liệu dụng cụ tương thích về mặt hóa học giúp ngăn ngừa các hư hỏng liên quan đến ăn mòn.
Cơ chế mặc | Triệu chứng trực quan trên Bộ phận/Dụng cụ | Kiểm tra sàn cửa hàng ngay lập tức |
|---|---|---|
Dính mặc (Galling) | Ghi điểm sâu trên các chi tiết được gia công, tích tụ vật liệu trên chày | Xác minh nồng độ chất bôi trơn và căn chỉnh vòi phun |
Mài mòn (Chấm điểm) | Các rãnh song song trên bề mặt khuôn, mất kích thước nhanh chóng | Kiểm tra cuộn dây đến xem có cặn máy nghiền nặng hoặc các vệt rạch không |
Độ mỏi bề mặt (Sứt mẻ) | Thiếu mảnh ở lưỡi cắt, gờ tăng đột ngột | Kiểm tra độ cứng của thép công cụ (HRC) và xác minh độ song song của máy ép |
Mệt mỏi nhiệt (Kiểm tra nhiệt) | Các vết nứt nhỏ như mạng nhện trên bề mặt dụng cụ | Theo dõi nhiệt độ vận hành của dụng cụ và điều chỉnh tốc độ ép |
Việc xác định cơ chế hao mòn sẽ cung cấp các triệu chứng nhưng các kỹ sư phải tìm hiểu sâu hơn để tìm ra nguyên nhân gốc rễ. Lỗi sớm thường xuất phát từ sự mất kết nối giữa các thông số thiết kế của công cụ và thực tế của xưởng sản xuất.
Việc lựa chọn thép công cụ phù hợp đòi hỏi phải cân bằng độ bền và khả năng chống mài mòn. Các vật liệu truyền thống như D2 mang lại hiệu suất cơ bản khá tốt cho thép nhẹ, nhưng chúng thường thất bại khi được giao nhiệm vụ tạo thành các hợp kim hiện đại, có độ bền cao. Việc chuyển sang thép luyện kim bột (PM) như CPM-10V hoặc sử dụng vật liệu chèn cacbua rắn sẽ cung cấp cacbua vanadi hoặc vonfram cần thiết để chống mài mòn nghiêm trọng. Sự phân bố cacbua đồng đều trong thép PM ngăn chặn sự tích tụ cacbua lớn thường dẫn đến sứt mẻ trong thép phôi thông thường.
Ngay cả thép PM tiên tiến nhất cũng sẽ thất bại nếu quá trình xử lý nhiệt bị sai sót. Quá trình khử cacbon trong quá trình đông cứng để lại lớp da bên ngoài mềm mại và bị mòn đi ngay lập tức. Ngược lại, việc ủ không đủ sẽ khiến lõi giòn và dễ bị vỡ khi chịu tải. Việc tuân thủ nghiêm ngặt các thông số kỹ thuật luyện kim, bao gồm nhiệt độ austenit hóa thích hợp và nhiều chu trình ủ, là điều không thể thương lượng để có một Khuôn dập khỏe mạnh..
Độ lệch của máy ép và độ lệch quá mức có thể gây ra khe hở khuôn không đồng đều, mòn chày sớm và hư hỏng dụng cụ. Hệ thống dẫn hướng bị mòn, tải lệch tâm và độ cứng của khung không đủ ảnh hưởng đến độ song song của ram với bệ. Kiểm tra máy ép thường xuyên, điều chỉnh gib và kiểm tra căn chỉnh động giúp duy trì độ chính xác dập và kéo dài tuổi thọ dụng cụ.
Việc kéo sên xảy ra khi phế liệu đã đục lỗ quay trở lại bề mặt khuôn thay vì rơi ra, có khả năng làm hỏng chày và các bộ phận khuôn trong lần đột quỵ tiếp theo. Các nguyên nhân phổ biến bao gồm lực hút, bôi trơn quá mức và từ tính dư. Hình dạng khuôn phù hợp, chốt đẩy và hệ thống loại bỏ phế liệu phù hợp giúp ngăn ngừa hiện tượng kéo trượt và duy trì sản xuất ổn định.
Bôi trơn dập không đúng cách sẽ làm tăng ma sát, nhiệt và mòn, làm tăng tốc độ mài mòn của khuôn. Chất bôi trơn phải phù hợp với yêu cầu về vật liệu phôi và tạo hình, đặc biệt đối với thép cường độ cao và nguyên công kéo sâu. Sử dụng chất bôi trơn nhất quán và kiểm tra vòi phun thường xuyên giúp ngăn ngừa các điểm khô, cải thiện chất lượng tạo hình và giảm hư hỏng dụng cụ.
Các biến thể của tấm kim loại về độ dày, độ cứng và tình trạng bề mặt có thể ảnh hưởng đến khe hở cắt và hiệu suất dụng cụ. Các vật liệu có độ bền cao như AHSS đòi hỏi lực tạo hình lớn hơn và thiết kế khuôn phù hợp. Giám sát chất lượng vật liệu đầu vào và điều chỉnh thông số kỹ thuật của dụng cụ giúp giảm hao mòn không mong muốn, sai sót về kích thước và gián đoạn sản xuất.
Việc ngăn chặn sự mài mòn khuôn dập sớm đòi hỏi sự kết hợp của việc nâng cấp vật liệu, tối ưu hóa cơ học, giám sát tự động và bảo trì phòng ngừa. Việc giải quyết các nguyên nhân cơ bản giúp cải thiện độ tin cậy của dụng cụ và giảm chi phí sản xuất lâu dài.
Thép công cụ tiên tiến và lớp phủ bề mặt cải thiện khả năng chống mài mòn và giảm ma sát trong các ứng dụng dập đòi hỏi khắt khe. Thép luyện kim bột và cacbua vonfram giúp nâng cao độ bền cho các điều kiện vận hành phù hợp, trong khi lớp phủ PVD, CVD và TD giúp giảm thiểu hiện tượng ăn mòn và hư hỏng bề mặt. Lựa chọn vật liệu và lớp phủ thích hợp có thể kéo dài tuổi thọ dụng cụ và giảm tần suất mài sắc.
Khoảng hở khuôn chính xác và căn chỉnh máy ép là điều cần thiết để có hiệu suất dập ổn định. Các kỹ sư nên điều chỉnh khe hở đột lỗ theo độ dày, độ bền và yêu cầu cắt của vật liệu. Việc kiểm tra thường xuyên độ song song của ram, hệ thống dẫn hướng và độ cứng của máy ép giúp ngăn ngừa tải không đồng đều, gờ quá mức và hỏng dụng cụ sớm.
Hệ thống bôi trơn tự động cung cấp sự phân phối chất bôi trơn nhất quán, giảm ma sát và ngăn ngừa tiếp xúc khô trong quá trình dập. Các cảm biến trong khuôn và hệ thống giám sát trọng tải có thể phát hiện các lực bất thường, cấp liệu sai và lực kéo trượt trước khi xảy ra hư hỏng lớn. Những công nghệ này cải thiện độ ổn định của quy trình, giảm thiểu lãng phí vật liệu và giảm thời gian ngừng hoạt động ngoài dự kiến.
Hệ thống quản lý bảo trì bằng máy tính (CMMS) giúp nhà sản xuất theo dõi chu kỳ dập, lịch bảo trì, thay thế linh kiện và lỗi dụng cụ. Dữ liệu hiệu suất lịch sử hỗ trợ lập kế hoạch bảo trì phòng ngừa và xác định các vấn đề hao mòn định kỳ. Cách tiếp cận dựa trên dữ liệu này giúp cải thiện độ tin cậy của thiết bị, kéo dài tuổi thọ khuôn và giảm chi phí bảo trì.
Kéo dữ liệu về phế liệu và thời gian ngừng hoạt động trong lịch sử để xác định ba khuôn có mức độ bảo trì cao nhất hiện đang chạy trong cơ sở của bạn.
Tiến hành kiểm tra căn chỉnh máy ép động để đo độ song song của ram và độ hở của gib theo trọng tải dập thực tế.
Kiểm tra hệ thống ứng dụng bôi trơn hiện tại của bạn để xác định các vòi phun bị tắc, kiểu phun không nhất quán hoặc độ nhớt chất lỏng không chính xác.
Xác minh rằng khe hở cắt của bạn phù hợp với độ bền và độ dày cắt cụ thể của vật liệu cuộn đến.
Triển khai hệ thống theo dõi số lần đột quỵ nghiêm ngặt để lên lịch mài sắc phòng ngừa trước khi xảy ra lỗi cạnh nghiêm trọng.
Đáp: Tuổi thọ có thể chấp nhận được thay đổi nhiều tùy theo vật liệu được dập và thép công cụ được sử dụng. Thép nhẹ tiêu chuẩn cắt theo khuôn có thể đạt được 500.000 đến 1.000.000 nét giữa các lần mài. Tuy nhiên, việc dập Thép cường độ cao tiên tiến (AHSS) có thể giảm tuổi thọ đó xuống còn 50.000 nét mà không cần lớp phủ chuyên dụng hoặc thép công cụ luyện kim bột.
Đáp: Khoảng hở khuôn không đúng sẽ buộc dụng cụ phải làm việc nhiều hơn. Nếu khe hở quá chặt, ma sát sẽ tăng theo cấp số nhân, dẫn đến mài mòn và ăn mòn nhanh chóng. Nếu khe hở quá lỏng, vật liệu sẽ uốn cong trước khi bị rách, tạo ra các gờ nặng và làm tăng nguy cơ bị trượt. Khoảng hở tối ưu giúp phân bổ lực cắt đồng đều.
Đáp: Bản thân nôn nao là một triệu chứng, không phải là nguyên nhân gốc rễ. Mặc dù người vận hành có thể đánh bóng vật liệu hàn vi mô để khôi phục bề mặt tạm thời nhưng vết lõm sẽ quay trở lại trừ khi vấn đề cơ bản được khắc phục. Phòng ngừa vĩnh viễn đòi hỏi phải nâng cấp chất bôi trơn hóa học, áp dụng lớp phủ bề mặt chống ma sát hoặc thay đổi loại thép công cụ.
Đáp: Không có lớp phủ nào tốt nhất; nó phụ thuộc vào chế độ thất bại. Titanium Nitride (TiN) mang lại khả năng chống mài mòn tốt cho mục đích chung. Titanium Carbonitride (TiCN) rất tốt cho môi trường mài mòn. Đối với các hoạt động tạo hình và kéo sâu có xu hướng bị dồn nén, lớp phủ Khuếch tán Nhiệt (TD) hoặc Lắng đọng hơi hóa học (CVD) mang lại khả năng bảo vệ vượt trội.
A: Việc kéo sên sẽ hút phế liệu đã đục lỗ trở lại bề mặt khuôn. Khi máy ép quay trở lại, chày đã cứng sẽ nghiền mảnh vụn trực tiếp vào khối khuôn. Áp suất cực lớn, cục bộ này gây ra hư hỏng nghiêm trọng ngay lập tức, thường xuyên làm sứt mẻ mép khuôn hoặc làm vỡ hoàn toàn chày.
Đáp: Có, nhiều lớp phủ PVD và CVD có thể được loại bỏ bằng phương pháp hóa học và phủ lại sau khi dụng cụ được mài sắc. Tuy nhiên, các chu trình tước bỏ lặp đi lặp lại có thể làm suy giảm tính toàn vẹn bề mặt của nền thép công cụ bên dưới, có khả năng dẫn đến hiện tượng giòn do hydro hoặc thay đổi kích thước vi mô theo thời gian.
