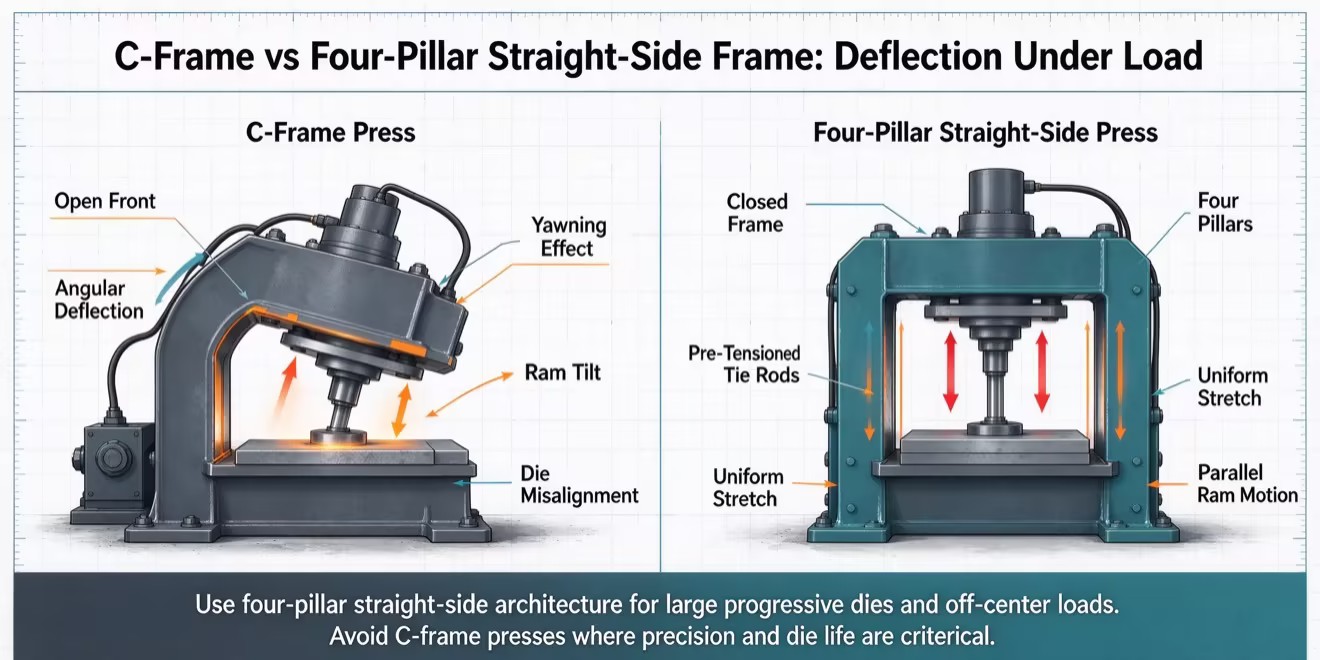

Sự mài mòn khuôn sớm, tỷ lệ loại bỏ bộ phận cao và thời gian ngừng hoạt động ngoài kế hoạch làm giảm lợi nhuận trong các hoạt động dập kim loại quy mô lớn. Khi xử lý các khuôn dập lũy tiến lớn, máy ép khung khoảng cách (khung C) truyền thống thường bị hỏng khi chịu tải nặng. Chúng bị lệch góc, thường được gọi là hiệu ứng 'ngáp' trong xưởng sản xuất. Khi trọng tải tăng lên, mặt trước mở của khung C uốn cong lên trên. Cấu trúc uốn cong này tạo ra đột và khuôn không thẳng hàng song song, làm sứt mẻ các lưỡi cắt đắt tiền và tạo ra các bộ phận nằm ngoài khả năng chịu đựng. Nâng cấp thiết kế kết cấu là giải pháp dứt điểm để loại bỏ độ võng này. Máy ép cạnh thẳng sử dụng thiết kế khung bốn trụ khép kín để duy trì sự song song nghiêm ngặt giữa bệ máy và thanh nén. Tính toàn vẹn về cấu trúc này đảm bảo phân phối áp suất đồng đều, loại bỏ hiện tượng ngáp góc và đảm bảo độ chính xác lặp lại trong các ứng dụng giường lớn, có trọng tải lớn.
Ưu điểm về kết cấu: Máy ép thẳng sử dụng thiết kế khung bốn trụ khép kín giúp loại bỏ độ lệch góc, đảm bảo phân bổ áp suất đồng đều trên các khuôn lớn.
Kéo dài tuổi thọ dụng cụ: Tính song song giữa bệ với ram được cải tiến giúp giảm đáng kể độ mòn bên trên các chốt dẫn hướng và lưỡi cắt, trực tiếp kéo dài tuổi thọ của các khuôn dập lũy tiến đắt tiền.
Tính nhất quán trong sản xuất: Vận tốc không đổi và động học hành trình được kiểm soát cải thiện chất lượng bộ phận, đặc biệt là giảm các khuyết tật như độ mỏng thành bên trong các ứng dụng kéo sâu.
Sự cân bằng trong vận hành: Mặc dù mang lại độ chính xác, độ cứng cao và độ an toàn cho người vận hành được nâng cao, máy ép cạnh thẳng yêu cầu diện tích lớn hơn, kỹ thuật nền tảng chuyên dụng và khả năng tiếp cận khuôn bị hạn chế hơn so với máy ép mở.
Mục lục

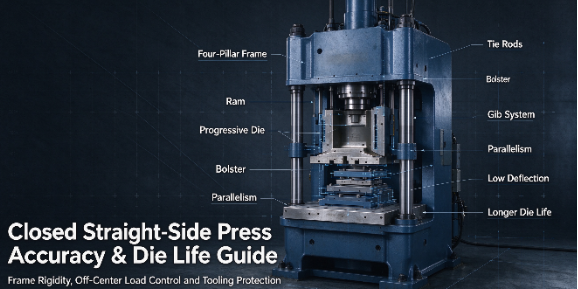

Máy ép thẳng sử dụng cấu trúc khung đối xứng, cứng nhắc để giảm thiểu độ lệch góc trong quá trình dập có trọng tải lớn. Không giống như máy ép khung C, có thể uốn cong dưới tải nặng, thiết kế cạnh thẳng phân bổ lực đồng đều hơn thông qua các thanh thẳng đứng được gia cố và thanh giằng được tải trước. Điều này cải thiện sự liên kết giữa ram với bệ máy, giảm độ mòn khuôn không đồng đều và hỗ trợ độ chính xác dập nhất quán.
Máy ép thẳng mang lại độ ổn định cao hơn khi xử lý tải lệch tâm trong khuôn lũy tiến lớn. Nhiều điểm treo và hệ thống dẫn hướng trượt mạnh mẽ giúp phân phối lực không đồng đều được tạo ra bởi các hoạt động đột, uốn và tạo hình. Điều này làm giảm độ nghiêng của ram, ngăn chặn sự sai lệch của dụng cụ và duy trì chất lượng bộ phận ổn định trong quá trình sản xuất số lượng lớn.
Máy ép cạnh thẳng thường cung cấp độ cứng khung cao hơn và phân bổ trọng tải đồng đều hơn so với máy ép khung mở. Cấu trúc khung kín của chúng giúp giảm thiểu độ lệch và hỗ trợ các khuôn lớn, vận hành có trọng tải cao và dập chính xác. Máy ép khung mở giúp tiếp cận dụng cụ dễ dàng hơn nhưng dễ bị biến dạng góc hơn khi chịu tải nặng hoặc lệch tâm. Việc chọn khung thích hợp phụ thuộc vào trọng tải, kích thước khuôn và yêu cầu về độ chính xác.
Cơ cấu dẫn hướng xác định độ ổn định theo phương ngang của ram. Các nhà sản xuất sử dụng nhiều thiết kế khác nhau để đạt được sự ổn định này và việc chọn đúng thiết kế phụ thuộc rất nhiều vào ứng dụng dập cụ thể của bạn.
Gibs vuông tám điểm: Chúng cung cấp khả năng kiểm soát đặc biệt bằng cách chụp slide ở cả bốn góc, cả từ trước ra sau và từ trái sang phải. Chúng cung cấp khả năng chống chịu tải lệch tâm tối đa.
Gibs sáu điểm: Thường được tìm thấy trong các máy ép cạnh thẳng nhỏ hơn một chút, mang lại sự cân bằng giữa quản lý giãn nở nhiệt và độ ổn định ngang.
Dẫn hướng vòng bi lăn: Chúng mang lại độ chính xác ma sát thấp cho các ứng dụng tốc độ cực cao, chẳng hạn như dập cán động cơ, trong đó phải giảm thiểu sự giãn nở nhiệt do ma sát.
Khoảng cách gib chặt hơn ngăn chặn chuyển động trượt ngang. Trong hành trình làm việc, ram không thể dịch chuyển sang bên. Việc theo dõi cứng nhắc này duy trì độ chính xác của máy ép thẳng ngay cả dưới tải trọng ngang lớn được tạo ra bởi các hoạt động tạo hình nặng hoặc xuyên cam. Hệ thống bôi trơn thích hợp liên tục cung cấp dầu cho các gibs này, duy trì màng thủy động ngăn chặn sự tiếp xúc giữa kim loại với kim loại trong khi giữ khoảng hở chặt đến 0,0015 inch.
Máy ép thủy lực thẳng đứng cung cấp lực tạo hình được kiểm soát trong suốt hành trình, khiến chúng phù hợp cho việc dập sâu và tạo hình kim loại phức tạp. Tốc độ có thể điều chỉnh và thời gian dừng giúp cải thiện dòng nguyên liệu và giảm khuyết tật. Máy ép cơ học thẳng đứng mang lại tốc độ sản xuất cao hơn và chuyển động lặp lại, khiến chúng trở nên lý tưởng cho việc đột bao hình, xuyên thấu và tạo hình nông. Sự lựa chọn tốt nhất phụ thuộc vào yêu cầu tạo hình, khối lượng sản xuất và nhu cầu về độ chính xác.
Máy ép cạnh thẳng cung cấp độ cứng khung vượt trội, phân bổ tải trọng và độ chính xác dập nhưng cung cấp khả năng tiếp cận mặt bên hạn chế hơn so với máy ép khung C. Hệ thống cấp phôi tự động và Thay khuôn nhanh (QDC) giúp cải thiện khả năng tiếp cận và giảm thời gian thiết lập. Việc bảo vệ máy thích hợp, khóa liên động an toàn và xử lý tự động là rất cần thiết để bảo vệ người vận hành đồng thời duy trì hoạt động sản xuất hiệu quả, có độ chính xác cao. Việc triển khai các hệ thống rèm sáng toàn diện và bảo vệ vật lý sẽ dễ dàng hơn.
Sự song song giữa giường và ram là điều cần thiết để duy trì độ chính xác khi dập dưới tải nặng. Thử nghiệm động đo lường sự căn chỉnh của ram trong quá trình vận hành thực tế, giúp xác định độ lệch của khung và phân bổ lực không đồng đều. Tính song song phù hợp giúp giảm mài mòn khuôn, ngăn ngừa lỗi kích thước và đảm bảo chất lượng bộ phận ổn định khi dập có độ chính xác cao.
Động học hành trình kiểm soát tốc độ và chuyển động của ram trong suốt chu kỳ dập. Máy ép truyền động liên kết cung cấp chuyển động chậm hơn trong quá trình tạo hình, trong khi máy ép servo cung cấp tốc độ, vị trí và thời gian dừng có thể lập trình. Vận tốc tạo hình được kiểm soát giúp cải thiện dòng nguyên liệu, giảm hiện tượng rách và mỏng, đồng thời hỗ trợ sản xuất hiệu quả các thành phần kim loại phức tạp.
Kiểm soát độ rung bảo vệ thiết bị dập và dụng cụ khỏi lực tác động quá mức. Khung cứng, thanh giằng được căng đúng cách và hệ thống giảm xóc giúp giảm trọng tải lùi, độ rung của máy và tiếng ồn khi vận hành. Quản lý độ rung hiệu quả giúp kéo dài tuổi thọ thiết bị, cải thiện độ ổn định khi dập và giảm yêu cầu bảo trì.
Máy ép dập có độ chính xác cao duy trì sự liên kết đột lỗ nhất quán, giảm độ mòn không đồng đều, hư hỏng dụng cụ và tần suất bảo trì. Khung máy cứng và dẫn hướng trượt chính xác giúp kéo dài tuổi thọ khuôn, giảm thiểu chi phí thay thế và nâng cao hiệu quả sản xuất trong quá trình sản xuất số lượng lớn.
Thiết bị dập chính xác cải thiện tính nhất quán về kích thước và giảm các khuyết tật như vệt, rách và tạo hình không đồng đều. Chuyển động ram ổn định và phân bổ tải đồng đều hỗ trợ khả năng xử lý (Cp/Cpk) tốt hơn, tỷ lệ phế liệu thấp hơn và ít hoạt động hoàn thiện thứ cấp hơn, giúp nhà sản xuất duy trì chất lượng sản phẩm ổn định.
Lựa chọn máy ép dập phù hợp giúp ngăn ngừa hư hỏng thiết bị, thời gian ngừng hoạt động quá mức và chi phí sản xuất không cần thiết. Các nhà sản xuất nên đánh giá độ cứng của khung, trọng tải yêu cầu, đặc điểm hành trình, khả năng tương thích tự động hóa và chi phí vận hành dài hạn. Tính toán công suất chính xác và giới hạn an toàn kỹ thuật phù hợp sẽ cải thiện độ tin cậy của thiết bị và lợi tức đầu tư.
Đối với các khuôn dập lũy tiến lớn và các ứng dụng có trọng tải cao, tính toàn vẹn về cấu trúc của máy ép mặt thẳng là một yêu cầu không thể thương lượng. Nó đảm bảo độ chính xác bền vững, an toàn cho người vận hành và hiệu quả hoạt động lâu dài. Việc nâng cấp từ khung có khe hở sẽ loại bỏ độ lệch góc có hại làm hỏng dụng cụ đắt tiền và gây ra hiện tượng loại bỏ bộ phận.
Đánh giá các yêu cầu tải lệch tâm tối đa của bạn dựa trên các khuôn lũy tiến phức tạp nhất của bạn để xác định thiết kế gib cần thiết.
Đo diện tích giường cần thiết của bạn và đảm bảo kích thước máy ép phù hợp với sự phát triển của dụng cụ trong tương lai và loại bỏ phế liệu tự động.
Yêu cầu các thông số kỹ thuật song song động và dữ liệu thử nghiệm độ võng trực tiếp từ nhà sản xuất máy ép trước khi ký đơn đặt hàng.
Tiến hành phân tích kỹ lưỡng về trọng tải và đường cong năng lượng cho các khuôn cụ thể của bạn để tránh máy ép có kích thước thấp hơn và gây ra hỏng hóc cơ học sớm.
Đánh giá các hạn chế về cơ sở của bạn, bao gồm chiều cao trần, công suất cần cẩu và các yêu cầu về nền móng để chuẩn bị mặt bằng đúng cách.
Trả lời: Máy ép thẳng sử dụng thiết kế khung bốn trụ khép kín. Cấu trúc đối xứng này giúp loại bỏ độ lệch góc dưới tải nặng. Thay vì uốn cong mở như khung chữ C, khung thẳng sẽ trải dài theo chiều dọc, giữ cho thanh nén và bệ song song hoàn hảo trong quá trình dập.
Đáp: Bằng cách ngăn chặn chuyển động ngang và duy trì độ song song nghiêm ngặt, máy ép sẽ ngăn chặn tình trạng mài mòn không đều trên các chốt dẫn hướng và các cạnh cắt. Sự căn chỉnh chính xác này giúp kéo dài đáng kể khoảng thời gian giữa các lần mài khuôn và ngăn ngừa hư hỏng dụng cụ nghiêm trọng.
Đáp: Chọn máy ép thủy lực khi ứng dụng của bạn yêu cầu áp suất ổn định trong toàn bộ hành trình, chẳng hạn như trong các hoạt động vẽ sâu. Chọn máy ép cơ học để có độ chính xác tốc độ cao, đột bao hình và số hành trình mỗi phút (SPM) cao hơn.
Trả lời: Kích thước khuôn chỉ bị giới hạn bởi kích thước giường và trọng tải của máy cụ thể. Máy ép cạnh thẳng được chế tạo để chế tạo các dụng cụ lớn, thường xuyên xử lý các khuôn tiến bộ có chiều dài trên 120 inch và nặng hàng chục nghìn pound.
Trả lời: Kỹ thuật viên sử dụng cảm biến tải trọng chính xác và các công cụ đo laze trong quá trình dập thực tế. Điều này đo độ lệch và căn chỉnh dưới trọng tải làm việc, cung cấp hình ảnh chân thực về độ chính xác thay vì chỉ kiểm tra trạng thái nghỉ.
Đ: Vâng. Máy ép mặt thẳng chính xác tốc độ cao là tiêu chuẩn công nghiệp để sản xuất các tấm ghép động cơ và linh kiện điện tử. Chúng có tính năng chống rung cực cao, khe hở gib cực chặt và chuyển động học thanh trượt được tối ưu hóa để đạp xe nhanh.
