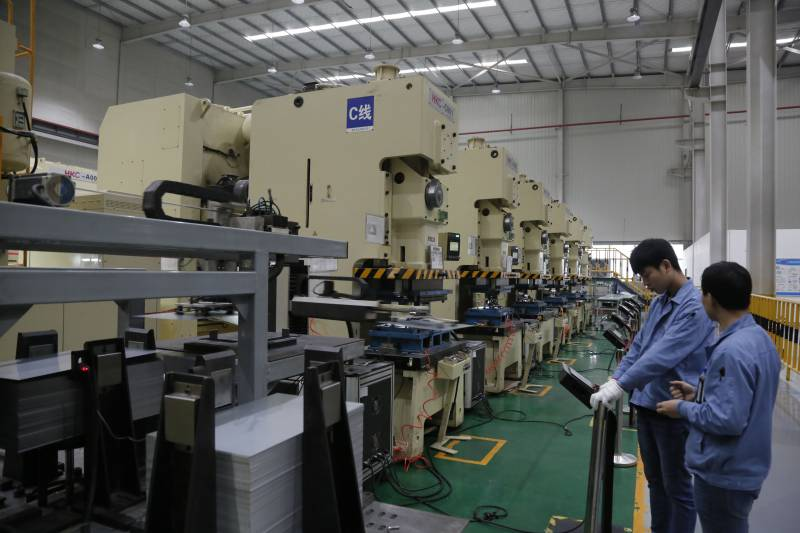

I. Cơ cấu trượt tay quay được dẫn động bởi trục khuỷu
Nguyên lý làm việc: khi trục khuỷu quay, thanh truyền sẽ lắc lư và di chuyển lên xuống làm cho khối trượt di chuyển lên xuống trong ray dẫn hướng.
Tính năng: hỗ trợ trục khuỷu hai đầu, chịu lực tốt;hành trình lớn của khối trượt, hành trình không điều chỉnh được.Rất khó để rèn một trục khuỷu lớn, dễ bị uốn cong và xoắn nên yêu cầu chế tạo cao.
Phạm vi ứng dụng: chủ yếu được sử dụng trong máy ép vừa và nhỏ với hành trình lớn.
II.Cơ cấu trượt tay quay dẫn động bằng tay quay
Nguyên lý làm việc: khi trục khuỷu quay, tâm vòng tròn ngoài của ống lệch tâm thực hiện chuyển động tròn lấy tâm trục khuỷu làm tâm, dẫn động chuyển động của thanh nối và con trượt.
Đặc điểm: ổ trục một đầu của trục khuỷu, tình trạng ứng suất kém;hành trình thanh trượt có thể điều chỉnh được (tay áo lệch tâm hoặc mặt đầu trục khuỷu có thang đo).Dễ dàng điều chỉnh hành trình và kết cấu đơn giản nhưng độ cứng của hệ thống treo tay quay kém.
Phạm vi ứng dụng: chủ yếu được sử dụng trong máy ép vừa và nhỏ.
III.Cơ cấu trượt tay quay máy ép lệch tâm
Nguyên lý làm việc: khi bánh răng lệch tâm trong máy ép lệch tâm quay trên trục gá, cổ lệch tâm của nó tương đương với tay quay quay, để dẫn động thanh kết nối di chuyển thanh trượt lên xuống.
Các tính năng: trục bánh răng lệch tâm trong máy ép lệch tâm được hỗ trợ ở cả hai đầu, chịu lực tốt;bánh răng lệch tâm chỉ truyền mô-men xoắn, và mômen uốn do trục gá sinh ra;tình trạng ứng suất tốt hơn trục khuỷu và độ cứng của trục gá lớn hơn.Cấu trúc tương đối phức tạp, nhưng việc đúc dễ giải quyết hơn so với việc rèn trục khuỷu.
Phạm vi ứng dụng: thường được sử dụng trong các máy ép cỡ lớn và vừa.
Sự khác biệt trong ba cấu trúc:
Hành trình của máy ép trục khuỷu không thể điều chỉnh được;đột quỵ của máy ép lệch tâm và máy ép tay quay có thể được thiết kế theo cấu trúc có thể điều chỉnh được và cấu trúc tổng thể của thiết bị đẹp hơn.
