Nhiều người mua hoàn toàn chú ý đến trọng tải khi mua thiết bị dập mới. Họ bỏ qua biến dạng cấu trúc dưới tải. Sự giám sát này trực tiếp gây ra tỷ lệ loại bỏ bộ phận không giải thích được và chi phí bảo trì dụng cụ tăng vọt. Trong chu trình dập, các sai lệch vi mô xảy ra trên cấu trúc máy ép. Những chuyển động cực nhỏ này buộc cú đấm bị sai lệch ngay tại điểm va chạm. Kết quả ngay lập tức bao gồm độ chính xác kích thước kém, hình thành gờ quá mức và chất lượng bề mặt bị ảnh hưởng nghiêm trọng.

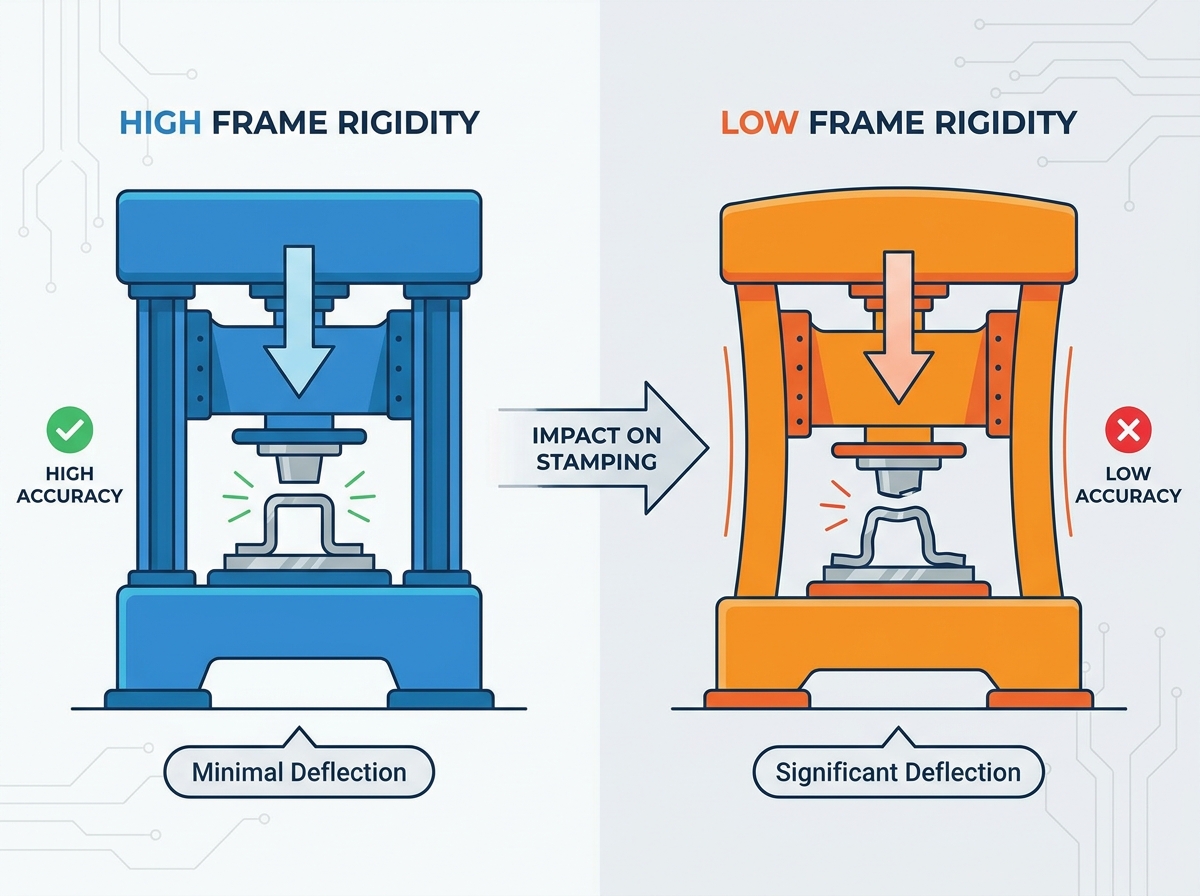

Việc đánh giá độ cứng của khung máy ép điện đóng vai trò là nền tảng tuyệt đối để xác định bất kỳ máy dập nào. Trọng tải chỉ đơn giản là quy định lực lượng thô có sẵn. Độ cứng của khung quyết định chính xác mức độ chính xác mà bạn tác dụng lực đó lên tấm kim loại. Chúng tôi sẽ phân tích cơ chế biến dạng của cấu trúc, đánh giá các kiến trúc khung khác nhau và căn chỉnh các thiết kế máy ép với dung sai sản xuất cụ thể để loại bỏ sự mài mòn của khuôn.
Mục lục
Độ cứng theo trọng tải: Trọng tải cho biết lực sẵn có, nhưng độ cứng của khung cho biết lực đó được áp dụng chính xác như thế nào. Độ lệch quá mức sẽ ảnh hưởng đến ngay cả những khuôn được gia công chính xác nhất.
Hình học khung quyết định cấu hình lệch: Máy ép khung C (khung khoảng cách) vốn bị lệch góc do độ sâu họng, trong khi máy ép cạnh thẳng (khung H) cung cấp phân bổ tải trọng đối xứng cho các ứng dụng có độ chính xác cao.
Tác động trực tiếp đến ROI dụng cụ: Độ cứng của khung kém làm tăng tốc độ mài mòn khuôn, tăng thời gian bảo trì và khuếch đại tác động phá hủy của hiện tượng xuyên qua (trọng tải ngược).
Thông số kỹ thuật dành riêng cho ứng dụng: Vật liệu có độ bền kéo cao, dập tấm dày, vận hành tốc độ cao và khuôn dập lũy tiến phức tạp đòi hỏi đường cơ sở có độ cứng cao hơn đáng kể so với nguyên công đột bao hình tiêu chuẩn.
Độ bền ép và độ cứng của máy ép đại diện cho hai tính chất cơ học hoàn toàn khác nhau trên sàn xưởng. Sức ép ngăn chặn sự thất bại thảm hại. Nó đảm bảo máy không bị nứt, gãy hoặc vỡ dưới trọng tải tối đa. Độ cứng ép chống lại biến dạng đàn hồi. Nó cho biết chính xác khung gang hoặc thép hàn bị giãn hoặc uốn cong bao nhiêu trong chu kỳ dập thực tế. Lực dập làm cho tất cả các khung kim loại bị uốn cong. Bạn không thể dừng vật lý. Mục tiêu kỹ thuật là kiểm soát và giảm thiểu độ uốn này đến mức micromet có thể chấp nhận được.
Ứng suất trên khung phải được cố ý duy trì ở mức thấp để đạt được độ cứng tối đa có thể. Các kỹ sư thiết kế khung ép có mặt cắt lớn, được thiết kế kỹ lưỡng. Vật liệu bổ sung này không chỉ ngăn ngừa vỡ. Nó giữ cho biến dạng đàn hồi bị hạn chế chặt chẽ. Độ cứng cao ngăn ngừa hư hỏng cho khung ép. Nó cũng bảo vệ các cơ cấu lực tác dụng, bao gồm trục khuỷu, tay pitman và các điểm kết nối, khỏi hấp thụ động năng phá hủy. Khi khung bị uốn cong quá mức, các bộ phận truyền động bên trong sẽ liên kết với nhau, ép ra lớp màng dầu bảo vệ trong các ổ trục và khiến đồng bị mòn nhanh chóng.
Độ lệch xảy ra ở hai chế độ chính trong hành trình ép. Độ lệch song song là độ căng theo chiều dọc của khung. Cầu trượt và giường vẫn song song hoàn hảo trong suốt đoạn đường này. Toàn bộ khung kéo dài đồng đều dưới tải trọng dập. Sự kéo dài theo chiều dọc này ảnh hưởng đến vị trí điểm chết dưới (BDC). Tuy nhiên, nó không nghiêng dụng cụ ra khỏi hình vuông. Người vận hành thường có thể bù độ lệch song song bằng cách điều chỉnh độ cao đóng.
Độ lệch góc là ngáp hoặc nghiêng. Cầu trượt và giường mất đi tính song song. Điều này xảy ra khi khung bị uốn cong không đều từ trước ra sau hoặc từ bên này sang bên kia. Độ lệch góc được coi là kẻ thù chính của độ chính xác về chiều. Nó phá hủy sự liên kết khuôn ngay lập tức. Một thanh ram nghiêng sẽ ép chày vào ma trận khuôn ở một góc lớn. Điều này giúp loại bỏ khe hở cắt đồng đều cần thiết cho vết nứt kim loại sạch, khiến chày làm mòn thành khuôn và tạo ra lực ngang nghiêm trọng.
Bố trí bệ đỡ và bệ đỡ có độ cứng cao giúp ngăn chặn độ lệch cục bộ ngay bên dưới dụng cụ. Giường phải đỡ tấm đỡ mà không bị cong dưới tải trọng tập trung. Một chiếc giường cong làm biến dạng khuôn giày. Sự biến dạng này chuyển trực tiếp sang phần được dập, gây ra các khoảng trống bị cong vênh, độ sâu tạo hình không nhất quán và các biến thể đàn hồi trên tấm kim loại.
Một chiếc giường lớn, có gân chắc chắn sẽ duy trì một mặt phẳng tham chiếu phẳng. Mặt phẳng này vẫn ổn định trong toàn bộ chu trình dập, đột bao hình và đột dập. Độ dày đệm thích hợp sẽ phân phối tải trọng dập tập trung trên diện tích bề mặt rộng hơn. Nó chuyển các tải này một cách đồng đều vào khung thẳng đứng của máy ép. Điều này ngăn không cho tâm khuôn bị chìm trong quá trình tạo hình nặng. Khi đánh giá máy ép, hãy kiểm tra thông số kỹ thuật về độ lệch của giường; tiêu chuẩn chuẩn là độ lệch 0,0015 inch trên mỗi foot chiều dài giường khi chịu tải tối đa.
Tính nhất quán về kích thước phụ thuộc hoàn toàn vào việc kiểm soát dung sai ở cuối hành trình. Độ căng của khung ảnh hưởng trực tiếp đến khả năng lặp lại điểm chết-tâm. Ram phải đạt đến cùng một vị trí trong mỗi hành trình để duy trì chất lượng bộ phận. Độ giãn đàn hồi thay đổi vị trí đầu cuối này một cách linh hoạt dựa trên lực cản của vật liệu. Nếu khung kéo dài 0,1 mm khi chịu tải, cú đấm sẽ dừng lại ở độ sâu mục tiêu 0,1 mm.
Độ cứng đảm bảo định vị BDC nhất quán. Tính nhất quán này rất quan trọng cho việc đúc và hình thành dung sai. Việc đúc đòi hỏi phải có chày để ép vật liệu thành một hình dạng cụ thể, được kiểm soát chặt chẽ. Bất kỳ sự thay đổi nào về hành trình ram đều làm thay đổi độ dày phần cuối cùng. Khung cứng đảm bảo lực tác dụng sẽ chuyển thành biến dạng vật liệu chứ không phải biến dạng máy. Các cơ sở dập các linh kiện điện tử hoặc hàng không vũ trụ có độ chính xác cao thường sử dụng máy biến áp vi sai biến thiên tuyến tính (LVDT) để theo dõi khả năng lặp lại BDC này trong thời gian thực.
Độ nghiêng của khung làm thay đổi khoảng hở cắt một cách linh hoạt trong hành trình. Sự sai lệch đột dập xảy ra vào thời điểm chày tiếp xúc với vật liệu trong một phần nghìn giây. Khoảng hở cắt tiêu chuẩn có thể là 10% độ dày vật liệu. Độ lệch góc làm dịch chuyển cú đấm sang một bên. Khoảng hở giảm xuống còn 2% ở một bên và tăng lên 18% ở phía đối diện.
Sự sai lệch này dẫn đến sự phân bố lưỡi dao không đồng đều. Hiện tượng rách xảy ra ở mép vật liệu có độ hở quá lớn. Mặt chặt bị cắt thứ cấp và bị lõm. Chất lượng cạnh xuống cấp nhanh chóng, buộc người vận hành phải bổ sung thêm các hoạt động mài giũa thứ cấp. Một khung cứng duy trì khoảng trống đồng đều xung quanh toàn bộ chu vi chày.
Để khắc phục sự cố về chất lượng cạnh liên quan đến độ cứng, hãy làm theo các bước sau:
Kiểm tra phôi đã được đóng dấu xem chiều cao lưỡi dao không đồng đều trên các cạnh đối diện bằng micromet.
Đo khe hở khuôn bằng cách sử dụng đồng hồ đo cảm biến khi chày ở trạng thái nghỉ, sau đó so sánh nó với các vết mòn trên chày.
Kiểm tra độ hở của gib trên nắp trượt máy ép để đảm bảo ram không bị dịch chuyển sang một bên trước khi va chạm.
Gắn các chỉ báo quay số giữa giường và cầu trượt để đo độ lệch góc trong hành trình thử nghiệm chuyển động chậm dưới tải.
Xem lại màn hình trọng tải để đảm bảo trạm không vượt quá công suất cục bộ của giường ép.
Vật liệu bị gãy nứt dữ dội trong chu kỳ cắt. Máy ép tạo ra trọng tải lớn để đẩy cú đấm xuyên qua kim loại có độ bền cao. Khi vật liệu cuối cùng bị cắt, điện trở giảm xuống 0 ngay lập tức. Khung ép bị kéo căng sẽ bật trở lại trạng thái nghỉ một cách mạnh mẽ. Điều này tạo ra cú va chạm mạnh, thường được gọi là trọng tải ngược.
Khung có độ cứng cao hấp thụ rung động dập này một cách hiệu quả. Các thành phần gang lớn, như Meehanite, chứa các mảnh than chì làm giảm động năng một cách tự nhiên. Các mối hàn bằng thép có gân dày cũng làm tiêu tan lực này. Điều này giảm thiểu thiệt hại thứ cấp cho bề mặt bộ phận. Nó ngăn chặn cú đấm nảy trở lại vật liệu và để lại dấu vết. Độ cứng vượt trội cũng bảo vệ các bộ phận máy ép khỏi các sóng xung kích có tính hủy diệt làm lỏng các ốc vít, nứt mối hàn và làm vỡ các phần khuôn cacbua.
Hoạt động dập tốc độ cao chạy ở hàng trăm nét mỗi phút. Tốc độ nhanh chóng này khuếch đại ảnh hưởng của độ cứng kém theo cấp số nhân. Khung hình không có thời gian để ổn định giữa các nét. Tải động nhanh tạo ra các rung động hài hòa. Những rung động này sẽ kết hợp nhanh chóng nếu khung không đủ độ cứng.
Độ cứng cấu trúc đặc biệt ngăn chặn các rung động hài hòa được giữ lại. Nó giúp máy không bị rung lắc không thẳng hàng. Máy ép tốc độ cao yêu cầu thiết kế khung chuyên dụng để xử lý các lực động này. Nếu không có độ cứng cao, độ rung sẽ phá hủy tính nhất quán của bộ phận và gây ra hiện tượng mỏi nhanh chóng trong các bộ phận dụng cụ. Người vận hành sẽ nhận thấy các bộ phận bị lệch khỏi dung sai khi máy ép nóng lên và các rung động làm thay đổi khoảng hở khi chạy.
Thiết kế khung chữ C mang lại những lợi ích về khả năng tiếp cận khác biệt ở phân xưởng. Người vận hành có quyền truy cập ba phía vào khu vực dụng cụ. Điều này làm cho việc thay đổi khuôn nhanh chóng và hiệu quả. Nó cho phép tích hợp dễ dàng các thiết bị cho ăn tự động từ nhiều góc độ. Tuy nhiên, những hạn chế về cấu trúc là đáng kể. Mặt trước mở tạo ra hiệu ứng đúc hẫng lớn.
Độ sâu của họng có liên quan trực tiếp đến hiệu ứng đúc hẫng này. Độ sâu họng lớn hơn làm tăng biến dạng khung góc theo cấp số nhân. Nửa trên của "C" uốn cong lên trên và lùi lại dưới tải nặng. Ram nghiêng ra khỏi người vận hành. Độ lệch góc này làm tăng độ rung khi dập và khiến chày đi vào khuôn theo một góc. Nó làm cho khung chữ C không phù hợp cho công việc khuôn lũy tiến có độ chính xác cao, dung sai chặt chẽ. Chúng được dành riêng tốt nhất cho các hoạt động dập nhẹ hoặc thứ cấp có dung sai rộng rãi.
Cấu trúc thẳng cung cấp giải pháp mạnh mẽ cho các ứng dụng đòi hỏi khắt khe. Thiết kế khung chữ H có cấu trúc đối xứng bốn trụ. Thiết kế vòng kín này loại bỏ hoàn toàn mặt trước mở của khung C. Sự hỗ trợ đối xứng giúp khung không bị cong về phía sau. Nó loại bỏ hiệu quả độ lệch góc dưới tải trọng trung tâm.
Thiết kế này cung cấp sức mạnh vượt trội cho các hoạt động tốc độ cao. Hoạt động có trọng tải cao cũng yêu cầu kiến trúc này để duy trì chất lượng bộ phận. Đoạn thẳng đứng vẫn hoàn toàn song song. Cú đấm luôn đi vào khuôn một cách hoàn toàn thẳng. Máy ép khung chữ H đại diện cho tiêu chuẩn công nghiệp cho việc dập khuôn liên tục, tạo hình nặng và sản xuất có độ chính xác cao trong đó việc bảo vệ khuôn là điều tối quan trọng.
Khung ép sử dụng phương pháp kết cấu chắc chắn hoặc thanh giằng. Khung đúc hoặc hàn chắc chắn mang lại độ cứng cơ bản cho trọng tải nhỏ hơn. Toàn bộ khung hoạt động như một đơn vị cấu trúc duy nhất. Cấu trúc thanh giằng dự ứng lực mang lại độ cứng cao hơn cho các máy ép lớn hơn. Khung bao gồm một vương miện, giường riêng biệt và hai cột thẳng đứng.
Các thanh giằng bằng thép khổng lồ giữ bốn bộ phận này lại với nhau. Đai ốc thủy lực làm căng trước các thanh giằng này tới 150-200% khả năng ép. Ứng suất trước này nén các cột thẳng đứng rất nhiều. Khung sẽ không giãn ra cho đến khi lực dập vượt quá lực căng trước. Điều này làm trung hòa độ căng của khung trong chu trình dập tiêu chuẩn, giữ cho vị trí BDC vững chắc ngay cả khi chịu trọng tải tối đa.
Đặc điểm cấu trúc | Khung C (Khung Khoảng Cách) | Mặt thẳng (Khung chữ H) |
|---|---|---|
Hồ sơ lệch | Độ lệch góc cao (nghiêng/nghiêng) dưới tải nặng. | Chỉ lệch song song; độ nghiêng góc bằng không khi tải ở giữa. |
Khả năng tiếp cận công cụ | Khả năng tiếp cận ba mặt tuyệt vời để cho ăn thủ công hoặc tự động. | Giới hạn ở cửa sổ phía trước và phía sau; yêu cầu căn chỉnh nguồn cấp dữ liệu chính xác. |
Ứng dụng lý tưởng | Gia công phôi nhẹ, gia công một trạm, vận hành phụ. | Khuôn dập liên tục, tạo hình nặng, AHSS, dập tốc độ cao. |
Mức độ cứng tổng thể | Thấp đến Trung bình tùy thuộc vào độ sâu của họng. | Cực kỳ cao nhờ sự hỗ trợ đối xứng của bốn trụ cột. |
Xử lý tải ngoài trung tâm | Nghèo; dễ xoắn dưới tác dụng của lực không đối xứng. | Xuất sắc; trượt rộng và gib 8 điểm chống lật. |
Công nghệ ép servo hiện đại tương tác trực tiếp với thiết kế khung. Động cơ servo cho phép lập trình đầy đủ các cấu hình hành trình. Người vận hành có thể làm chậm tốc độ ram một cách chính xác tại điểm chết dưới. Điều này làm giảm đáng kể cú va chạm khi vật liệu bị gãy. Nó làm giảm ứng suất động đặt lên máy và dụng cụ.
Tuy nhiên, công nghệ servo không thay thế được nhu cầu về độ cứng của kết cấu. Máy ép vẫn dựa vào một khung cơ bản cứng nhắc để hướng dẫn dụng cụ. Các hành trình có thể lập trình được không thể khắc phục được độ lệch góc do khung bị uốn cong dưới trọng tải. Bộ truyền động servo kết hợp với độ cứng khung máy ép công suất vượt trội mang lại độ chính xác về chiều cao nhất và kéo dài tuổi thọ khuôn một cách đáng kể. Khung cung cấp nền tảng vật lý, trong khi servo cung cấp khả năng điều khiển động học.
Độ cứng kém mang lại chi phí tiềm ẩn nghiêm trọng trên sàn sản xuất. Chuyển động ngang của chày làm bào mòn ma trận khuôn. Khi độ lệch góc làm nghiêng thanh nén, chày đập vào một bên của khoang khuôn thay vì xuyên thẳng qua tâm. Sự tiếp xúc giữa kim loại với kim loại này gây ra các vết sứt mẻ nhỏ trên các cạnh cắt cacbua. Dụng cụ xuống cấp nhanh chóng.
Điều này đòi hỏi phải mài giũa thường xuyên hơn trong phòng dụng cụ. Việc kéo khuôn, xé nó xuống, mài các phần, đưa chúng trở lại độ cao và căn chỉnh lại thời gian cho dụng cụ tiêu tốn một lượng lớn lao động. Tổng tuổi thọ khuôn giảm đáng kể. Một khuôn được thiết kế cho một triệu nét có thể bị hỏng ở mức hai trăm nghìn. Tối đa hóa độ cứng của khung giữ cho chày ở chính giữa một cách hoàn hảo, bảo quản dụng cụ đắt tiền và giảm thời gian ngừng hoạt động ngoài dự kiến.
Độ lệch khung quá mức làm tổn thương chính máy. Việc xoắn và uốn khiến các bộ phận cơ khí bên trong bị mòn không đều. Gibs chịu áp lực ngang nghiêm trọng khi khung bị biến dạng. Thanh dẫn hướng trượt bị mòn sớm ở một bên. Vòng bi chịu tải trọng không đối xứng trong quá trình hoạt động, vắt kiệt chất bôi trơn và gây ra sự tiếp xúc giữa kim loại với kim loại.
Điều này dẫn đến hư hỏng cơ học sớm. Các khe hở mở ra, làm giảm độ chính xác khi dập. Thời gian ngừng hoạt động ngoài kế hoạch tăng lên khi các đội bảo trì thay thế các lớp lót bằng đồng bị mòn, các kết nối pitman và vòng bi chính. Một khung cứng chắc giữ cho tất cả các bộ phận chuyển động được căn chỉnh hoàn hảo. Điều này giúp kéo dài tuổi thọ của toàn bộ hệ thống cơ khí và giữ cho máy ép hoạt động sản xuất thay vì phải bảo trì.
Độ dày vật liệu quyết định lực cắt cần thiết. Thép cường độ cao tiên tiến (AHSS) yêu cầu trọng tải lớn để cắt. Độ bền kéo vượt quá 1000 MPa là phổ biến trong dập ô tô hiện đại. Những vật liệu này không dễ dàng mang lại. Chúng tạo ra áp lực rất lớn trước khi bất ngờ bị gãy.
Điều này tạo ra năng lượng xuyên qua nghiêm trọng. Dập AHSS yêu cầu độ cứng khung cao hơn một cách không tương xứng. Một máy ép tiêu chuẩn sẽ bị hư hỏng nghiêm trọng do trọng tải ngược. Việc chỉ định thiết bị cho AHSS yêu cầu khung quá khổ, thanh giằng chịu lực cao và bộ giảm chấn chuyên dụng. Độ cứng cơ bản phải vượt quá yêu cầu dập khuôn tiêu chuẩn để xử lý sự giải phóng năng lượng mạnh mà không làm hỏng núm vặn.
Loại công cụ ảnh hưởng lớn đến việc lựa chọn khung. Dụng cụ một trạm thường tập trung tải ngay dưới ram. Khuôn lũy tiến có tính năng tải lệch tâm nghiêm trọng. Vật liệu di chuyển qua nhiều trạm cùng một lúc. Việc đục lỗ, tạo hình và đột bao hình xảy ra ở các đầu khác nhau của khuôn cùng một lúc.
Lực phân bố không đều trên mặt trượt. Những ứng dụng này đòi hỏi độ cứng đối xứng của khung chữ H. Khung C sẽ bị xoắn dữ dội dưới tải trọng lệch tâm này. Khung H ngăn ngừa hiện tượng nghiêng ram. Nó hỗ trợ trượt đồng đều trên cả bốn góc, đảm bảo mọi trạm đều chạm vào độ sâu mục tiêu cùng một lúc mà không bị ràng buộc bởi các chốt dẫn hướng.
Đánh giá máy ép dựa trên khả năng xử lý tải trọng lệch tâm. Chiều dài slide đóng vai trò chính trong khả năng này. Một đường trượt dài hơn sẽ phân bổ lực lệch tâm trên một diện tích rộng hơn của gib. Thiết kế Gibbing cũng quan trọng không kém. Gibs bằng đồng tám điểm hạn chế trượt theo mọi hướng bên.
Chúng ngăn không cho ram dịch chuyển từ trước ra sau hoặc từ trái sang phải. Độ cứng tổng thể của khung quyết định sự thành công của hệ thống gibbing. Nếu khung bị uốn cong, các gib sẽ di chuyển theo khung, khiến chúng trở nên vô dụng. Độ cứng cao kết hợp với gibbing tám điểm mang lại khả năng bảo vệ tối ưu chống lại tải trọng dụng cụ lệch tâm, giữ cho thanh trượt luôn song song với bệ.
Thông số kỹ thuật của máy ép không hoạt động trong chân không. Độ cứng của khung hoạt động song song với các tính năng cơ học khác để tạo ra các bộ phận tốt. Khoảng trống Gib phải được giữ chặt chẽ. Loại ổ đĩa xác định vận tốc của tác động. Xếp hạng trọng tải phải vượt quá yêu cầu ứng dụng ở mức vừa phải.
Sức mạnh tổng hợp này quyết định chất lượng đầu ra cuối cùng. Độ chính xác về kích thước phụ thuộc vào tất cả các yếu tố này hoạt động cùng nhau một cách liền mạch. Chất lượng bề mặt và tính đồng nhất phụ thuộc vào nền móng cứng nhắc. Đánh giá một máy ép đòi hỏi phải xem xét hệ thống cơ khí hoàn chỉnh, bắt đầu từ khung kết cấu.
Thực hiện theo các bước sau khi chỉ định máy in mới:
Tính toán trọng tải yêu cầu tối đa, bao gồm hệ số an toàn 20% đối với các biến thể độ dày vật liệu.
Xác định tải trọng lệch tâm tối đa được tạo ra bởi khuôn lũy tiến phức tạp nhất của bạn bằng cách sử dụng màn hình trọng tải.
Chọn kiến trúc khung (khung C hoặc khung H) phù hợp với yêu cầu tải trọng lệch tâm.
Chỉ định cấu trúc thanh giằng nếu ứng dụng liên quan đến vật liệu có độ bền kéo cao hoặc sốc xuyên qua nghiêm trọng.
Xác minh độ dày của bệ và đệm đỡ có thể hỗ trợ đế khuôn mà không bị cong dưới trọng tải tối đa.
Xem lại thiết kế gibbing để đảm bảo nó cung cấp sự hỗ trợ ngang phù hợp cho chiều dài cầu trượt.
Trọng tải quá mức là rủi ro vận hành lớn ở bất kỳ cơ sở dập nào. Sử dụng máy ép ở 100% công suất định mức để sản xuất liên tục sẽ gây ra độ lệch quá mức. Khung trải dài đến giới hạn đàn hồi tối đa trên mỗi hành trình. Điều này phá hủy dụng cụ và làm tăng nhanh độ mỏi của máy.
Kích thước máy ép phù hợp cho công việc. Trọng tải dập yêu cầu phải nằm trong khoảng 60-80% công suất định mức của máy. Bộ đệm này giảm thiểu độ lệch. Nó giữ khung tốt trong cửa sổ vận hành cứng nhắc nhất của nó. Tăng trọng tải máy ép là cách đơn giản và hiệu quả nhất để tăng độ cứng hiệu quả tại xưởng.
Một khung cứng cần có nền tảng ổn định để hoạt động chính xác. Việc lắp đặt không đúng cách sẽ làm hỏng tính toàn vẹn của cấu trúc ngay lập tức. Đặt máy ép nặng lên sàn nhà xưởng tiêu chuẩn 6 inch khiến bê tông bị nứt. Máy sẽ ổn định không đều theo thời gian. Điều này tạo ra sự xoắn vào khung trước khi nó quay một phần duy nhất.
Sử dụng miếng đệm cách ly rung thích hợp để tiêu tán động năng xuống sàn một cách an toàn. Cân bằng máy một cách chính xác bằng cách sử dụng các cấp độ chính xác của máy trên giường. Máy ép lớn yêu cầu nền móng bê tông cốt thép. Các hố sâu với hỗn hợp bê tông và vữa epoxy chuyên dụng sẽ cách ly sóng xung kích khỏi phần còn lại của cơ sở. Một máy cứng cần có sàn cứng để duy trì độ chính xác của nó.
Kiểm tra tỷ lệ phế liệu hiện tại của bạn và điều tra các vấn đề về chất lượng cạnh để xác định các vấn đề tiềm ẩn về độ lệch khung.
Xem lại nhật ký bảo trì khuôn của bạn để biết các dấu hiệu mòn không đều, sứt mẻ nhỏ hoặc yêu cầu mài thường xuyên.
Tính toán các yêu cầu về tải trọng thực và tải lệch tâm của bạn đối với tất cả các khuôn lũy tiến đang hoạt động.
Tham khảo ý kiến của nhà sản xuất máy ép để chạy mô phỏng độ võng cho dụng cụ cụ thể của bạn trước khi mua thiết bị mới.
Được thành lập vào năm 1983, Chiết Giang Jinaolan Machine Tool phát triển máy ép cơ khí và thiết bị dây chuyền dập tích hợp, bao gồm hệ thống cấp liệu, khuôn dập và các giải pháp chuyển giao. Với công suất máy ép từ 25 đến 2.400 tấn, công ty hỗ trợ các nhà sản xuất trong việc kết hợp các yêu cầu về thiết kế khung, tự động hóa và sản xuất với các ứng dụng dập có yêu cầu cao.
Đáp: Độ sâu của họng tạo ra hiệu ứng đúc hẫng trong máy ép khung chữ C. Độ sâu họng lớn hơn sẽ làm tăng phần không được hỗ trợ của khung. Điều này dẫn đến biến dạng góc lớn hơn theo cấp số nhân khi chịu tải. Thanh nén nghiêng ra khỏi bệ máy, làm tăng độ rung khi dập và phá hủy sự căn chỉnh dụng cụ.
Trả lời: Độ bền ép giúp khung không bị gãy hoặc nứt vĩnh viễn dưới trọng tải tối đa. Độ cứng của máy ép ngăn không cho khung bị uốn cong hoặc giãn ra một cách đàn hồi trong quá trình đột quỵ. Máy ép có thể đủ mạnh để tránh bị gãy nhưng lại thiếu độ cứng cần thiết để dập chính xác.
Trả lời: Hình chữ H cung cấp sự hỗ trợ đối xứng trên cả bốn góc của cầu trượt. Cấu trúc vòng kín này giúp loại bỏ độ lệch góc vốn có ở khung chữ C phía trước mở. Thanh ram di chuyển hoàn toàn song song với giường, đảm bảo khoảng hở cắt đồng đều và khả năng lặp lại điểm chết-tâm chính xác.
A: Độ cứng kém cho phép ram dịch chuyển sang một bên trong chu kỳ dập. Điều này buộc chày đập vào cạnh của khuôn khuôn. Sự tiếp xúc giữa kim loại với kim loại gây ra các vết sứt mẻ nhỏ, đòi hỏi phải mài sắc thường xuyên và làm giảm đáng kể tổng tuổi thọ của dụng cụ.
Trả lời: Sốc xuyên qua xảy ra khi vật liệu được đóng dấu đột ngột bị gãy. Điện trở giảm xuống 0 ngay lập tức. Khung máy ép bị kéo căng dưới trọng tải nặng sẽ bật trở lại trạng thái nghỉ một cách thô bạo. Điều này tạo ra trọng tải ngược nghiêm trọng và rung động có tính hủy diệt.
Trả lời: AHSS có độ bền kéo cực cao. Chúng đòi hỏi lực cắt lớn và tạo ra áp lực rất lớn trước khi bị gãy. Điều này tạo ra năng lượng xuyên qua nghiêm trọng. Cần có khung máy ép có độ cứng cao để hấp thụ cú sốc mạnh này mà không bị hư hỏng cơ học hoặc mất độ chính xác.
