Các loại máy ép điện tốt nhất để dập khuôn lũy tiến

Việc dập khuôn lũy tiến đòi hỏi độ chính xác cực cao trên nhiều trạm tuần tự. Tính toàn vẹn về cấu trúc và cơ chế truyền động của thiết bị đóng vai trò là nền tảng cho độ chính xác này. Việc chọn khung hoặc loại truyền động không phù hợp sẽ dẫn đến lệch góc, mài mòn khuôn sớm, lỗi tải lệch tâm và tỷ lệ phế liệu không được chấp nhận. Những trục trặc cơ học này phá hủy lợi nhuận sản xuất và khiến dây chuyền lắp ráp phải dừng lại. Không giống như khuôn ghép hoặc khuôn chuyển nơi các bộ phận di chuyển thông qua tự động hóa giữa các trạm riêng biệt, khuôn lũy tiến dựa vào dải cuộn liên tục. Quá trình này yêu cầu máy móc được tối ưu hóa để nạp liên tục, phân bổ tải không đồng đều và đồng bộ hóa tốc độ cao.

Để tối đa hóa lợi tức đầu tư và chất lượng bộ phận, các kỹ sư và nhóm mua sắm phải đánh giá kiến ​​trúc dựa trên độ cứng, phân bổ trọng tải và khả năng tương thích tự động hóa thay vì chỉ chi phí vốn trả trước. Hiểu được hoạt động cơ học của thiết bị dưới tải trọng động lớn là bước đầu tiên hướng tới việc xây dựng một dây chuyền sản xuất khối lượng lớn, đáng tin cậy.

• Độ cứng của khung là điều tối quan trọng: Máy ép thẳng (hộp kín) là không thể thương lượng đối với hầu hết các khuôn tiến bộ do khả năng chống chịu tải lệch tâm vượt trội so với các lựa chọn thay thế khung C.

• Ứng dụng quyết định loại truyền động: Máy ép cơ học cung cấp số hành trình mỗi phút (SPM) cao nhất để đột bao hình khối lượng lớn, trong khi máy ép servo cung cấp khả năng điều khiển hành trình có thể lập trình để tạo hình phức tạp trong khuôn.

• Trọng tải chỉ là một thước đo: Việc đánh giá trọng tải ngược (sốc xuyên qua) và kích thước bệ cũng quan trọng như trọng tải danh nghĩa khi chỉ định thiết bị cho dụng cụ nâng cao.

• Sự phụ thuộc tự động hóa: Hiệu quả hoạt động của máy dập lũy tiến phụ thuộc rất nhiều vào sự tích hợp liền mạch của nó với các hệ thống cấp cuộn, làm thẳng và loại bỏ phế liệu tự động.

Điều gì làm cho máy ép phù hợp với phương pháp dập khuôn lũy tiến?

Giới hạn độ cứng và độ lệch

Tải lệch tâm là một thực tế không thể tránh khỏi trong công cụ đa trạm. Lực hiếm khi được tập trung hoàn hảo dưới thanh ram. Bạn có thể chạy khuôn 12 trạm trong đó việc đột bao hình nặng xảy ra ở trạm 2, trong khi trạm 11 xử lý thao tác uốn nhẹ. Sự phân bổ lực không đồng đều này tạo ra mô men lật lớn trên đường trượt. Thiết bị phải có đủ khối lượng kết cấu và độ cứng để chịu được mômen này và duy trì sự song song nghiêm ngặt giữa thanh nén và bệ máy.

Dung sai độ lệch của bệ và ram ảnh hưởng trực tiếp đến độ chính xác của bộ phận và tuổi thọ của chày. Khi khung bị lệch khi chịu tải, chày sẽ đi vào ma trận khuôn theo một góc. Sự lệch trục này gây ra sự mài mòn không đều trên các cạnh cắt, dẫn đến các gờ trên các bộ phận được dập và các phần khuôn bị cạo. Độ lệch quá mức làm giảm đáng kể khoảng thời gian giữa các chu kỳ bảo trì khuôn. Bạn phải chỉ định độ lệch tối đa cho phép, thường được đo bằng phần nghìn inch trên mỗi foot chiều dài giường, để đảm bảo khả năng tồn tại lâu dài của dụng cụ.

Khoảng hở Gib cũng đóng một vai trò quan trọng trong việc quản lý độ võng. Các gibs hướng dẫn slide trong quá trình hạ xuống. Khoảng hở gib chặt chẽ hạn chế chuyển động ngang và chống lại lực lật do tải trọng lệch tâm tạo ra. Thiết bị hiện đại sử dụng hệ thống gibbing dài, đa điểm để duy trì tính song song trượt trong toàn bộ hành trình, ngay cả khi chịu lực bất đối xứng nghiêm trọng từ cuộn dây nặng.

Ánh xạ các thao tác của công cụ dập để thông số kỹ thuật máy dập

Các hoạt động cụ thể trong khuôn xác định đường cong lực cần thiết của thiết bị. Việc dập trống, xỏ lỗ, uốn và tạo hình đều yêu cầu các cấu hình cung cấp năng lượng khác nhau. Hiểu các cấu hình này là điều cần thiết để kết hợp dụng cụ với máy móc chính xác. Sự không khớp giữa hoạt động và đường cong lực dẫn đến động cơ bị chết máy, bộ truyền động bị hỏng hoặc việc tạo hình bộ phận không hoàn thiện.

Đột bao hình nặng đòi hỏi động năng cao chính xác ở điểm chết dưới (BDC). Vật liệu chống lại cú đấm cho đến khi nó bị gãy. Thiết bị phải cung cấp trọng tải tối đa trong chưa đầy một giây. Ngược lại, nét vẽ sâu đòi hỏi lực duy trì trên một đoạn nét dài hơn. Vật liệu phải chảy trơn tru mà không bị rách. Quá trình đúc đòi hỏi áp lực rất lớn ở cuối hành trình để nén kim loại vào các khoang khuôn.

Các kỹ sư tính toán năng lượng cần thiết cho mỗi trạm và tổng hợp nó để xác định tổng nhu cầu năng lượng cho mỗi hành trình. Cơ cấu truyền động phải có đủ mô men xoắn hoặc năng lượng bánh đà để đáp ứng nhu cầu này mà không bị giảm tốc độ quá mức. Không tính đến nhu cầu năng lượng của các hoạt động cụ thể là nguyên nhân phổ biến dẫn đến hỏng hóc thiết bị sớm trong xưởng.

Phân phối trọng tải và sốc xuyên qua

Trọng tải ngược, thường được gọi là sốc xuyên qua, xảy ra trong các hoạt động đột phá nặng. Khi chày xuyên qua vật liệu, khung thiết bị sẽ căng ra. Khi vật liệu bị nứt, điện trở giảm xuống 0 ngay lập tức. Khung kéo dài sẽ quay trở lại hình dạng ban đầu. Sự giải phóng mạnh mẽ năng lượng dự trữ này sẽ gửi một làn sóng xung kích có sức hủy diệt xuyên qua khung, pitman và cơ cấu truyền động.

Sóng xung kích này làm suy giảm nghiêm trọng vòng bi, làm lỏng ốc vít và làm hỏng các bộ phận bên trong theo thời gian. Xóa trống lũy ​​tiến tốc độ cao sẽ khuếch đại hiệu ứng này. Để giảm thiểu thiệt hại này, thiết bị phải kết hợp hệ thống giảm chấn. Bộ giảm chấn thủy lực gắn dưới gầm giường sẽ hấp thụ năng lượng giải phóng đột ngột, bảo vệ sự nguyên vẹn về cấu trúc của khung và kéo dài tuổi thọ của bộ truyền động.

Việc phân bổ trọng tải phù hợp trên toàn bộ không gian khuôn cũng quan trọng không kém. Việc tập trung trọng tải cao ở một đầu của giường sẽ làm trầm trọng thêm tải trọng lệch tâm và tăng độ lệch. Các nhà thiết kế công cụ sắp xếp các trạm để cân bằng tải một cách đồng đều nhất có thể. Khi không thể cân bằng hoàn hảo, thiết bị phải có khối lượng kết cấu và thiết kế khung đỡ để xử lý lực tập trung một cách an toàn.

Yêu cầu về kích thước giường và không gian khuôn

Việc tính toán chiều dài giường cần thiết không chỉ đơn thuần là đo đế khuôn vật lý. Bạn phải tính đến toàn bộ quá trình xử lý vật liệu trong không gian khuôn. Khuôn nhô ra gây ra hiện tượng lệch nghiêm trọng và hư hỏng dụng cụ nghiêm trọng.

1. Tính toán các trạm hoạt động: Nhân số trạm lũy tiến với bước của dải cuộn dây.

2. Thêm khoảng trống đầu vào vật liệu: Tính đến không gian cần thiết cho thanh dẫn phôi và các lỗ thí điểm ban đầu trước trạm làm việc đầu tiên.

3. Tính đến việc đổ phế liệu: Đảm bảo có đủ không gian trống ở cuối giường để máy cắt phế liệu và máng đẩy bộ phận hoạt động mà không bị kẹt.

4. Xác minh lề kẹp: Chừa thêm tối thiểu 10% chiều dài bệ ở cả hai bên để chứa các kẹp khuôn thủy lực hoặc cơ khí hạng nặng.

Chiều cao đóng và chiều dài hành trình là các thông số quan trọng để cung cấp dụng cụ phức tạp, nhiều giai đoạn. Chiều cao đóng phải cho phép đủ chỗ cho khuôn ở vị trí đóng, cộng với bất kỳ tấm đỡ cần thiết nào. Chiều dài hành trình phải cung cấp đủ khoảng hở để vật liệu tiến về phía trước mà không vướng vào chày hoặc chày. Các phần được vẽ sâu yêu cầu độ dài hành trình dài hơn để cho phép phần đó xóa ma trận khuôn trước khi dải tiến lên.

Máy ép khuôn thẳng và máy ép khung chữ C để dập khuôn liên tục

Máy ép mặt thẳng (Hộp kín)

Máy ép thẳng đứng đại diện cho tiêu chuẩn công nghiệp cho việc dập khuôn lũy tiến. Thiết kế hộp kín bao gồm một vương miện, một bệ và hai thanh thẳng đứng, tất cả được giữ với nhau bằng các thanh giằng nặng dự ứng lực. Hệ thống hỗ trợ bốn điểm này cung cấp độ cứng kết cấu đặc biệt. Khung kèm theo chứa các lực được tạo ra trong quá trình dập, ngăn không cho cấu trúc mở ra khi chịu tải.

Kiến trúc này mang lại độ lệch góc bằng 0, thường được gọi là khe hở. Vì khung không mở rộng nên đường trượt vẫn song song hoàn hảo với giường trong suốt hành trình. Sự song song này rất quan trọng đối với các khuôn lũy tiến, trong đó nhiều chày phải đi vào ma trận khuôn cùng lúc với độ chính xác ở mức micron. Khi tìm nguồn máy ép để dập khuôn liên tục , các khung thẳng có thể xử lý tải trọng lệch tâm tốt hơn đáng kể so với bất kỳ thiết kế nào khác.

Cấu trúc chắc chắn của các khung thẳng cũng giúp giảm rung hiệu quả. Độ rung giảm giúp kéo dài tuổi thọ của chày, cải thiện độ hoàn thiện của bộ phận và bảo vệ các cảm biến điện tử nhạy cảm được gắn trên dụng cụ. Đối với việc dập lũy tiến số lượng lớn, độ chính xác cao, kiến ​​trúc mặt thẳng là lựa chọn khả thi duy nhất để có được sự ổn định lâu dài.

Máy ép khung chữ C (Gap-Frame)

Máy ép khung chữ C có thiết kế mặt trước mở giống chữ "C". Thiết kế này mang đến khả năng tiếp cận tuyệt vời vào không gian khuôn từ ba phía, giúp việc thiết lập và nạp nguyên liệu dễ dàng hơn. Tuy nhiên, kiến ​​trúc mở này có những hạn chế cố hữu nghiêm trọng. Khi chịu tải nặng, mặt trước mở của khung sẽ uốn cong ra ngoài. Sự uốn cong này được gọi là độ lệch hoặc độ lệch góc.

Khi khung chữ C ngáp, cầu trượt sẽ nghiêng ra khỏi giường. Độ nghiêng này phá hủy tính song song cần thiết cho quá trình dập lũy tiến. Các chày đi vào ma trận khuôn theo một góc, gây ra sự mài mòn nhanh chóng, các cạnh cắt bị sứt mẻ và các bộ phận nằm ngoài khả năng chịu đựng. Mức độ nghiêm trọng của độ võng tăng theo cấp số nhân khi trọng tải đạt đến công suất tối đa của máy.

Khung C có các trường hợp sử dụng rất hẹp trong quá trình dập lũy tiến. Chúng chỉ được chấp nhận đối với các khuôn dập lũy tiến ngắn, rất nhẹ với yêu cầu về trọng tải thấp và tải trọng lệch tâm tối thiểu. Đối với các hoạt động liên quan đến đột bao hình, đúc khuôn hoặc khuôn nhiều trạm dài, độ lệch góc của khung C chắc chắn dẫn đến chất lượng bộ phận không thể chấp nhận được và bảo trì dụng cụ quá mức.

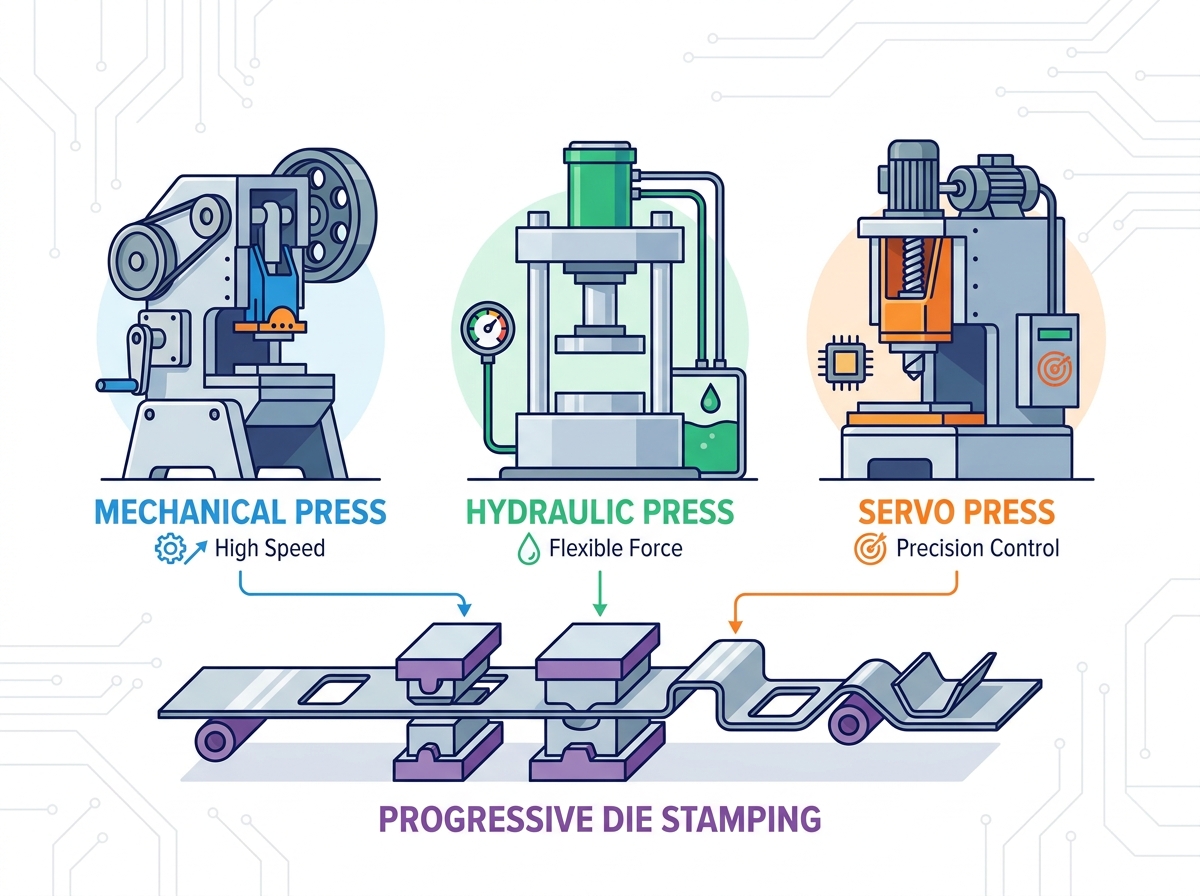

Máy ép cơ khí, servo và thủy lực để dập khuôn liên tục

Máy ép dập cơ khí

Máy ép dập cơ học dựa vào một bánh đà quay nặng và hệ thống ly hợp/phanh để lưu trữ và cung cấp năng lượng. Một động cơ điện quay bánh đà liên tục. Khi người vận hành kích hoạt chu trình, ly hợp sẽ hoạt động, nối bánh đà với trục khuỷu. Trục khuỷu biến chuyển động quay thành chuyển động thẳng của thanh trượt. Thiết kế này có hiệu quả cao trong việc cung cấp lực lớn một cách nhanh chóng.

Ưu điểm chính của bộ truyền động cơ học là khả năng cung cấp động năng cao chính xác ở điểm chết dưới. Đặc điểm này khiến chúng trở nên lý tưởng cho các hoạt động đột lỗ và đột lỗ với khối lượng lớn, liên tục. Bộ truyền động cơ đạt được số hành trình trên phút (SPM) cao nhất trong ngành. Chúng là những cỗ máy đáng tin cậy đã được chứng minh có khả năng chạy liên tục trong nhiều thập kỷ nếu được bảo trì thích hợp.

Tuy nhiên, bộ truyền động cơ học có cấu hình hành trình cố định. Tốc độ của đường trượt tuân theo một sóng hình sin toán học, đạt vận tốc tối đa ở giữa hành trình và giảm dần khi đến gần BDC. Bạn không thể thay đổi cấu hình chuyển động này. Sự thiếu linh hoạt này làm cho các bộ truyền động cơ học ít phù hợp hơn với các nguyên công tạo hình phức tạp đòi hỏi tốc độ kéo chậm hoặc thời gian dừng ở cuối hành trình.

Máy ép dập điều khiển bằng servo

Máy ép dập điều khiển bằng servo thay thế bánh đà, ly hợp và phanh truyền thống bằng động cơ servo dẫn động trực tiếp, mô-men xoắn cao. Những động cơ này kết nối trực tiếp với trục truyền động, cung cấp khả năng kiểm soát tuyệt đối vị trí, vận tốc và gia tốc của cầu trượt ở từng milimet hành trình. Công nghệ này thể hiện một bước nhảy vọt lớn trong việc dập linh hoạt.

Ưu điểm lớn nhất của bộ truyền động servo là cấu hình hành trình có thể lập trình được. Người vận hành lập trình các tốc độ thay đổi trong một chu kỳ. Thanh trượt tiếp cận vật liệu một cách nhanh chóng, giảm tốc độ chính xác trong giai đoạn tạo hình để tránh bị rách, sau đó rút lại nhanh chóng để tối đa hóa tốc độ sản xuất. Ổ đĩa servo cũng cung cấp khả năng dừng, cho phép trượt tạm dừng ở BDC cho các hoạt động in-die phức tạp như taro, chèn phần cứng hoặc tạo hình phức tạp.

Công nghệ servo cho phép chế độ con lắc. Trang trình bày không cần phải hoàn thành một vòng quay 360 độ đầy đủ. Nó dao động lên xuống vừa đủ để làm sạch vật liệu, tăng đáng kể tốc độ chu trình cho các bộ phận nông. Sự đánh đổi cho khả năng tiên tiến này là chi phí vốn ban đầu cao hơn và nhu cầu về nhân viên bảo trì chuyên môn được đào tạo về hệ thống điều khiển chuyển động tiên tiến.

Máy ép dập thủy lực

Máy ép dập thủy lực sử dụng áp suất chất lỏng tác động lên piston để tạo ra lực. Một bơm thủy lực dẫn dầu vào xi lanh, đẩy thanh trượt xuống. Đặc điểm xác định của bộ truyền động thủy lực là khả năng cung cấp trọng tải đầy đủ, không đổi trong toàn bộ hành trình. Không giống như bộ truyền động cơ học chỉ đạt trọng tải cực đại gần BDC, bộ truyền động thủy lực tác dụng lực tối đa tại bất kỳ điểm nào.

Việc phân phối lực liên tục này làm cho bộ truyền động thủy lực trở nên lý tưởng cho công việc kéo sâu. Vẽ sâu đòi hỏi áp lực duy trì trong một khoảng cách dài để kéo kim loại vào khoang khuôn mà không bị rách. Hệ thống thủy lực cũng nằm ở đáy hành trình dưới áp suất tối đa, điều này có lợi cho việc tạo hình dạng phức tạp hoặc xử lý các vật liệu cụ thể.

Bất chấp những ưu điểm này, bộ truyền động thủy lực có những hạn chế đáng kể đối với việc dập lũy tiến nói chung. Chúng có thời gian chu kỳ chậm hơn so với các giải pháp thay thế cơ khí hoặc trợ động. Hơn nữa, hệ thống thủy lực rất dễ bị tổn thương do sốc đột ngột. Việc giải phóng áp suất đột ngột trong quá trình dập phôi nặng sẽ làm hỏng phớt thủy lực, van và phụ kiện, gây rò rỉ và hỏng hệ thống. Vì vậy, chúng hiếm khi được sử dụng để đột bao hình tốc độ cao.

Cách kết hợp khả năng ép với các yêu cầu dập lũy tiến

Sự đánh đổi giữa tốc độ và độ phức tạp

Việc chọn cơ chế truyền động phù hợp đòi hỏi một khuôn khổ rõ ràng để cân bằng tốc độ thô với độ phức tạp của quy trình. Các thao tác dập và đục lỗ đơn giản ưu tiên tốc độ. Mục tiêu là sản xuất càng nhiều bộ phận mỗi phút càng tốt. Đối với những ứng dụng này, truyền động cơ học vẫn là lựa chọn ưu việt. Năng lượng bánh đà và chuyển động quay đơn giản của chúng đạt được tốc độ chu kỳ mà hệ thống trợ lực và thủy lực khó có thể sánh kịp.

Ngược lại, độ phức tạp của quy trình đòi hỏi phải kiểm soát tốc độ. Khi khuôn lũy tiến bao gồm kéo sâu, uốn phức tạp hoặc tarô trong khuôn, tốc độ thô sẽ trở thành một vấn đề. Vận tốc va chạm cao gây ra hiện tượng rách, mòn vật liệu và mài mòn dụng cụ sớm. Ổ đĩa servo vượt trội ở đây. Khả năng làm chậm ram trong phần làm việc của hành trình giúp cải thiện chất lượng bộ phận và kéo dài tuổi thọ dụng cụ, bù đắp cho SPM tổng thể thấp hơn một chút.

Các hoạt động trong khuôn chỉ ra việc điều khiển chu trình cần thiết. Nếu dụng cụ yêu cầu cơ cấu nhả thí điểm để cho phép vật liệu căn chỉnh hoàn hảo trước khi kẹp thì thiết bị phải phù hợp với khoảng thời gian đó. Hệ thống servo cho phép người lập trình kéo dài cửa sổ cấp liệu mà không phải hy sinh thời gian chu kỳ tổng thể, mang lại sự cân bằng hoàn hảo giữa tạo hình chính xác và hiệu quả sản xuất.

Khả năng mở rộng và tích hợp tự động hóa

Hiệu quả hoạt động của dây chuyền dập lũy tiến phụ thuộc hoàn toàn vào tự động hóa. Thiết bị phải đồng bộ hoàn hảo với bộ cấp cuộn, bộ ép tóc và bộ tháo cuộn phụ. Độ căng dải liên tục là rất quan trọng. Nếu bộ nạp đẩy vật liệu nhanh hơn chu kỳ của thiết bị, dải sẽ bị vênh. Nếu nó ăn quá chậm, các phi công sẽ kéo dài các lỗ, làm hỏng quá trình tiến triển.

Bộ điều khiển logic khả trình (PLC) tạo thành bộ não của tế bào tự động hóa. Kiến trúc điều khiển máy ép phải giao tiếp liền mạch với thiết bị phụ trợ. Hệ thống điều khiển hiện đại sử dụng phản hồi bộ mã hóa để theo dõi vị trí chính xác của trục khuỷu. Dữ liệu này kích hoạt bộ cấp liệu chỉ đẩy vật liệu khi chày đã thoát khỏi dải.

Việc đẩy bộ phận ra và loại bỏ phế liệu cũng phụ thuộc vào sự tích hợp chặt chẽ. Máy thổi khí, băng tải phế liệu và máng phân loại bộ phận phải kích hoạt vào những thời điểm chính xác trong quá trình vận hành. Kiến trúc điều khiển mạnh mẽ cho phép các kỹ sư lập trình các chức năng phụ trợ này dựa trên góc quay, đảm bảo hoạt động đáng tin cậy, không bị kẹt trong quá trình sản xuất tốc độ cao.

Hồ sơ tiêu thụ năng lượng và bảo trì

Việc đánh giá dấu chân hoạt động lâu dài đòi hỏi phải xem xét lịch trình sử dụng điện và bảo trì. Máy ép cơ sử dụng bánh đà quay liên tục. Động cơ chính liên tục tạo ra dòng điện lớn để giữ cho bánh xe thép khổng lồ đó chạy ở tốc độ bất kể ram có đang đạp xe hay không. Việc bảo trì trên các hệ thống này xoay quanh các bộ phận bị mòn cơ học: thay thế các tấm ma sát ly hợp, điều chỉnh dây phanh và đảm bảo khớp quay được bôi trơn liên tục.

Máy ép servo hoạt động trên một cấu hình năng lượng hoàn toàn khác. Động cơ dẫn động trực tiếp chỉ tiêu thụ công suất đáng kể khi di chuyển thanh ram dưới tải. Trong thời gian nhàn rỗi hoặc phần hành trình không hoạt động, mức tiêu thụ điện năng giảm đáng kể. Nhiều hệ thống servo hiện đại cũng sử dụng phanh tái tạo, thu lại động năng trong quá trình giảm tốc của ram và đưa nó trở lại dàn tụ điện. Bảo trì hệ thống servo chuyển từ các bộ phận hao mòn cơ học sang bảo trì điện tử. Kỹ thuật viên giám sát tín hiệu bộ mã hóa, kiểm tra hoạt động của quạt làm mát trên các ổ đĩa và xác minh tính toàn vẹn của cáp nguồn công suất lớn.

Những rủi ro thường gặp của máy ép dập lũy tiến và cách giảm thiểu chúng

Bảo vệ khuôn và tích hợp cảm biến

Các hoạt động tiến bộ ở tốc độ cao tiềm ẩn nguy cơ đáng kể về các vụ va chạm chết người thảm khốc. Nạp sai, trong đó vật liệu không tiến tới khoảng cách chính xác, khiến chày đập vào kim loại rắn thay vì vào các khoang như dự kiến. Kéo sên, trong đó kim loại vụn dính vào chày và rút trở lại không gian khuôn, gây ra tình trạng vật liệu dày gấp đôi ở hành trình tiếp theo. Cả hai kịch bản đều phá hủy công cụ đắt tiền ngay lập tức.

Việc triển khai mạng cảm biến toàn diện là bắt buộc để dán tem lũy tiến.

• Cảm biến cấp liệu ngắn: Xác minh rằng vật liệu đã tiến đến vị trí chính xác trước khi thanh nén hạ xuống. Nếu cảm biến không phát hiện được cạnh vật liệu, nó sẽ kích hoạt dừng khẩn cấp.

• Cảm biến đẩy bộ phận: Cảm biến quang học và công tắc tiệm cận giám sát máng thoát, đảm bảo không gian khuôn trống trước khi chu kỳ tiếp theo bắt đầu.

• Máy theo dõi trọng tải: Đo lực tác dụng trong mỗi cú đánh. Nếu một con sên kéo hoặc một cú đấm bị cùn, trọng tải cần thiết sẽ tăng vọt. Màn hình sẽ phát hiện sự bất thường này và dừng thiết bị ngay lập tức.

• Giám sát âm thanh: Phát hiện tần số âm thanh cụ thể của một cú đấm bị hỏng hoặc nạp sai, dừng chu trình trước khi xảy ra thiệt hại nghiêm trọng.

Nền tảng và cách ly rung

Việc lắp đặt thiết bị thẳng có trọng tải lớn đòi hỏi phải lập kế hoạch cơ sở kết cấu rộng rãi. Trọng lượng tĩnh của máy là rất lớn nhưng lực động sinh ra trong quá trình vận hành lại nghiêm trọng hơn nhiều. Sàn nhà máy tiêu chuẩn không thể chịu được tải trọng này. Bê tông sẽ bị nứt và thiết bị sẽ lắng xuống không đều, phá hủy sự liên kết bên trong của nó.

Cơ sở xây dựng nền móng chuyên dụng cho thiết bị này. Điều này liên quan đến việc đào sàn và đổ một khối quán tính bê tông cốt thép khổng lồ. Khối lượng của khối này hấp thụ động năng sinh ra trong quá trình dập. Nền móng phải được thiết kế đặc biệt cho tải trọng động của mẫu thiết bị cụ thể đang được lắp đặt.

Cách ly rung động bảo vệ các thiết bị xung quanh và tính toàn vẹn của tòa nhà. Rung động dập nghiêm trọng gây cản trở các trung tâm gia công chính xác, máy đo tọa độ (CMM) và các thiết bị điện tử nhạy cảm ở gần. Các kỹ sư sử dụng các giá đỡ cách ly hạng nặng hoặc bộ giảm chấn lò xo giữa chân thiết bị và khối móng để tách rung động khỏi sàn cơ sở xung quanh.

Quy trình đào tạo và bảo trì người vận hành

Việc chuyển đổi một cơ sở từ thiết bị cơ khí truyền thống sang hệ thống trợ lực tiên tiến hoặc thủy lực chuyên dụng sẽ tạo ra khoảng cách đáng kể về kỹ năng. Những người vận hành quen với việc chỉ cần nhấn nút khởi động giờ đây phải hiểu các cấu hình chuyển động phức tạp. Nhân viên bảo trì quen với việc bôi trơn vòng bi và điều chỉnh đĩa ly hợp phải học cách khắc phục sự cố truyền động điện tử, bộ mã hóa và định giá thủy lực.

Các chương trình đào tạo toàn diện là cần thiết. Người vận hành học cách lập trình các biên dạng hành trình để tối ưu hóa việc tạo hình mà không làm hỏng dụng cụ. Họ hiểu cách thiết lập các đường cấp cuộn dây phức tạp, điều chỉnh thời gian nhả thí điểm và diễn giải dữ liệu từ màn hình trọng tải. Lập trình không chính xác trên bộ điều khiển servo dễ dàng gây ra hư hỏng dụng cụ nghiêm trọng như lỗi cơ học.

Các giao thức bảo trì phát triển cùng với công nghệ. Các bộ phận truyền động điện tử yêu cầu môi trường sạch sẽ và nguồn điện ổn định. Bảo trì phòng ngừa chuyển từ kiểm tra cơ học thuần túy sang cập nhật phần mềm, hiệu chỉnh cảm biến và giám sát nhiệt của động cơ servo. Các cơ sở đầu tư nâng cao tay nghề cho lực lượng lao động của họ để nhận ra toàn bộ tiềm năng của công nghệ dập tiên tiến.

Phần kết luận

1. Tiến hành phân tích toàn diện về trọng tải và tải trọng ngoài tâm với các kỹ sư công cụ của bạn để xác định các yêu cầu về lực thực sự của các khuôn tiến bộ đòi hỏi khắt khe nhất của bạn.

2. Đánh giá khả năng nền tảng của cơ sở và lập kế hoạch nâng cấp kết cấu cần thiết hoặc hệ thống cách ly rung trước khi hoàn tất bất kỳ việc mua thiết bị nào.

3. Vạch ra sự tích hợp tự động hóa cần thiết, đảm bảo bộ điều khiển thiết bị mới giao tiếp liền mạch với hệ thống cấp cuộn và loại bỏ phế liệu hiện có của bạn.

4. Phát triển chương trình nâng cao kỹ năng cho nhóm bảo trì và vận hành của bạn để đảm bảo họ lập trình và khắc phục sự cố hiệu quả cho các hệ thống servo hoặc cảm biến nặng.

Đối với các nhà sản xuất xây dựng hoặc nâng cấp dây chuyền dập tiến bộ, Máy công cụ Chiết Giang Jinaolan mang đến hàng chục năm kinh nghiệm về thiết bị dập chính xác và các giải pháp dây chuyền sản xuất tích hợp. Được thành lập vào năm 1983, công ty sản xuất máy ép cơ khí từ 25 đến 2.400 tấn và đã mở rộng khả năng của mình sang dây chuyền dập khuôn tiến bộ, hệ thống cấp liệu, khuôn dập, thiết bị chuyển giao và điều khiển máy ép thông minh.

Câu hỏi thường gặp

Hỏi: Tại sao máy ép cạnh thẳng được ưu tiên hơn máy ép khung C cho khuôn dập liên tục?

Đáp: Máy ép cạnh thẳng có thiết kế hộp kín với hỗ trợ bốn điểm, loại bỏ độ lệch góc thường gặp ở khung chữ C mở phía trước. Độ cứng này duy trì sự song song nghiêm ngặt giữa ram và bệ dưới tải trọng nặng, lệch tâm, ngăn chặn sự mài mòn sớm của chày và đảm bảo dung sai bộ phận chính xác trên khuôn nhiều trạm.

Hỏi: Tại sao khuôn lũy tiến yêu cầu thiết lập máy ép khác với khuôn chuyển hoặc khuôn ghép?

Trả lời: Các khuôn lũy tiến xử lý đồng thời một dải cuộn liên tục qua nhiều trạm tuần tự. Điều này tạo ra tải trọng không đồng đều, lệch tâm trên giường. Thiết bị phải có độ cứng kết cấu cao để chống lại mô men xoắn và tích hợp liền mạch với bộ cấp cuộn tự động để duy trì độ căng dải và bước tiến triển chính xác.

Hỏi: Sự khác biệt giữa máy dập cơ và máy dập servo đối với khuôn dập liên tục là gì?

Trả lời: Máy ép cơ sử dụng bánh đà và ly hợp quay liên tục để cung cấp động năng cao và tốc độ tối đa, lý tưởng cho việc đột bao khối lượng lớn. Máy ép servo sử dụng động cơ truyền động trực tiếp để cung cấp các cấu hình hành trình có thể lập trình, tốc độ thay đổi và thời gian dừng, khiến chúng trở nên ưu việt hơn đối với các nguyên công tạo hình và kéo phức tạp trong khuôn.

Hỏi: Các hoạt động của công cụ dập cụ thể như đột dập hoặc tạo hình ảnh hưởng như thế nào đến việc lựa chọn máy dập để dập khuôn liên tục?

Trả lời: Việc dập phôi đòi hỏi động năng cao chính xác ở điểm chết dưới để làm gãy kim loại nhanh chóng. Việc đúc tiền đòi hỏi áp lực ép rất lớn ở cuối hành trình. Vẽ sâu cần lực duy trì và có kiểm soát. Cơ cấu truyền động của thiết bị phải phù hợp với đường cong lực cụ thể mà các hoạt động này yêu cầu để tránh bị đình trệ.

Hỏi: Bạn có thể sử dụng máy ép thủy lực để dập khuôn lũy tiến không?

Trả lời: Mặc dù máy ép thủy lực cung cấp trọng tải không đổi tuyệt vời cho việc dập sâu, nhưng nhìn chung chúng không phù hợp để đột bao hình lũy tiến tốc độ cao. Chúng có thời gian chu kỳ chậm hơn và rất dễ bị va chạm mạnh, làm hỏng phớt thủy lực và van khi vật liệu đột ngột bị gãy trong quá trình đột dập nặng.

Hỏi: Cú sốc đột ngột ảnh hưởng như thế nào đến máy ép khuôn dập liên tục?

Đáp: Cú sốc xuyên qua xảy ra khi chày đột phá xuyên qua vật liệu trong quá trình đột bao hình nặng. Việc giải phóng lực cản đột ngột khiến khung bị kéo căng bật ngược lại một cách dữ dội. Sóng xung kích này làm hỏng vòng bi, làm lỏng ốc vít và làm hỏng bộ truyền động theo thời gian, đòi hỏi hệ thống giảm chấn mạnh mẽ để bảo vệ máy móc.
