Việc mua một máy ép điện thể hiện một khoản chi vốn lớn, trong đó độ chính xác quyết định lợi nhuận. Việc xác định quá mức thiết bị sẽ gây lãng phí ngân sách được phân bổ và làm tăng yêu cầu về cơ sở vật chất, trong khi việc xác định dưới mức sẽ phá hủy các công cụ đắt tiền, tạo ra tỷ lệ phế liệu không thể chấp nhận được và cuối cùng là ngừng sản xuất. Môi trường sản xuất đòi hỏi thiết bị phải phù hợp hoàn hảo với các thông số vận hành cụ thể.
Việc kết hợp khả năng ép với nhu cầu sản xuất không chỉ đơn thuần là nhìn vào trọng tải. Các nhà quản lý sản xuất và kỹ sư sản xuất phải đánh giá một ma trận phức tạp gồm nhiều biến số, bao gồm độ cứng của khung, tốc độ trượt, cấu trúc truyền động và các đặc tính vật liệu như thước đo và độ bền kéo. Việc coi kích thước máy in là thước đo quyết định duy nhất chắc chắn sẽ dẫn đến lỗi thiết bị nghiêm trọng hoặc tắc nghẽn vận hành nghiêm trọng.
Khung đánh giá này cung cấp một cách tiếp cận có hệ thống để điều chỉnh các yêu cầu dập kim loại tấm với kiến trúc máy chính xác. Bằng cách phân tích hành vi của vật liệu, khối lượng sản xuất và các hạn chế về cơ sở vật chất, nhóm kỹ thuật có thể chỉ định thiết bị đảm bảo chất lượng bộ phận ổn định và tối đa hóa tuổi thọ của dụng cụ.
Mục lục
Trọng tải là cơ sở, không phải là kết luận: Việc tính toán công suất đột cần thiết phải tính đến độ bền cắt của vật liệu, chu vi bộ phận và giới hạn an toàn 20% để ngăn chặn hiện tượng mài mòn máy ép sớm.
Loại truyền động quyết định ứng dụng: Máy ép cơ học chiếm ưu thế trong việc dập phôi tốc độ cao, trong khi máy ép thủy lực cung cấp lực duy trì cần thiết cho việc dập sâu.
Độ cứng của khung ảnh hưởng đến tuổi thọ dụng cụ: Khung thẳng có khả năng chống lệch vượt trội so với khung C, trực tiếp giảm chi phí bảo trì khuôn trong các ứng dụng có dung sai cao.
Tính kinh tế dài hạn vượt ra ngoài máy móc: Các yêu cầu về nền tảng cơ sở, khả năng tương thích tự động hóa và hồ sơ tiêu thụ năng lượng ảnh hưởng lớn đến ROI dài hạn.
Việc lựa chọn thiết bị phù hợp bắt đầu bằng việc phân tích nghiêm ngặt các bộ phận bạn định sản xuất. Mọi đặc tính của nguyên liệu thô và thành phần hoàn thiện đều ảnh hưởng lớn đến các thông số kỹ thuật cơ học cần thiết của thiết bị dập. Bạn không thể chỉ định một chiếc máy mà trước tiên không hiểu chính xác nó sẽ va chạm vào cái gì, tốc độ nó cần va vào nó là bao nhiêu và dung sai mà bộ phận cuối cùng phải giữ là bao nhiêu.
Các tính chất vật lý của kim loại quyết định lực cơ bản cần thiết để làm biến dạng hoặc cắt nó. Các vật liệu khác nhau thể hiện cường độ cắt và năng suất rất khác nhau. Việc dập thép nhẹ thương mại tiêu chuẩn 1,8mm yêu cầu biên dạng lực có thể dự đoán được. Tuy nhiên, việc cố gắng gia công thép cường độ cao tiên tiến (AHSS) 1,8mm hoặc hợp kim hai pha đòi hỏi trọng tải cao hơn đáng kể và độ cứng kết cấu lớn để vượt qua khả năng chống biến dạng cực cao của vật liệu.
Nhôm đưa ra một loạt thách thức hoàn toàn khác. Mặc dù mềm hơn và yêu cầu trọng lượng thô ít hơn nhưng nhôm lại dễ bị mòn và rách trong quá trình tạo hình. Nó thường yêu cầu các cấu hình hành trình chuyên dụng và kiểm soát tốc độ trượt chính xác để cho phép vật liệu chảy đúng cách vào khoang khuôn. Các nhóm kỹ thuật phải ghi lại độ dày vật liệu tối đa, độ bền kéo tối đa và độ bền cắt tối đa cho tất cả các hoạt động sản xuất hiện tại và tương lai trước khi đánh giá bất kỳ máy móc nào.
Loại vật liệu | Sức mạnh năng suất điển hình (MPa) | Đặc điểm hình thành | Tác động yêu cầu báo chí |
|---|---|---|---|
Thép nhẹ thương mại | 150 - 250 | Dòng chảy có độ dẻo cao, có thể dự đoán được | Trọng tải tiêu chuẩn và độ cứng khung đủ. |
Hợp kim nhôm (ví dụ: 6061) | 275 - 300 | Dễ bị trầy xước, cần bôi trơn | Yêu cầu kiểm soát tốc độ chính xác để tránh bị rách. |
Thép cường độ cao tiên tiến (AHSS) | 500 - 1000+ | Độ đàn hồi cao, sức đề kháng cực cao | Yêu cầu trọng tải cao, khung thẳng cứng và khả năng hấp thụ sốc. |
Thép không gỉ (ví dụ: 304) | 215 - 505 | Làm việc cứng lại nhanh chóng trong quá trình hình thành | Yêu cầu lực duy trì và tốc độ vẽ chậm hơn. |
Yêu cầu về thông lượng thiết lập tốc độ vận hành cần thiết, được đo bằng Số lần di chuyển mỗi phút (SPM). Các lần chạy tùy chỉnh khối lượng thấp ưu tiên thay đổi khuôn nhanh, khu vực giường có thể tiếp cận và tính linh hoạt trong thiết lập so với tốc độ thô. Ngược lại, sản xuất liên tục với khối lượng lớn đòi hỏi thiết bị được tối ưu hóa để luân chuyển nhanh chóng, không bị gián đoạn và nạp nguyên liệu tự động.
Các hoạt động tạo hình nặng và kéo sâu yêu cầu tốc độ chậm hơn, thường dao động từ 10 đến 18 SPM. Vận tốc chậm hơn này cho phép vật liệu có đủ thời gian để giãn ra và chảy qua chày mà không bị gãy. Nguyên công đột bao hình tốc độ cao tiêu chuẩn thường chạy trong khoảng từ 125 đến 250 SPM. Đối với các ứng dụng dập phôi tốc độ cực cao, chẳng hạn như dập các tấm động cơ điện, thiết bị chuyên dụng có thể đạt tới 1800 SPM. Việc vận hành máy liên tục ở SPM tối đa tuyệt đối sẽ làm suy giảm hệ thống ly hợp và phanh sớm, vì vậy các kỹ sư thường chỉ định một máy có khả năng đạt tốc độ cao hơn 20% so với tốc độ sản xuất mục tiêu.
Hoạt động gia công kim loại dự kiến sẽ hạn chế các lựa chọn thiết bị của bạn. Các hoạt động làm trống và xuyên thấu liên quan đến việc cắt kim loại. Điều này đòi hỏi một lực tác động lớn, đột ngột, chính xác ở phần cuối của cú đánh. Việc đúc đòi hỏi lực lớn trong một khoảng cách rất ngắn để nén kim loại thành một hình dạng cụ thể, đòi hỏi độ cứng khung cực cao để ngăn máy ép bị đình trệ.
Vẽ sâu đòi hỏi áp lực đồng đều, duy trì trong suốt hành trình dài để kéo kim loại vào khoang khuôn mà không làm nhăn hoặc rách các thành bên. Việc dập khuôn lũy tiến, trong đó một dải kim loại đi qua nhiều trạm trong một khối khuôn duy nhất, đòi hỏi độ chính xác đặc biệt. Máy phải duy trì sự liên kết hoàn hảo trên tất cả các trạm cùng một lúc, đòi hỏi các khung có độ cứng cao và tích hợp thời gian cấp liệu chính xác.
Dung sai của bộ phận hoàn thiện trực tiếp quyết định độ chính xác cần thiết của thiết bị. Yêu cầu nghiêm ngặt về độ chính xác đòi hỏi khung có độ cứng cao có khả năng chống biến dạng khi chịu tải. Khi khung bị lệch, chày và khuôn sẽ mất thẳng hàng. Ngay cả một sai lệch vài phần nghìn inch cũng có thể dẫn đến các bộ phận vượt quá khả năng chịu đựng, tốc độ mài mòn khuôn nhanh hơn và tạo ra phế liệu quá mức.
Các ứng dụng có độ chính xác cao yêu cầu hệ thống dẫn hướng trượt tiên tiến. Gib bốn điểm tiêu chuẩn có thể đủ cho việc đột bao hình cơ bản, nhưng khuôn dập lũy tiến có khả năng chịu đựng chặt chẽ đòi hỏi hệ thống dẫn hướng gib tám điểm để duy trì sự song song nghiêm ngặt giữa thanh trượt và bệ trong toàn bộ hành trình. Việc dập kim loại tiết kiệm chi phí phụ thuộc vào việc giảm thiểu phế liệu và kéo dài thời gian bảo trì khuôn, cả hai đều phụ thuộc rất nhiều vào độ chính xác và độ cứng vốn có của máy đã chọn.

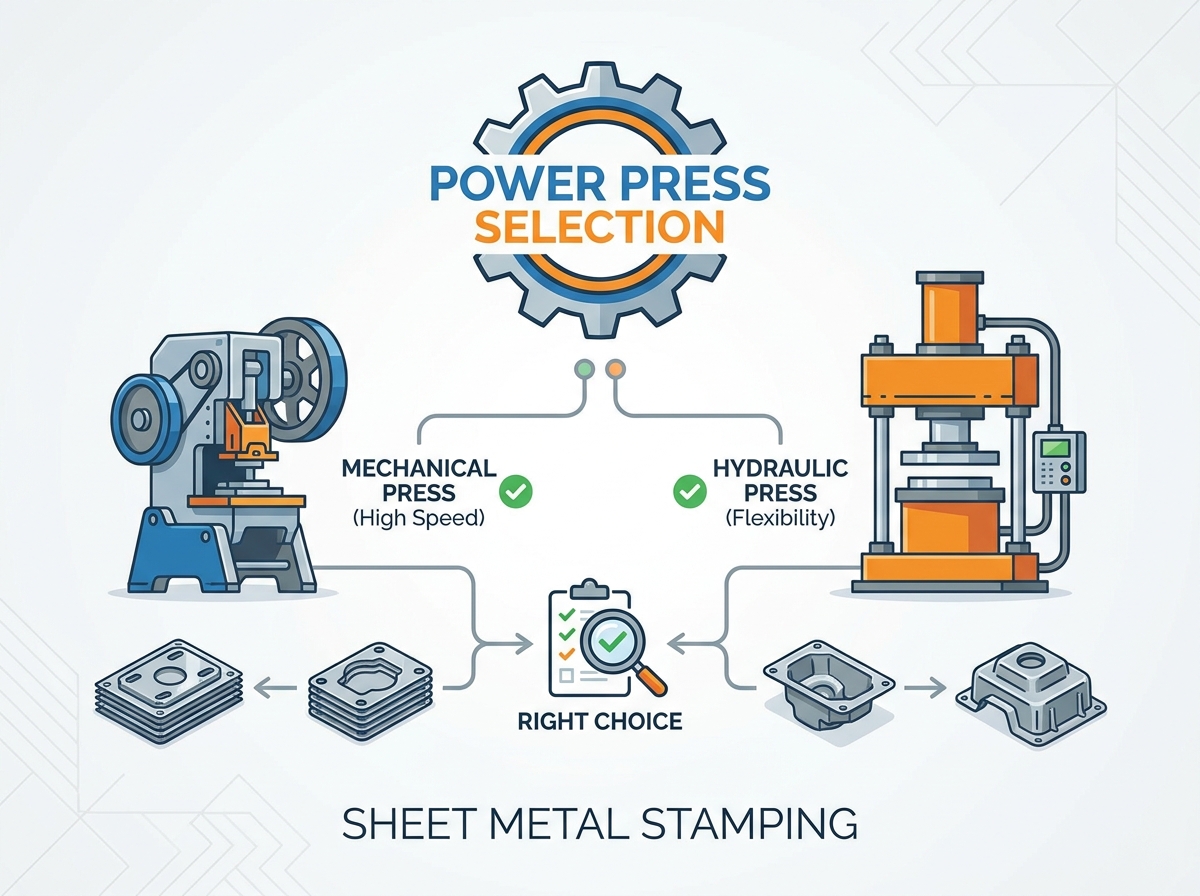

Hệ thống truyền động xác định cách năng lượng được lưu trữ, truyền tải và áp dụng cho phôi. Hiểu cơ chế của từng loại truyền động là điều cần thiết để làm cho máy phù hợp với nhu cầu cụ thể của hoạt động dập của bạn. Việc chọn sai kiến trúc truyền động sẽ dẫn đến tắc nghẽn trong sản xuất và hỏng hóc thiết bị sớm.
Hệ thống cơ khí sử dụng động cơ điện để quay một bánh đà lớn, nặng, tích trữ động năng. Khi người vận hành hoặc hệ thống tự động hóa bắt đầu hành trình, bộ ly hợp khí nén hoặc thủy lực sẽ hoạt động, kết nối bánh đà quay với trục khuỷu hoặc trục lệch tâm. Trục này biến chuyển động quay thành chuyển động tuyến tính lên xuống của cầu trượt. Phanh hạng nặng sẽ dừng trượt ở đầu hành trình khi ly hợp nhả ra.
Những máy này chiếm ưu thế trong các hoạt động đột bao hình tốc độ cao, tạo hình nông và khuôn tiến bộ nhờ thời gian chu kỳ nhanh và khả năng cung cấp năng lượng đáng tin cậy. Công suất tiêu chuẩn thường dao động từ 30 đến 600 tấn. Hạn chế chính của truyền động cơ học là lực định mức tối đa chỉ có ở gần điểm chết dưới (BDC) của hành trình. Nếu hoạt động của bạn yêu cầu trọng tải lớn trong hành trình, máy ép cơ sẽ ngừng hoạt động. Ngoài ra, độ dài hành trình được cố định và không thể điều chỉnh tốc độ trượt giữa hành trình.
Hệ thống thủy lực tạo ra lực bằng áp suất chất lỏng. Một động cơ điện dẫn động một máy bơm thủy lực, bơm dầu có áp suất vào các xi lanh lớn phía trên. Áp lực tác dụng lên các piston của xi lanh làm cho thanh trượt đi xuống. Van tỷ lệ định hướng kiểm soát dòng chảy của chất lỏng, xác định hướng và tốc độ chính xác của hành trình.
Các hệ thống này vượt trội trong việc vẽ sâu, tạo hình phức tạp và các ứng dụng yêu cầu trọng tải tối đa, đầy đủ trong toàn bộ chiều dài hành trình. Do lực được tạo ra bởi áp suất chất lỏng chứ không phải do liên kết cơ học nên chiều dài hành trình hoàn toàn có thể điều chỉnh được và máy ép không thể bị quá tải về mặt cơ học. Tuy nhiên, máy thủy lực thường hoạt động ở tốc độ SPM chậm hơn so với máy cơ. Chúng cũng gây ra nguy cơ rò rỉ chất lỏng, yêu cầu bộ trao đổi nhiệt để giữ cho dầu mát và yêu cầu bảo trì kỹ lưỡng máy bơm, van và vòng đệm.
Công nghệ servo thay thế bánh đà, ly hợp và phanh truyền thống bằng động cơ servo dẫn động trực tiếp, mô-men xoắn cao được kết nối trực tiếp với trục truyền động. Kiến trúc này cung cấp khả năng kiểm soát tuyệt đối đối với vị trí, vận tốc và lực của đường trượt ở từng phần nhỏ của milimet trong suốt hành trình.
Hệ thống servo lý tưởng cho việc tạo hình có độ chính xác cao, xử lý các vật liệu phức tạp như AHSS và các ứng dụng yêu cầu vận tốc trượt thay đổi. Người vận hành có thể lập trình các cấu hình hành trình phức tạp. Ví dụ, thanh trượt có thể tiếp cận vật liệu một cách nhanh chóng, giảm tốc độ đáng kể trong giai đoạn tạo hình thực tế để tránh bị rách, dừng ở phía dưới để giảm độ đàn hồi của vật liệu và sau đó rút lại nhanh chóng. Chúng cũng có thể hoạt động ở chế độ con lắc, thực hiện các hành trình ngắn mà không quay trở lại điểm chết trên, điều này làm tăng đáng kể SPM để tạo hình nông. Hạn chế chính là chi phí vốn ban đầu cao hơn đáng kể và yêu cầu về nhân viên bảo trì chuyên môn được đào tạo về thiết bị điện tử servo tiên tiến.
Việc đánh giá cấu hình máy cụ thể đòi hỏi phải chuyển các tiêu chí sản xuất của bạn thành các thông số kỹ thuật cơ học. Điều này bao gồm các tính toán chính xác, sự hiểu biết thấu đáo về các nguyên tắc kỹ thuật kết cấu và đánh giá thực tế về kho dụng cụ của bạn.
Việc xác định lực chính xác cần thiết để cắt hoặc tạo thành một bộ phận sẽ ngăn chặn sự cố nghiêm trọng của thiết bị. Đoán trọng tải dựa trên các công việc trước đó là con đường nhanh chóng dẫn đến trục khuỷu bị gãy và khuôn bị vỡ. Đối với các nguyên công cắt và đột bao hình, công thức tiêu chuẩn để tính lực yêu cầu rất đơn giản: Chu vi vết cắt × Độ dày vật liệu × Độ bền cắt vật liệu.
Tuy nhiên, phép tính cơ bản này không đủ để xác định máy ép nguồn . Các kỹ sư phải tính đến lực tước. Khi chày xuyên qua kim loại, vật liệu sẽ bám chặt vào chày. Lực cần thiết để kéo chày ra khỏi vật liệu thường tăng thêm 10% đến 20% vào tổng trọng tải yêu cầu. Hơn nữa, việc áp dụng hệ số an toàn tiêu chuẩn từ 20% đến 30% đảm bảo máy hoạt động thoải mái trong giới hạn của nó, ngăn ngừa căng thẳng động cơ và mỏi kết cấu.
Một yếu tố quan trọng khác là "trọng tải ngược" hoặc cú sốc đột ngột. Khi một cú đấm xuyên qua vật liệu có độ bền cao trong quá trình đột dập nặng, sự giải phóng đột ngột của năng lượng dự trữ sẽ tạo ra một sóng xung kích dữ dội ngược lại qua thanh trượt và khung. Trọng tải ngược quá mức sẽ phá hủy vòng bi, làm nứt khung và làm vỡ dụng cụ cacbua. Việc chỉ định một máy có khối lượng phù hợp, thanh giằng chịu lực cao và khả năng hấp thụ sốc cụ thể sẽ giảm thiểu lực phá hủy này.
Khung kết cấu phải chịu được lực lớn, lặp đi lặp lại mà không bị cong hoặc xoắn. Hai kiến trúc khung chính mang lại những lợi thế khác biệt và những cân nhắc kỹ lưỡng tùy thuộc vào mức độ ưu tiên hoạt động của bạn.
Máy khung chữ C có khung hình chữ "C", để mặt trước và cả hai bên mở hoàn toàn. Thiết kế này cung cấp khả năng tiếp cận ba mặt tuyệt vời để nạp bằng tay, thay đổi khuôn dễ dàng và chứa các bộ phận rộng hoặc có hình dạng bất tiện kéo dài ra ngoài giường. Chúng cũng yêu cầu diện tích nhỏ hơn trên sàn cửa hàng, khiến chúng trở nên lý tưởng cho các cơ sở đông người.
Sự đánh đổi quan trọng là độ lệch góc. Khi chịu tải nặng, mặt trước mở của "C" có xu hướng mở ra một chút—một hiện tượng được biết đến trong xưởng là "ngáp." Ngay cả một vài phần nghìn inch ngáp cũng có thể tạo ra cú đấm và không thẳng hàng. Sự sai lệch này làm tăng tốc độ mài mòn của khuôn, gây ra các vệt trên các bộ phận đã hoàn thiện và làm ảnh hưởng nghiêm trọng đến các yêu cầu về độ chính xác trong các ứng dụng có dung sai cao. Khung C phù hợp nhất cho trọng tải nhẹ hơn, đột dập trung tâm và tạo hình nông.
Khung thẳng bao gồm một chiếc giường nặng, một đỉnh trên và hai thanh thẳng đứng ở bên tạo thành hình chữ "O" khép kín. Bốn thanh giằng thép lớn chạy thẳng đứng xuyên suốt toàn bộ cụm. Trong quá trình lắp đặt, các thanh giằng này được làm nóng và các đai ốc được siết chặt. Khi các thanh nguội và co lại, chúng đặt toàn bộ khung dưới lực nén lớn. Hệ thống hỗ trợ bốn trụ được nạp sẵn này hầu như loại bỏ độ lệch góc.
Máy thẳng đứng duy trì sự song song nghiêm ngặt giữa thanh trượt và bệ máy, ngay cả khi chịu tải lệch tâm tối đa. Chúng thực sự cần thiết cho các ứng dụng có trọng tải lớn, hoạt động khuôn liên tục và bất kỳ quy trình nào đòi hỏi độ chính xác cực cao. Sự đánh đổi bao gồm quyền truy cập hạn chế vào khu vực dụng cụ (thường bị giới hạn ở cửa sổ phía trước và phía sau) và diện tích vật lý lớn hơn đáng kể.
Kích thước vật lý quyết định liệu một khuôn cụ thể có vừa vặn và hoạt động được trong máy hay không. Việc bỏ qua các kích thước này trong giai đoạn đặc tả sẽ khiến thiết bị trở nên vô dụng đối với dụng cụ hiện có của bạn.
Chiều dài hành trình là tổng khoảng cách mà bàn trượt di chuyển từ điểm chết trên (TDC) đến điểm chết dưới (BDC). Hành trình phải đủ dài để làm sạch độ sâu của bộ phận được tạo hình và cung cấp đủ không gian để đẩy bộ phận tự động và nạp vật liệu. Nếu hành trình quá ngắn, chi tiết đó không thể được tháo ra khỏi khuôn.
Chiều cao đóng cửa là khoảng cách từ đầu giường đến đáy cầu trượt khi hành trình ở mức BDC và việc điều chỉnh cầu trượt hoàn toàn hướng lên trên. Kích thước này xác định chiều cao tối đa của khối khuôn có thể được lắp đặt. Các kỹ sư phải xác minh khả năng tương thích của không gian khuôn, tính đến độ dày của bất kỳ tấm đệm hoặc hệ thống thay khuôn nhanh nào.
Kích thước bệ (kích thước từ trái sang phải và từ trước ra sau) phải phù hợp với kích thước dụng cụ hiện tại đồng thời vẫn có chỗ cho các khuôn dập lũy tiến có khả năng lớn hơn trong tương lai. Giường quá nhỏ dẫn đến dụng cụ nhô ra. Khi khuôn nhô ra khỏi bệ, nó sẽ gây ra tải không đồng đều, ứng suất khung nghiêm trọng và khiến các gib trượt xuống cấp nhanh chóng.
Hoạt động dập hiện đại phụ thuộc nhiều vào tự động hóa để đạt được hiệu quả sản xuất tiết kiệm chi phí. Máy ép thủ công độc lập ngày càng hiếm trong môi trường sản xuất cao. Máy được chọn phải tích hợp liền mạch với thiết bị ngoại vi.
Hệ thống cấp liệu, bao gồm máy tháo cuộn hạng nặng, máy ép tóc chạy bằng điện và máy cấp cuộn điều khiển bằng servo, phải đồng bộ hóa hoàn hảo với chu trình của máy. Các kỹ sư phải đánh giá kiến trúc điều khiển để đảm bảo liên lạc liền mạch giữa bộ mã hóa máy in và đường cấp liệu. Nếu bộ nạp đẩy vật liệu trong khi khuôn vẫn đóng, nó sẽ gây ra sự cố khuôn nghiêm trọng.
Khả năng thứ cấp thường quyết định sự lựa chọn thiết bị cuối cùng. Knockouts hỗ trợ đẩy các bộ phận ra khỏi nửa khuôn trên. Đệm khuôn, được lắp đặt trên giường, cung cấp áp lực hướng lên có kiểm soát trong quá trình thao tác kéo sâu để giữ phôi phẳng và ngăn ngừa nếp nhăn. Các thiết lập nâng cao có thể yêu cầu tích hợp với bộ phận tarô trong khuôn, hệ thống chuyển bộ phận hoặc băng tải loại bỏ phế liệu tự động. Thiết bị phải có các giao diện cơ học cần thiết, cổng khí nén và logic điều khiển để hỗ trợ các chức năng quan trọng này.
Việc xác định máy móc công nghiệp đòi hỏi phải cân đối giữa số vốn đầu tư trước mắt với các số liệu hoạt động dài hạn. Các nhóm kỹ thuật phải đánh giá mức độ ảnh hưởng của các kiến trúc khác nhau đến hiệu quả sản xuất tổng thể và chi phí chung của cơ sở.
Cấu hình cơ học tiêu chuẩn thể hiện chi phí vốn ban đầu thấp hơn so với các giải pháp thay thế dẫn động bằng servo tiên tiến. Để gia công phôi khối lượng lớn, chuyên dụng các bộ phận đơn giản sử dụng thép nhẹ, thiết lập cơ học mang lại kết quả nhanh chóng và đáng tin cậy. Tuy nhiên, công nghệ servo mang lại tính linh hoạt chưa từng có. Khả năng lập trình các biên dạng hành trình chính xác giúp giảm tỷ lệ phế liệu trên các vật liệu phức tạp, giảm thiểu các hoạt động hoàn thiện thứ cấp và cho phép một máy thực hiện các nhiệm vụ có thể yêu cầu nhiều máy chuyên dụng. Chi phí ban đầu cao hơn của máy ép servo thường được bù đắp bằng việc loại bỏ các bước xử lý tiếp theo.
Các hệ thống truyền động khác nhau thể hiện các đặc tính tiêu thụ năng lượng riêng biệt. Một bánh đà cơ khí tiêu thụ năng lượng liên tục để duy trì khối lượng quay của nó, ngay cả khi chạy không tải giữa các hành trình hoặc trong quá trình thay đổi khuôn. Ngược lại, hệ thống thủy lực và servo sử dụng nguồn điện theo yêu cầu, chỉ tạo ra dòng điện đáng kể trong quá trình tạo hình thực tế. Các cơ sở có mục tiêu tiêu thụ năng lượng nghiêm ngặt phải đánh giá các hồ sơ này theo lịch trình sản xuất cụ thể của họ. Máy ép servo thường kết hợp hệ thống thu hồi năng lượng, lưu trữ năng lượng phanh trong dãy tụ điện để sử dụng trong hành trình tiếp theo, làm giảm đáng kể nhu cầu năng lượng cao điểm.
Dụng cụ đại diện cho một khoản chi phí lớn liên tục trong quá trình dập kim loại. Khuôn dập lũy tiến cacbua chất lượng cao có thể có giá hàng chục hoặc hàng trăm nghìn đô la. Đầu tư vào một khung thẳng có độ cứng cao đòi hỏi chi phí ban đầu lớn hơn so với khung C tương đương. Tuy nhiên, việc loại bỏ độ lệch góc làm giảm đáng kể độ mài mòn của chày và khuôn. Việc kéo dài khoảng thời gian giữa mài khuôn và bảo trì sẽ bù đắp chi phí thiết bị ban đầu cao hơn một cách nhanh chóng, đặc biệt là trong các ứng dụng khối lượng lớn hoặc dung sai cao.
Việc lắp đặt máy móc công nghiệp nặng đặt ra những thách thức đáng kể về hậu cần và an toàn. Việc bỏ qua các hạn chế về cơ sở vật chất trong giai đoạn đặc tả sẽ dẫn đến chi phí vượt mức lớn, hư hỏng cấu trúc và trì hoãn vận hành.
Thiết bị có trọng tải lớn không thể đơn giản được đặt trên sàn bê tông 6 inch tiêu chuẩn. Các động lực sinh ra trong quá trình vận hành đòi hỏi phải có nền móng chuyên dụng. Các cơ sở thường cần tiến hành kiểm tra khả năng chịu lực của đất, đào và đổ các hố bê tông cốt thép được thiết kế để xử lý các tải trọng động cụ thể của máy. Hơn nữa, các kỹ sư phải chỉ định các giá đỡ giảm chấn hoặc miếng đệm cách ly để ngăn sóng xung kích làm hỏng cấu trúc tòa nhà, làm nứt các tầng liền kề hoặc gây nhiễu cho thiết bị gia công chính xác gần đó.
Việc vận hành máy dập nặng tiềm ẩn những rủi ro nghiêm trọng về an toàn. Tất cả các thiết bị phải tuân thủ nghiêm ngặt các tiêu chuẩn OSHA 1910.217 và ANSI B11.1. Thông số kỹ thuật phải bao gồm độ tin cậy của bộ điều khiển, đảm bảo rằng một lỗi thành phần nào đó trong hệ thống điều khiển sẽ không dẫn đến sự cố ngoài ý muốn. Các tích hợp an toàn bắt buộc bao gồm rèm sáng, bảng điều khiển bằng hai tay, bảo vệ chu vi vật lý và khóa trượt cơ học hạng nặng (khối an toàn) cho quy trình bảo trì khuôn.
Thời gian ngừng hoạt động phá hủy lịch trình sản xuất. Việc mua những nhãn hiệu không rõ ràng hoặc thiết bị không được hỗ trợ sẽ gây ra những rủi ro nghiêm trọng về tính sẵn có của các bộ phận. Đội ngũ kỹ thuật phải đảm bảo rằng các bộ phận thay thế quan trọng—như đĩa ly hợp khí nén, má phanh, phớt thủy lực, công tắc giới hạn cam quay và động cơ truyền động—có thể tiếp cận dễ dàng. Hợp tác với các nhà sản xuất có tên tuổi đảm bảo khả năng tiếp cận hỗ trợ kỹ thuật, các bộ phận được tiêu chuẩn hóa và giảm thiểu thời gian ngừng hoạt động liên quan đến bảo trì.
Việc lựa chọn thiết bị phù hợp là sự kết hợp được tính toán giữa thước đo vật liệu, hoạt động dự kiến, yêu cầu nghiêm ngặt về độ chính xác và khối lượng sản xuất dự kiến. Không có giải pháp phổ quát; thành công phụ thuộc hoàn toàn vào việc kết hợp khả năng cơ khí với nhu cầu kỹ thuật cụ thể và những hạn chế về cơ sở vật chất.
Để điều hướng quy trình đặc tả phức tạp này, hãy làm theo các bước tiếp theo có thể thực hiện được sau:
Kiểm tra kho khuôn hiện tại và dự kiến của bạn để ghi lại các yêu cầu chính xác về chiều cao đóng, chiều dài hành trình và kích thước bệ trước khi xem thông số kỹ thuật của máy.
Tính toán trọng tải tối đa cần thiết cho vật liệu dày nhất, có độ bền cao nhất của bạn, áp dụng nghiêm ngặt giới hạn an toàn 20% và tính đến lực tước.
Đánh giá khả năng chịu tải sàn của cơ sở, độ hở của cần trục trên cao và nguồn điện sẵn có để sớm loại trừ các kích thước máy không tương thích trong quy trình.
Tham khảo ý kiến trực tiếp với kỹ sư ứng dụng để tiến hành đánh giá khả năng tùy chỉnh, xác minh rằng loại ổ đĩa và kiến trúc khung đã chọn của bạn phù hợp với các hoạt động tạo hình cụ thể của bạn.
Được thành lập vào năm 1983, Chiết Giang Jinaolan Machine Tool sản xuất máy ép cơ khí và thiết bị dây chuyền dập tích hợp, bao gồm hệ thống cấp liệu, khuôn dập và các giải pháp chuyển giao. Với công suất máy ép cơ học từ 25 đến 2.400 tấn, công ty hỗ trợ các nhà sản xuất đang tìm kiếm giải pháp phối hợp cho các ứng dụng dập kim loại tự động và chính xác.
A: Tính lực cắt cần thiết bằng cách nhân tổng chu vi vết cắt với độ dày vật liệu và độ bền cắt của vật liệu. Thêm 10% đến 20% cho lực tước, sau đó áp dụng hệ số an toàn từ 20% đến 30% để xác định trọng tải yêu cầu cuối cùng. Điều này đảm bảo máy không bị quá tải trong quá trình hoạt động.
Đáp: Máy cơ sử dụng bánh đà và ly hợp dẫn động bằng động cơ để dẫn động trục khuỷu, mang lại tốc độ cao nhưng lực tối đa chỉ ở phần cuối hành trình. Máy thủy lực sử dụng áp suất chất lỏng và xi lanh, cung cấp tốc độ chậm hơn nhưng cung cấp đầy đủ trọng tải có thể điều chỉnh trong toàn bộ chiều dài hành trình.
Đáp: Tốc độ rất khác nhau tùy theo ứng dụng và thiết kế. Các hoạt động tạo hình nặng có thể chạy ở tốc độ 10 đến 18 Đột quỵ mỗi phút (SPM). Đột bao hình tốc độ cao tiêu chuẩn thường hoạt động trong khoảng từ 125 đến 250 SPM. Máy chuyên dụng, tốc độ cực cao dành cho các linh kiện nhỏ có thể đạt tới 1800 SPM.
Đáp: Khung sườn thẳng có bốn trụ đỡ, giúp loại bỏ hầu như độ lệch góc (ngang) khi chịu tải nặng. Độ cứng vượt trội này duy trì sự liên kết chặt chẽ giữa chày và khuôn, kéo dài tuổi thọ dụng cụ và đảm bảo độ chính xác cao. Khung C cho khả năng tiếp cận tốt hơn nhưng bị lệch khi dập nặng.
Đáp: Mặc dù có thể thực hiện được với công nghệ servo tiên tiến nhưng lại khó khăn về mặt cơ học với thiết bị tiêu chuẩn. Đột dập yêu cầu lực tác động tốc độ cao ở cuối hành trình (lý tưởng cho cơ khí), trong khi kéo sâu yêu cầu áp suất chậm hơn, duy trì trong suốt hành trình dài (lý tưởng cho thủy lực).
Trả lời: Vật liệu dày hơn đòi hỏi lực cắt hoặc hình thành lớn hơn theo cấp số nhân. Độ dày vật liệu tăng lên đòi hỏi công suất trọng tải cao hơn, khung cứng hơn để xử lý ứng suất tăng lên mà không bị lệch và có khả năng là một loại truyền động khác để quản lý dòng vật liệu và sốc xuyên qua.
A: Trọng tải ngược, hoặc sốc xuyên qua, xảy ra trong quá trình đột bao hình khi chày xuyên qua vật liệu. Việc giải phóng đột ngột áp suất tích tụ sẽ tạo ra một sóng xung kích dữ dội xuyên qua khung và hệ thống truyền động của máy. Trọng tải lùi quá mức gây ra hiện tượng mỏi kết cấu nghiêm trọng và hỏng hóc các bộ phận sớm.
