Đánh giá thấp trọng tải máy ép dẫn đến hỏng hóc thiết bị nghiêm trọng, thanh giằng bị gãy và dụng cụ bị vỡ, trong khi đánh giá quá cao dẫn đến chi phí vốn không cần thiết cho các máy quá khổ. Quá trình dập hiện đại liên quan đến các biến số phức tạp—Thép cường độ cao tiên tiến (AHSS), trạm khuôn lũy tiến và các góc cắt khác nhau—làm cho các tính toán lý thuyết cơ bản không đủ để sản xuất an toàn, liên tục. Đội ngũ kỹ thuật phải đối mặt với những dung sai chặt chẽ và yêu cầu về đặc tính vật liệu hàng ngày tại xưởng sản xuất. Dựa vào phỏng đoán sẽ phá hủy máy móc và làm dừng dây chuyền lắp ráp.
Để bảo vệ thiết bị và đảm bảo chất lượng bộ phận, các nhóm kỹ thuật và mua sắm phải sử dụng cách tiếp cận có hệ thống để tính toán trọng tải máy ép điện , tính toán các loại hoạt động, tính chất vật liệu, giới hạn an toàn và đường cong năng lượng máy ép. Đánh giá tải chính xác ngăn ngừa hiện tượng lệch khung và hư hỏng khuôn. Hướng dẫn này trình bày các phương pháp chính xác cần thiết để xác định kích thước chính xác cho hoạt động dập của bạn và giúp quá trình sản xuất của bạn diễn ra không bị gián đoạn.
Mục lục
Công thức cơ bản: Trọng tải cắt về cơ bản được điều khiển bởi độ bền cắt, độ dày và tổng chu vi cắt của vật liệu, nhưng phải được điều chỉnh để phù hợp với lực cắt của dụng cụ.
Quy tắc 30%: Tiêu chuẩn ngành yêu cầu thêm giới hạn an toàn tối thiểu 30% vào tổng trọng tải tính toán trước khi chọn kích thước máy ép cơ học tiêu chuẩn.
Lực so với năng lượng: Trọng tải (lực) chỉ bằng một nửa phương trình; máy ép cơ học cũng phải có năng lượng bánh đà cần thiết để duy trì lực đó trong khoảng cách làm việc cần thiết.
Độ phức tạp của khuôn lũy tiến: Tổng trọng tải trong quá trình dập lũy tiến phải tính đến các hoạt động đồng thời, tải lệch tâm và sốc đột ngột (trọng tải ngược).
Người vận hành phải hiểu sự khác biệt quan trọng giữa tải yêu cầu và công suất định mức. Trọng tải yêu cầu là tải trọng cao nhất được yêu cầu bởi hoạt động dập cụ thể. Lực này cắt, uốn cong hoặc tạo thành phần kim loại. Định mức trọng tải máy ép là tải tối đa mà máy có thể cung cấp một cách an toàn mà không làm hỏng cấu trúc. Hai số này không thể hoán đổi cho nhau. Một máy có công suất 200 tấn không thể chạy liên tục tải trọng yêu cầu 200 tấn mà không bị mài mòn nghiêm trọng. Bạn phải tính toán chính xác lực cần thiết để khớp với công suất máy đã được xác định phù hợp. Chạy máy ép ở mức tối đa tuyệt đối hàng ngày sẽ đảm bảo hỏng hóc thành phần sớm.
Việc vượt quá công suất máy ép sẽ gây ra hiện tượng lệch giường và ram quá mức. Khung kim loại uốn cong dưới áp lực cực lớn. Độ lệch này dẫn đến sự mài mòn sớm của khuôn và các bộ phận nằm ngoài khả năng chịu đựng. Các cú đấm không thẳng hàng với khuôn trong quá trình đột quỵ. Ma sát sinh ra sẽ làm cùn dụng cụ ngay lập tức và gây ra hiện tượng mòn nghiêm trọng trên các lưỡi cắt. Quá tải nghiêm trọng gây hư hỏng trục khuỷu nghiêm trọng. Các thanh giằng bị gãy dưới áp lực kéo quá lớn, biến hoạt động sản xuất thông thường thành công việc sửa chữa lớn. Tính toán chính xác giữ lực tác dụng tốt trong giới hạn đàn hồi của khung ép. Điều này giúp duy trì tuổi thọ của khuôn, duy trì kích thước bộ phận nghiêm ngặt và giữ cho thanh ram song song hoàn hảo với tấm đỡ.
Hoạt động làm trống tạo ra sự giải phóng tải đột ngột. Cú đấm tạo ra áp lực lớn trước khi vật liệu cuối cùng bị gãy. Sự gãy xương đột ngột này sẽ giải phóng năng lượng dự trữ ngay lập tức. Chúng tôi gọi đây là cú sốc đột ngột hoặc trọng tải ngược. Trọng tải ngược không được tính toán sẽ phá hủy các ổ trục và kết nối ép. Thanh ram giật mạnh xuống rồi bật trở lại. Sóng xung kích này truyền qua toàn bộ cấu trúc máy, làm lỏng bu lông và làm nứt các bộ phận đúc. Tính toán lực cắt phía trước giúp dự đoán lực cắt ngược gây ra. Sau đó, các kỹ sư có thể triển khai các giải pháp giảm chấn để bảo vệ thiết bị và kéo dài tuổi thọ của bộ truyền động máy ép.
Việc xác định kích thước máy ép một cách chính xác sẽ ngăn chặn việc yêu cầu quá cao về thông số kỹ thuật của thiết bị. Mua một máy ép 600 tấn cho công việc 200 tấn sẽ gây lãng phí vốn. Máy lớn hơn tiêu tốn nhiều diện tích sàn hơn và yêu cầu nền móng nặng hơn. Chúng cũng tiêu thụ nhiều năng lượng điện hơn để quay những bánh đà khổng lồ. Tuy nhiên, việc sử dụng máy ép dưới kích thước nhỏ sẽ dẫn đến sự cố liên tục và mất thời gian sản xuất. Tính toán chính xác đảm bảo máy đủ mạnh cho các công việc được lên kế hoạch nặng nề nhất của cơ sở mà không lãng phí tài nguyên. Bạn đạt được sự cân bằng hoàn hảo giữa công suất máy và hiệu quả tài chính bằng cách biết chính xác lực mà các bộ phận của bạn thực sự yêu cầu là bao nhiêu.
Các kim loại khác nhau đòi hỏi lực cắt rất khác nhau. Cắt thép nhẹ dễ dàng hơn thép không gỉ. Nhôm đòi hỏi ít lực hơn thép carbon. Thép cường độ cao tiên tiến (AHSS) và Thép cường độ siêu cao (UHSS) yêu cầu trọng tải lớn. Bạn phải biết chính xác loại vật liệu. Độ bền cắt quyết định lực cắt. Các kỹ sư thường ước tính độ bền cắt ở mức 70 đến 80 phần trăm độ bền kéo cuối cùng của vật liệu (UTS). Việc sử dụng UTS thay vì lực cắt sẽ đánh giá quá cao lực đột bao hình cần thiết. Luôn xác minh chứng nhận vật liệu cụ thể trước khi hoàn tất tính toán, vì đặc tính cuộn dây khác nhau giữa các nhà máy thép.
Loại vật liệu |
Độ bền kéo ước tính (PSI) |
Độ bền cắt ước tính (PSI) |
|---|---|---|
Nhôm (5052-H32) |
33.000 |
20.000 |
Thép nhẹ (1018 cán nguội) |
64.000 |
45.000 |
Thép không gỉ (304) |
73.000 |
55.000 |
AHSS (DP780) |
113.000 |
85.000 |
Độ dày vật liệu có mối quan hệ tuyến tính trực tiếp với lực cắt cần thiết. Tăng gấp đôi độ dày vật liệu sẽ tăng gấp đôi trọng tải yêu cầu. Vật liệu dày hơn cũng cần nhiều năng lượng hơn từ bánh đà để đẩy chày xuyên qua kim loại. Bạn phải đo dung sai độ dày tối đa có thể. Tấm kim loại thay đổi một chút từ cuộn này sang cuộn khác. Nếu bản in yêu cầu thép 0,125 inch với dung sai +/- 0,010, hãy luôn sử dụng 0,135 inch trong tính toán của bạn. Điều này ngăn chặn tình trạng quá tải bất ngờ khi cuộn dây dày hơn một chút đi vào bộ cấp liệu. Bỏ qua dung sai độ dày là nguyên nhân phổ biến khiến máy in bị đình trệ không rõ nguyên nhân.
Tổng chiều dài cắt xác định lực cản tổng thể mà chày đáp ứng. Bạn phải tính tổng chu vi cho các biên dạng trống phức tạp. Đo mọi đường cong, khía và cạnh thẳng. Thêm chu vi của tất cả các lỗ xỏ bên trong. Một bộ phận lớn có hình dạng đơn giản có thể yêu cầu trọng tải ít hơn một bộ phận nhỏ có các đường cắt phức tạp. Phần mềm CAD dễ dàng cung cấp chiều dài chu vi chính xác. Sử dụng phép đo chính xác này thay vì ước tính sơ bộ để đảm bảo dự đoán tải chính xác. Việc thiếu một vài lỗ bên trong trong tính toán chu vi của bạn sẽ làm mất đi toàn bộ yêu cầu về trọng tải.
Tình trạng dụng cụ làm thay đổi đáng kể lực cần thiết. Những cú đấm sắc bén cắt kim loại một cách sạch sẽ và hiệu quả. Những cú đấm cùn buộc vật liệu bị rách thay vì cắt. Hành động xé rách này làm tăng đáng kể trọng tải cần thiết. Khoảng hở đột lỗ không đúng cách cũng làm tăng tải. Khe hở quá chặt gây ra hiện tượng cắt thứ cấp, buộc máy ép phải làm việc vất vả gấp đôi. Khe hở quá lỏng sẽ gây ra sự uốn cong quá mức trước khi vết nứt xảy ra, tạo ra các vệt lớn và cần nhiều lực hơn để đẩy sên qua ma trận khuôn. Duy trì khoảng hở tối ưu—thường là 8 đến 12 phần trăm độ dày vật liệu đối với thép nhẹ—giữ cho trọng tải thực tế phù hợp với các tính toán lý thuyết của bạn.
Trọng tải cho phép phụ thuộc vào dụng cụ nhiều như máy. Một máy ép có thể có công suất 100 tấn. Tuy nhiên, các chày riêng lẻ có giới hạn năng suất nén cụ thể. Những cú đấm mảnh mai sẽ bị vênh và vỡ rất lâu trước khi máy ép đạt công suất tối đa. Bạn phải tính toán trọng tải đục lỗ tối đa cho phép. So sánh lực cắt cần thiết với cường độ nén của vật liệu đục lỗ. Nâng cấp lên chày thép hoặc cacbua tốc độ cao nếu tải vượt quá giới hạn chảy của thép công cụ tiêu chuẩn. Một cú đấm vỡ sẽ phá hủy khối khuôn và làm hỏng quá trình sản xuất.

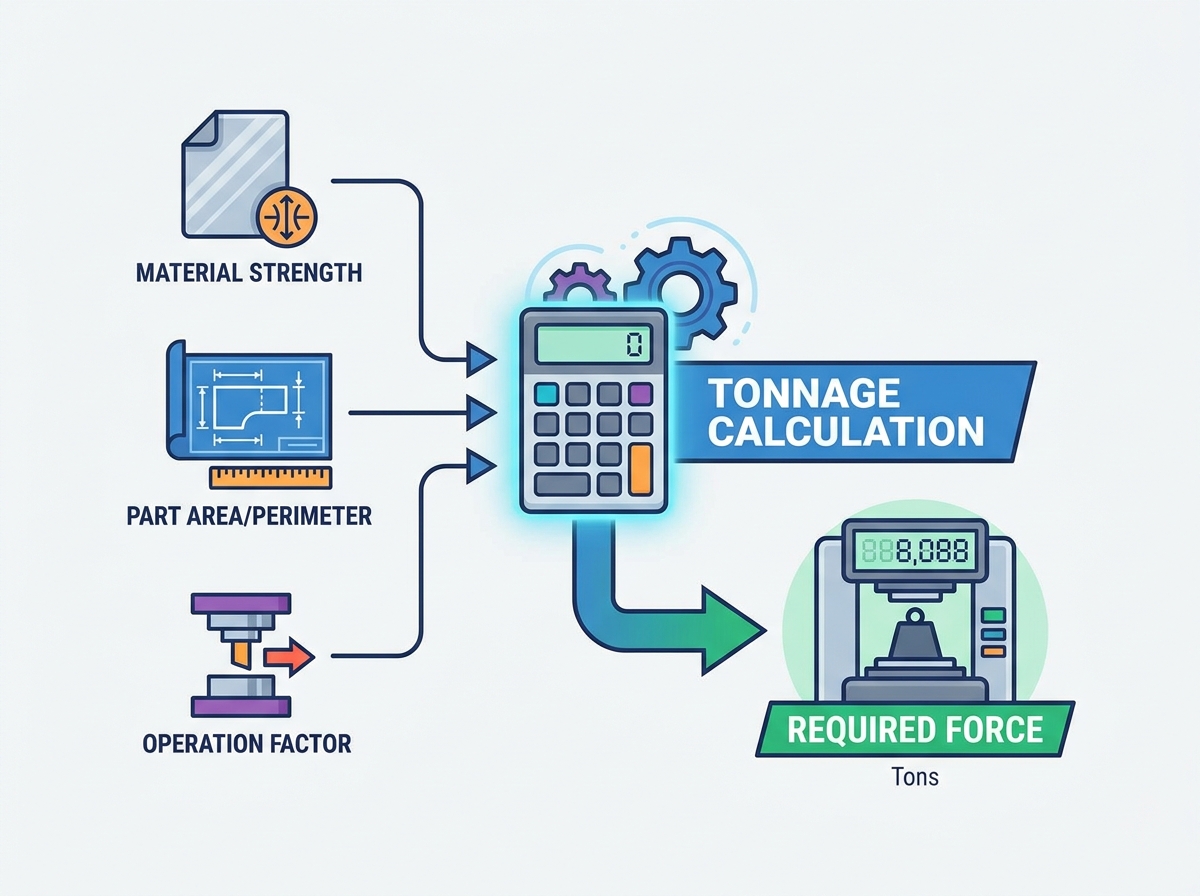

Công thức cốt lõi cho các hoạt động cắt rất đơn giản. Bạn nhân ba biến cụ thể. Trọng tải bằng Chu vi nhân với Độ dày nhân với Độ bền cắt. Bạn phải quy đổi số cuối cùng thành tấn bằng cách chia cho 2.000 (nếu dùng pound). Phương trình cơ bản này áp dụng cho bất kỳ hình dạng hoặc hình dạng nào. Đảm bảo tất cả các phép đo sử dụng cùng một hệ thống đơn vị. Việc trộn lẫn đơn vị inch và số liệu gây ra lỗi tính toán lớn.
Ví dụ: tính toán trọng tải cho phôi chu vi 10 inch bằng thép nhẹ 0,125 inch với cường độ cắt 45.000 PSI trông như thế này: (10 × 0,125 × 45.000) / 2.000. Kết quả là 28,12 tấn. Sau đó, bạn thêm biên độ an toàn của mình vào số cơ sở này.
Các cửa hàng thường sử dụng công thức đơn giản hóa cho các lỗ tròn bằng thép nhẹ. Bạn nhân Đường kính chày với Độ dày vật liệu. Sau đó, bạn nhân kết quả đó với hằng số 80. Điều này sẽ nhanh chóng cung cấp hàng tấn áp lực cần thiết. Phím tắt này chỉ hoạt động đối với thép nhẹ tiêu chuẩn. Không sử dụng phím tắt này cho thép không gỉ hoặc nhôm.
Dụng cụ cắt làm giảm trọng tải cao điểm. Cú đấm bước có nghĩa là thực hiện một số cú đấm ngắn hơn những cú đấm khác. Họ đánh vật liệu vào những thời điểm khác nhau. Thêm lực cắt góc vào mặt khuôn cũng làm giảm tải trọng đỉnh. Cú đấm cắt vật liệu dần dần giống như một chiếc kéo. Điều này phân phối hành động cắt trên một phần hành trình dài hơn. Nó làm giảm lực cực đại nhưng đòi hỏi tổng năng lượng chính xác từ bánh đà.
Hoạt động uốn yêu cầu tính toán khác nhau dựa trên loại khuôn. Công thức uốn chữ V dựa vào chiều rộng lỗ khuôn. Chúng tôi gọi đây là tỷ lệ V-die. Lực cần thiết phụ thuộc vào bình phương độ dày vật liệu, nhân với độ bền kéo, chia cho độ mở của khuôn. Việc mở khuôn chữ V rộng hơn đòi hỏi trọng tải ít hơn nhưng tạo ra bán kính uốn cong bên trong lớn hơn. Uốn chữ U đòi hỏi lực lớn hơn đáng kể so với uốn chữ V vì vật liệu kéo dọc theo thành khuôn, tạo ra ma sát lớn. Các hoạt động lau và tạo mép mép yêu cầu tính toán trọng tải cụ thể dựa trên chiều dài mặt bích và cường độ năng suất vật liệu. Luôn tính đến lực chạm đáy nếu khuôn đồng xu với bán kính để đặt góc.
Tính toán lực kéo dự đoán tải trọng cần thiết để kéo phôi phẳng thành hình dạng 3D. Công thức sử dụng đường kính phôi, đường kính chày, độ dày vật liệu và độ bền kéo. Vẽ kéo dài và nén kim loại đồng thời. Bản vẽ sâu cần có giá đỡ trống hoặc đệm khuôn. Đệm giữ phôi tại chỗ để tránh bị nhăn khi kim loại chảy vào khoang khuôn. Bạn phải thêm 15 đến 30 phần trăm trọng tải kéo để tạo ra lực đệm này. Việc không bổ sung thêm trọng tải đệm sẽ dẫn đến máy ép bị đình trệ và các bộ phận bị hỏng.
Hoạt động ép đòi hỏi trọng tải cao nhất trên mỗi inch vuông. Đúc, dập nổi và định cỡ buộc kim loại chảy vào các khoang khuôn kín. Những hoạt động này đòi hỏi áp lực lớn. Chúng thường yêu cầu cường độ nén của vật liệu gấp 3 đến 5 lần. Toàn bộ diện tích bề mặt dưới cú đấm chịu tải trọng cực lớn. Bạn tính tổng diện tích bề mặt và nhân nó với hệ số áp suất đúc cụ thể cho kim loại đó. Luôn nhấn kích thước một cách thận trọng cho các ứng dụng đúc để tránh làm hỏng khung. Một sự điều chỉnh quá nhẹ về ram trong quá trình tạo hình sẽ làm nứt khung ép ngay lập tức.
Loại hoạt động |
Công thức/Hướng dẫn chuẩn |
Các biến chính |
|---|---|---|
Làm trống/xỏ lỗ |
(Chu vi × Độ dày × Độ bền cắt) / 2000 |
Tổng chiều dài cắt, độ dày vật liệu, độ bền cắt |
Lỗ thép nhẹ (Phím tắt) |
Đường kính × Độ dày × 80 |
Đường kính cú đấm, độ dày vật liệu |
Uốn chữ V |
(Độ dày2 × Độ bền kéo × Chiều dài) / Độ mở chữ V |
Chiều rộng khuôn mở, độ bền kéo, chiều dài uốn cong |
Vẽ sâu |
Lực kéo + (Lực đệm 15% đến 30%) |
Đường kính trống, đường kính đục lỗ, độ bền kéo |
Đúc/Dập nổi |
Diện tích bề mặt × (3 đến 5 × Cường độ nén) |
Tổng diện tích nén, giới hạn nén vật liệu |
Khuôn lũy tiến thực hiện nhiều thao tác một cách tuần tự. Tổng số yêu cầu khuôn bằng tổng của tất cả các trạm đang hoạt động. Bạn phải tính toán riêng trọng tải của từng trạm riêng lẻ. Tính toán tải xuyên thấu. Tính toán tải trọng tạo hình. Tính toán tải kéo và tải cắt. Thêm tất cả các tải cao điểm này lại với nhau. Tổng này đại diện cho lực tối đa tuyệt đối mà khuôn có thể yêu cầu nếu tất cả các trạm đạt mức tải tối đa cùng một lúc. Tổng cơ sở này là điểm khởi đầu của bạn để đánh giá khuôn lũy tiến. Nếu bạn có khuôn 5 trạm với tải trọng 15, 0, 20, 40 và 10 tấn, yêu cầu cơ bản của bạn là 85 tấn trước giới hạn an toàn.
Sự phân bổ trọng tải không đồng đều tạo ra những rủi ro nghiêm trọng trong khuôn lũy tiến. Vẽ đậm ở một đầu và xỏ nhẹ ở đầu kia tạo ra một khoảnh khắc bùng nổ. Máy ép cố gắng nghiêng. Điều này làm hỏng khoảng trống gib và phá hủy sự căn chỉnh khuôn. Bạn phải tính toán trọng tâm của toàn bộ khuôn. Đảm bảo tâm tải này thẳng hàng với đường tâm của thanh nén. Nếu mô men lật vượt quá giới hạn tải lệch tâm cho phép của máy ép, bạn phải thiết kế lại bố cục khuôn. Bạn có thể thêm các trạm giả hoặc chuyển các thao tác nặng về gần tâm của đế khuôn để cân bằng lực.
Các kỹ sư sắp xếp xen kẽ chiều dài cú đấm để giảm tổng trọng tải tối đa. Bạn thay đổi chiều dài của chày một khoảng bằng một nửa hoặc toàn bộ độ dày vật liệu. Trạm một kết thúc việc cắt ngay khi trạm hai bắt đầu. Điều này ngăn cản tất cả các trạm đạt trọng tải cao nhất cùng một lúc. Đáng kinh ngạc cắt giảm đáng kể trọng tải báo chí cần thiết. Nó cũng làm giảm sốc trọng tải ngược. Khung ép chịu một loạt tải trọng nhỏ hơn thay vì một tác động lớn. Điều này giúp kéo dài tuổi thọ của cả khuôn và máy ép. Việc loạng choạng thích hợp sẽ biến tải trọng tối đa 100 tấn thành ba tải 35 tấn riêng biệt trải đều trên hành trình.
Tính toán thủ công có chỗ cho lỗi của con người. Chúng tôi khuyến nghị sử dụng máy tính trọng tải kỹ thuật số và phần mềm mô phỏng tạo hình. Những công cụ này lập bản đồ chính xác tải theo từng trạm. Họ mô phỏng hầu như toàn bộ hành trình. Phần mềm Phân tích phần tử hữu hạn (FEA) dự đoán độ mỏng vật liệu và yêu cầu lực chính xác. Bạn có thể xác định các vấn đề tải lệch tâm trước khi cắt bất kỳ loại thép công cụ nào. Xác thực kỹ thuật số ngăn ngừa những sai lầm tốn kém và đảm bảo máy ép được chọn có thể xử lý các lực động của khuôn lũy tiến. Dựa vào xác nhận phần mềm là thông lệ tiêu chuẩn cho các bộ phận ô tô và hàng không vũ trụ phức tạp.
Tính toán lý thuyết đại diện cho điều kiện hoàn hảo. Tầng cửa hàng hiếm khi cung cấp điều kiện hoàn hảo. Bạn phải áp dụng hệ số an toàn nghiêm ngặt. Tính tổng trọng tải lý thuyết. Thêm biên độ an toàn 30 phần trăm vào con số đó. Điều này gây ra sự thay đổi độ dày vật liệu, dụng cụ bị cùn và ma sát động. Khi bạn có số cuối cùng này, hãy chọn kích thước báo chí tiêu chuẩn tiếp theo phía trên nó. Nếu phép tính của bạn cộng với 30 phần trăm bằng 180 tấn, bạn chọn máy ép 200 tấn. Không bao giờ chạy máy ép ở chính xác 100% công suất định mức của nó. Chạy ở công suất tối đa sẽ không có khả năng xảy ra lỗi khi chày bị cùn hoặc cuộn dây dày hơn đi vào máy.
Giới hạn trọng tải được áp dụng khác nhau trên các kiến trúc báo chí khác nhau. Máy ép khung chữ C bị lệch góc vốn có. Mặt trước mở cho phép khung có thể ngáp khi chịu tải nặng. Máy ép thẳng có khung hộp kín. Chúng chống lại độ lệch tốt hơn nhiều và xử lý tải trọng lệch tâm một cách an toàn. Máy ép cắt khuôn phẳng phân bổ lực khác với máy ép dập truyền thống. Bạn phải kết hợp kiến trúc máy với các yêu cầu cụ thể của khuôn. Không đặt các khuôn dập lũy tiến nặng trên máy ép khung chữ C. Độ lệch góc sẽ phá hủy sự căn chỉnh liên tục của khuôn và gây ra hiện tượng gãy chày liên tục.
Máy ép cơ học không cung cấp toàn bộ trọng tải trong toàn bộ hành trình. Chúng chỉ được đánh giá cho toàn bộ trọng tải ở một khoảng cách cụ thể phía trên điểm chết dưới (BDC). Khoảng cách này thường nằm trong khoảng từ 1/16 inch đến 1/4 inch trên BDC. Các thao tác vẽ sẽ đưa vật liệu lên cao trong nét vẽ. Công suất máy ép sẵn có giảm mạnh ở độ cao này. Một máy ép 200 tấn chỉ có thể tạo ra lực 80 tấn cao hơn BDC 2 inch. Bạn phải tham khảo biểu đồ đường cong trọng tải của nhà sản xuất để xác minh lực sẵn có tại điểm va chạm chính xác. Bỏ qua đường cong trọng tải là lý do chính khiến máy ép bị đình trệ trong quá trình vận hành kéo sâu.
Lực và năng lượng là hai yêu cầu cơ học khác nhau. Trọng tải là sức mạnh thể chất để đẩy cú đấm xuyên qua kim loại. Năng lượng của bánh đà là công suất duy trì cần thiết để duy trì lực đó trên một khoảng cách cụ thể. Máy ép có thể có đủ sức mạnh để cắt một phần. Tuy nhiên, nó có thể thiếu năng lượng của động cơ và bánh đà để đẩy qua vật liệu dày hoặc các rãnh sâu. Nếu hoạt động tiêu tốn quá nhiều năng lượng, bánh đà sẽ chậm lại. Động cơ bị trượt và máy ép ngừng hoạt động giữa hành trình. Luôn kiểm tra công suất năng lượng của bánh đà cùng với xếp hạng trọng tải, đặc biệt đối với việc dập tốc độ cao liên tục.
Thép cường độ cao tiên tiến thay đổi mọi quy tắc truyền thống. Việc dập AHSS gây ra sự gia tăng theo cấp số nhân của lực cần thiết. Vật liệu chống biến dạng mạnh mẽ. Nó cũng đòi hỏi một lượng lớn năng lượng của bánh đà. Máy ép tiêu chuẩn uốn cong và dừng khi chạy các bộ phận UHSS. Bạn phải sử dụng khung ép chuyên dụng, có độ cứng cao. Những máy này có đặc điểm là thân răng được gia cố, giường nặng hơn và bộ truyền động cỡ lớn. Dụng cụ tiêu chuẩn cũng bị vỡ dưới tải AHSS. Bạn phải nâng cấp lên thép công cụ cao cấp và lớp phủ lắng đọng hơi vật lý (PVD) tiên tiến để tồn tại dưới áp suất và ma sát cực lớn do thép hai pha và thép martensitic tạo ra.
Trọng tải ngược phá hủy máy móc nhanh hơn quá tải về phía trước. Giới hạn trọng tải lùi thường nằm ở mức 10 đến 20 phần trăm công suất ép tiến. Một máy ép 400 tấn chỉ có thể xử lý được lực sốc đột ngột từ 40 đến 80 tấn. Bạn phải tính toán tải ngược dự kiến trong giai đoạn thiết kế khuôn. Chiến lược giảm nhẹ là bắt buộc đối với việc xóa trống nặng. Lắp đặt bộ giảm chấn hoặc hệ thống giảm chấn thủy lực dưới bệ máy ép. Các thiết bị này hấp thụ năng lượng giải phóng đi xuống, bảo vệ các kết nối máy nén và vòng bi khỏi sự cố nghiêm trọng. Giảm chấn thích hợp sẽ kéo dài tuổi thọ của bộ truyền động máy ép lên hàng chục năm.
Người vận hành phải xác định ngay trọng tải ngược trên sàn xưởng. Lắng nghe những tiếng động lớn trong quá trình cắt. Chú ý đến độ rung của máy ép quá mức. Nếu sàn rung lắc mạnh tức là trọng tải lùi quá cao. Kiểm tra bằng mắt thường sẽ phát hiện ra các đai ốc thanh giằng bị lỏng hoặc lớp sơn bong tróc xung quanh núm vặn máy ép. Chúng tôi ủng hộ mạnh mẽ việc lắp đặt thiết bị giám sát trọng tải trong khuôn. Những cảm biến này theo dõi cú sốc nhanh trong thời gian thực. Chúng tự động dừng máy ép nếu tải ngược vượt quá giới hạn vận hành an toàn. Màn hình trọng tải cung cấp dữ liệu chính xác cần thiết để điều chỉnh độ lệch của chày và tối ưu hóa khuôn.
Tính toán trọng tải máy ép chính xác là sự đánh giá năng động về các đặc tính vật liệu, thiết kế dụng cụ và khả năng ép cơ học. Dựa vào các phím tắt lỗi thời đảm bảo sẽ làm hỏng thiết bị. Khi đánh giá một máy ép mới hoặc định tuyến một khuôn mới, các đội phải ưu tiên tổng tải trọng tính toán, vị trí hành trình khi va chạm, năng lượng của bánh đà và khả năng tải lệch tâm. Tính toán phù hợp bảo vệ khoản đầu tư vốn của bạn và đảm bảo chất lượng bộ phận ổn định.
Thực hiện các hành động sau để đảm bảo hoạt động dập của bạn:
Xác thực tất cả các tính toán thủ công bằng phần mềm mô phỏng hình thành phân tích phần tử hữu hạn (FEA) nâng cao trước khi hoàn thiện các thiết kế dụng cụ.
Kiểm tra các trạm khuôn lũy tiến hiện có để xác định các cơ hội cho độ dài đột lỗ đáng kinh ngạc và giảm tải lúc cao điểm.
Tham khảo ý kiến của nhà sản xuất máy dập để có được biểu đồ đường cong trọng tải cụ thể cho từng máy trong xưởng của bạn.
Cài đặt bộ giám sát trọng tải trong khuôn để theo dõi cú sốc đột ngột theo thời gian thực và ngăn ngừa hư hỏng do trọng tải ngược.
Trả lời: Công thức tiêu chuẩn là Chu vi nhân với Độ dày vật liệu nhân với Độ bền cắt của vật liệu. Để ước tính nhanh chóng tại xưởng về các lỗ tròn bằng thép nhẹ, hãy nhân Đường kính đục lỗ với Độ dày vật liệu, sau đó nhân với hằng số 80 để có số tấn cần thiết.
Đáp: Các tiêu chuẩn ngành yêu cầu thêm giới hạn an toàn tối thiểu 30 phần trăm vào tổng trọng tải tính toán của bạn. Bộ đệm này tính đến sự thay đổi độ dày vật liệu, độ mòn dụng cụ, ma sát động và những thay đổi không mong muốn về độ bền kéo của vật liệu trong quá trình sản xuất.
Đ: Vâng. Việc thêm lực cắt góc vào mặt chày hoặc khuôn sẽ làm giảm trọng tải tối đa cần thiết. Nó kéo dài hành động cắt trong khoảng thời gian hành trình dài hơn, cắt kim loại dần dần. Tuy nhiên, nó không làm giảm tổng năng lượng bánh đà cần thiết để hoàn thành quá trình cắt.
A: Trọng tải ngược, hay sốc xuyên qua, là sự giải phóng năng lượng đột ngột khi vật liệu bị gãy trong quá trình đột bao hình. Nó kéo ram báo chí xuống một cách thô bạo. Bạn có thể phát hiện ra nó bằng những tiếng động lớn, độ rung máy nghiêm trọng và tình trạng lỏng các thanh giằng hoặc các kết nối của máy ép.
A: Tính riêng tải trọng cao điểm cho từng trạm riêng lẻ. Tổng hợp các tải riêng lẻ này để tìm lực yêu cầu tối đa tuyệt đối. Cuối cùng, điều chỉnh tổng số này xuống nếu bạn sử dụng độ dài chày so le để tránh tác động đồng thời trên tất cả các trạm.
