Trong các hoạt động dập và tạo hình kim loại, độ chính xác phụ thuộc vào sự căn chỉnh kích thước chính xác giữa máy ép và dụng cụ. Tính toán sai hoặc cài đặt chiều cao đóng không đúng là nguyên nhân chính gây ra sự cố khuôn nghiêm trọng, mài mòn dụng cụ sớm và hư hỏng nghiêm trọng đối với các bộ phận máy ép như cánh tay pitman hoặc trục khuỷu. Đối với người mua kỹ thuật và người giám sát kỹ thuật, việc không khớp các thông số kỹ thuật máy in với kho khuôn hiện có sẽ dẫn đến thiết bị không thể sử dụng được hoặc trang bị thêm tốn kém. Hướng dẫn này trình bày chi tiết về cơ chế kỹ thuật của chiều cao đóng máy ép điện , cách nó chỉ ra khả năng tương thích của khuôn và các tiêu chí đánh giá quan trọng cần có khi tiêu chuẩn hóa quy trình thiết lập hoặc mua máy ép mới.
Đường cơ sở kỹ thuật: Chiều cao đóng máy ép điện được xác định nghiêm ngặt là khoảng cách từ đáy thanh trượt (ram) đến đầu bệ máy ép (bàn làm việc phía dưới) khi hành trình ở Điểm chết dưới (BDC) và điều chỉnh trượt ở điểm cao nhất.
Phân biệt chiều cao khuôn: Chiều cao đóng máy ép là kích thước máy cố định (có phạm vi điều chỉnh), trong khi chiều cao khuôn (chiều cao đóng) là kích thước dụng cụ. Không gian ép sẵn có phải luôn phù hợp với chiều cao khuôn cộng với bất kỳ tấm đệm nào.
Giảm thiểu rủi ro: Tiêu chuẩn hóa các tính toán chiều cao đóng và đào tạo người thiết lập khuôn ngăn chặn việc điều chỉnh quá mức, điều này có thể ảnh hưởng đến khả năng chịu tải của máy ép và tính toàn vẹn cấu trúc.
Tác động của việc mua sắm: Khi đánh giá một máy ép công suất mới, phạm vi điều chỉnh thanh trượt và thông số kỹ thuật về chiều cao đóng phải phù hợp với khuôn lớn nhất và nhỏ nhất của cơ sở để đảm bảo tính linh hoạt trong vận hành mà không yêu cầu tấm đệm hoặc tấm nâng quá mức.
Mục lục

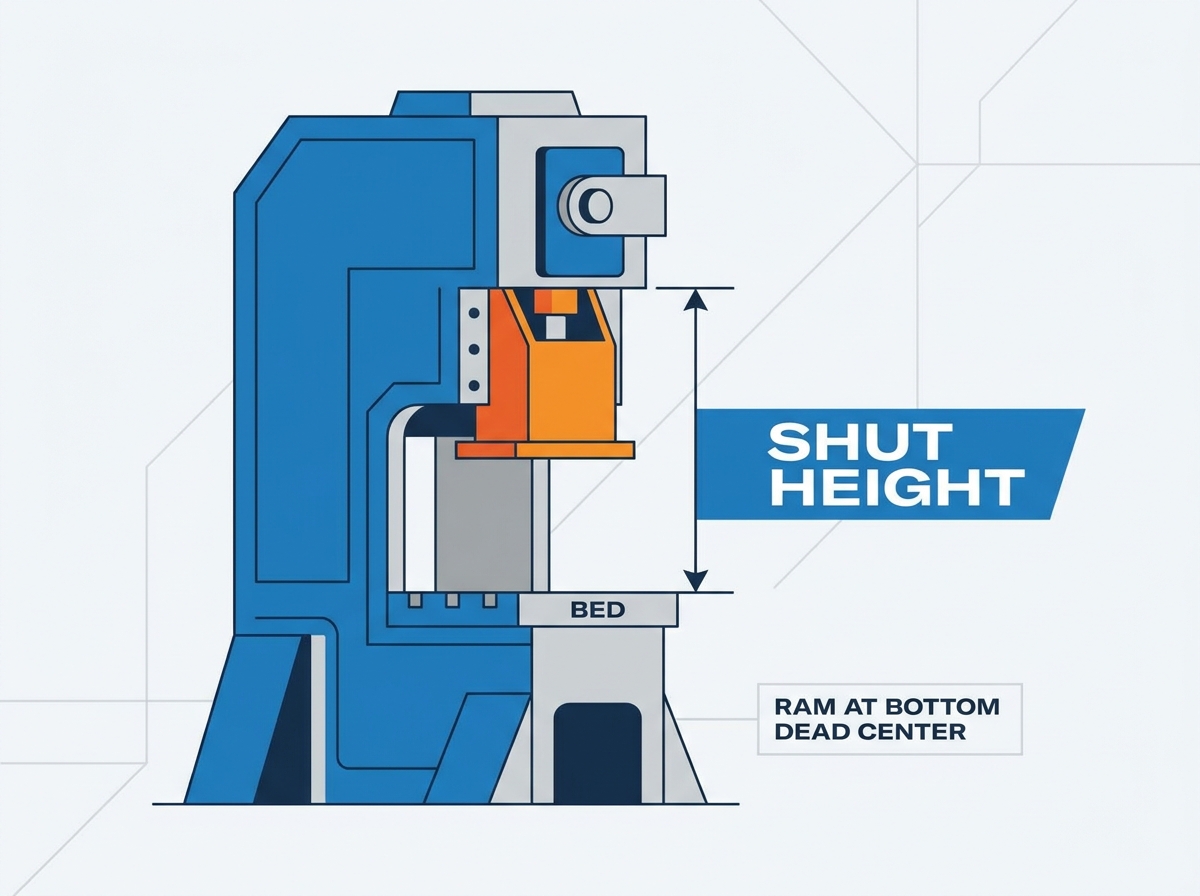

Hiểu kích thước máy đòi hỏi phải tuân thủ nghiêm ngặt các điểm đo tiêu chuẩn. Bạn đo chiều cao đóng từ mặt dưới của thanh trượt, còn được gọi là thanh trượt, trực tiếp xuống bề mặt trên của bệ ép. Bàn ép đóng vai trò là bàn làm việc chính phía dưới nơi tấm đệm thường được gắn vào. Để thiết lập phép đo cơ bản chính xác, máy phải ở trạng thái cơ học cụ thể. Hành trình ép phải được định vị chính xác tại Điểm chết dưới (BDC). Hơn nữa, cơ chế điều chỉnh trượt phải được đặt ở vị trí hướng lên trên. Cấu hình này thể hiện khoảng cách thẳng đứng tối đa có thể có giữa cầu trượt và sàn ở cuối hành trình.
Khi đo khoảng cách này, người vận hành phải đảm bảo cả hai bề mặt hoàn toàn không có mảnh vụn, dầu nặng hoặc sên kim loại. Ngay cả một mảnh kim loại vụn nhỏ bị kẹt dưới dụng cụ đo cũng sẽ làm sai lệch phép tính cơ bản. Bạn phải đo từ mặt được gia công thực tế của slide, không phải từ bất kỳ tấm phụ kèm theo hoặc phần cứng thay khuôn nhanh (QDC) nào, trừ khi các thành phần đó được gắn cố định và được đưa vào thông số kỹ thuật cố định của máy.
Bạn phải phân biệt giữa kích thước máy và kích thước dụng cụ. Chiều cao khuôn, thường được gọi là chiều cao đóng, thể hiện chiều cao thẳng đứng tổng thể của bộ khuôn khi nó được đóng hoàn toàn. Ở trạng thái này, chày phía trên được ăn khớp hoàn toàn với khối khuôn phía dưới và các chốt dẫn hướng được đặt ở độ sâu làm việc tối đa của chúng. Chiều cao đóng máy ép là thông số máy cố định có phạm vi điều chỉnh cụ thể. Mối quan hệ giữa hai số liệu này quyết định khả năng tương thích trong hoạt động.
Chiều cao đóng làm việc của máy ép phải luôn bằng chiều cao khuôn cộng với độ dày của bất kỳ tấm đệm nào được sử dụng trong quá trình thiết lập. Nếu khuôn nằm trực tiếp trên một tấm đệm, thì độ dày tấm đó sẽ tiêu tốn một phần không gian sẵn có của máy. Các kỹ sư công cụ thiết kế khuôn để vận hành ở một độ cao khép kín cụ thể nhằm đảm bảo vật liệu được tạo hình chính xác mà không nén quá mức các lò xo khí nitơ hoặc bộ tháo gỡ urethane được tích hợp trong dụng cụ.
Số liệu | Loại | Sự định nghĩa | Trạng thái đo |
|---|---|---|---|
Nhấn Chiều cao đóng | Kích thước máy | Khoảng cách từ mặt trượt đến giường ép. | Hành trình ở BDC, điều chỉnh trượt lên hoàn toàn. |
Chiều cao khuôn (Chiều cao đóng) | Kích thước dụng cụ | Tổng chiều cao thẳng đứng của bộ khuôn kín. | Đấm ăn khớp hoàn toàn với khối khuôn. |
Chiều cao mở | Kích thước máy | Khoảng cách từ mặt trượt đến giường ép. | Hành trình ở TDC, điều chỉnh trượt lên hoàn toàn. |
Phạm vi điều chỉnh trượt | Khả năng của máy | Tổng hành trình thẳng đứng của vít pitman. | Đo từ vị trí tối đa lên đến vị trí xuống tối đa. |
Giao tiếp tại cửa hàng thường có sự chồng chéo về thuật ngữ. Nhiều thợ máy và nhà cung cấp dụng cụ thay thế nhau sử dụng thuật ngữ "chiều cao khuôn" và "chiều cao đóng khuôn". Họ thường kết hợp chúng thành cụm từ thông tục "chiều cao khuôn đóng". Thói quen này tạo ra sự nhầm lẫn đáng kể trong quá trình xác định thông số kỹ thuật của thiết bị. Người mua và kỹ sư kỹ thuật phải thực thi các định nghĩa nghiêm ngặt giữa kích thước máy và kích thước dụng cụ. Việc để những điều khoản này bị mờ sẽ dẫn đến những sai sót tốn kém trong việc mua sắm.
Ví dụ: nhà cung cấp dụng cụ có thể nêu rõ khuôn yêu cầu "chiều cao đóng 24 inch.". Nếu người mua cho rằng điều này có nghĩa là máy ép cần chiều cao đóng 24 inch, họ có thể đặt mua một chiếc máy quá nhỏ sau khi lắp tấm đỡ 6 inch. Người mua lẽ ra phải chỉ định một máy ép có chiều cao đóng 30 inch để chứa khuôn 24 inch cộng với tấm đỡ 6 inch. Thuật ngữ rõ ràng ngăn chặn những tính toán sai lầm tốn kém này.
Các tấm đệm đỡ cung cấp bề mặt lắp đặt được tiêu chuẩn hóa cho dụng cụ nhưng chúng trực tiếp làm giảm chiều cao đóng hiệu quả của máy ép. Khi bạn gắn tấm đỡ vào bệ máy ép, bạn sẽ chiếm vĩnh viễn một phần khoảng trống dọc. Bạn phải tính đến mức giảm này trong mỗi lần thiết lập. Các kỹ sư sử dụng công thức tiêu chuẩn để xác định phạm vi làm việc thực tế.
Công thức rất đơn giản: Không gian khuôn có sẵn = Chiều cao đóng máy ép lực - Độ dày tấm đệm. Việc không trừ đi độ dày của bu lông sẽ đảm bảo tính toán sai, thường dẫn đến hư hỏng dụng cụ nghiêm trọng trong hành trình ban đầu. Nếu một cơ sở sử dụng nhiều tấm đệm có độ dày khác nhau cho các hoạt động khác nhau, người đặt khuôn phải xác minh vật lý tấm được lắp đặt trước khi điều chỉnh thanh trượt.
Khoảng trống chiều cao đóng không đủ chắc chắn sẽ dẫn đến va chạm. Khi người vận hành đặt thanh trượt quá thấp, máy ép sẽ cố gắng đẩy đế khuôn trên vượt qua giới hạn vật lý của đế khuôn dưới. Lực cơ học của máy ép lấn át kết cấu dụng cụ. Sự va chạm này làm vỡ các thành phần dụng cụ cacbua giòn ngay lập tức. Nó cũng làm nứt các khuôn thép nặng, làm cong các chốt dẫn hướng chính xác và phá hủy các cơ cấu cam bên trong.
Tác động tài chính của một vụ tai nạn chết người vượt xa việc bảo trì định kỳ. Việc thay thế chày cacbua bị vỡ hoặc sửa chữa khuôn khuôn bị nứt tốn hàng nghìn đô la. Nó cũng khiến dây chuyền sản xuất phải tạm dừng, gây trễ thời hạn giao hàng và khiến hoạt động ngừng hoạt động nghiêm trọng. Trong những trường hợp nghiêm trọng, một sự cố khuôn nghiêm trọng có thể làm cong vĩnh viễn ram ép, đòi hỏi phải tháo toàn bộ máy và gia công lại thanh trượt.
Máy ép cơ học không cung cấp trọng tải định mức tối đa trong toàn bộ hành trình. Nó cung cấp lực tối đa ở một khoảng cách rất cụ thể phía trên Điểm chết dưới, thường được đánh giá ở mức 1/4 inch hoặc 1/2 inch trên BDC tùy thuộc vào thiết kế của máy. Việc điều chỉnh slide không đúng cách sẽ làm thay đổi động lực quan trọng này. Khi người vận hành điều chỉnh thanh trượt không chính xác để bù cho chiều cao đóng không khớp, họ sẽ thay đổi vị trí dụng cụ tiếp xúc với vật liệu so với chu kỳ hành trình.
Nếu khuôn đưa vật liệu vào hành trình quá cao, máy ép sẽ thiếu ưu điểm cơ học để hoàn thành công việc. Điều này dẫn đến việc máy ép bị đình trệ, khiến máy bị khóa ở phía dưới. Việc giải phóng máy ép bị khóa cần có cơ cấu nhả thủy lực chuyên dụng hoặc sự can thiệp thủ công nguy hiểm. Hơn nữa, việc va chạm vật liệu quá cao trên đường cong trọng tải sẽ gây ra tình trạng quá tải nghiêm trọng, có thể làm gãy khung máy ép hoặc gãy tay pitman.
Lỗi vị trí trượt | Hậu quả cơ học | Tác động hoạt động |
|---|---|---|
Bộ trượt quá thấp (Nén quá mức) | Khối chết va chạm; trọng tải tăng vọt ngay lập tức. | Dụng cụ bị vỡ, đế khuôn bị nứt, lực ép của khung ép. |
Bộ trượt quá cao (Nén kém) | Cú đấm không thể xuyên qua vật liệu hoàn toàn. | Các bộ phận không hoàn chỉnh, gờ nặng, không thể đẩy phế liệu ra ngoài. |
Khuôn tiếp xúc vật liệu quá sớm trong đột quỵ | Máy ép hoạt động bên ngoài đường cong trọng tải định mức của nó. | Động cơ chết máy, ly hợp trượt, bị kẹt phía dưới. |
Tiêu chuẩn hóa độ cao đóng trên một nhóm máy ép giúp giảm đáng kể thời gian cài đặt khuôn. Các phương pháp Trao đổi khuôn trong một phút (SMED) dựa trên các thiết lập có thể lặp lại và có thể dự đoán được. Khi mỗi máy in đều có một không gian làm việc được ghi lại và đã biết, người vận hành sẽ mất ít thời gian hơn để chạy bộ trượt và đo khoảng cách. Các cơ sở thường sử dụng các tấm song song hoặc tấm phụ được tiêu chuẩn hóa để bình thường hóa chiều cao khuôn trên toàn bộ kho của họ.
Bằng cách làm cho tất cả các khuôn có cùng chiều cao một cách hiệu quả, bạn giảm thiểu nhu cầu điều chỉnh trượt lớn trong quá trình thay đổi. Cách tiếp cận này biến quá trình thiết lập tẻ nhạt, dễ xảy ra lỗi thành một hoạt động nhanh chóng, hiệu quả. Thay vì quay động cơ trượt trong năm phút để thu hẹp khoảng cách 10 inch giữa các khuôn khác nhau, người vận hành chỉ cần thực hiện những điều chỉnh vi mô nhỏ để tính đến sự thay đổi độ dày vật liệu.
Lỗi của con người vẫn là nguyên nhân hàng đầu gây ra lỗi thiết lập. Các chương trình đào tạo chính thức dành cho kỹ sư, giám sát viên và thợ định khuôn là bắt buộc để vận hành an toàn. Nhân viên phải hiểu kỹ cơ chế chiều cao cửa đóng để ngăn chặn các lỗi thiết lập thủ công nghiêm trọng. Đào tạo thiết lập trách nhiệm giải trình tại xưởng. Khi những người thợ định hình hiểu được tính chất vật lý đằng sau cơ chế điều chỉnh trượt, họ tôn trọng các giới hạn vật lý của máy móc.
Quá trình đào tạo được tiêu chuẩn hóa đảm bảo rằng mọi người vận hành đều tuân theo các quy trình xác minh chính xác giống nhau trước khi gài ly hợp. Điều này bao gồm đọc bảng thiết lập, xác minh độ dày của đệm, kiểm tra chỉ báo chiều cao đóng và thực hiện vượt thanh thủ công hoặc chạy chậm để xác nhận khoảng hở trước khi chuyển sang chế độ chạy liên tục.
Các giao thức an toàn phải đi trước bất kỳ phép đo hoặc điều chỉnh vật lý nào. Bạn phải thực hiện các quy trình khóa/gắn thẻ (LOTO) nghiêm ngặt trước khi đặt tay vào khu vực khuôn. Cô lập nguồn điện chính và xả toàn bộ áp suất khí nén dư ra khỏi hệ thống ly hợp và đối trọng. Chèn các khối an toàn vật lý giữa thanh ram và giường để ngăn trọng lực kéo cầu trượt xuống bất ngờ.
Sau khi máy đã an toàn, hãy xác minh các thành phần vật lý trong phạm vi công việc. Đo độ dày chính xác của tấm đỡ hiện được lắp đặt bằng thước cặp chính xác. Xác nhận kích thước của bất kỳ khối song song hoặc khối đứng nào được yêu cầu. Đừng bao giờ cho rằng các thành phần này khớp với bảng thiết lập mà không có xác minh vật lý. Ca làm việc trước đó có thể đã đổi miếng đệm 4 inch lấy miếng đệm 6 inch mà không cập nhật tài liệu.
Việc thiết lập slide đòi hỏi một cách tiếp cận có phương pháp để đảm bảo độ chính xác và ngăn ngừa hư hỏng thiết bị. Hãy làm theo các bước cốt lõi sau trong mỗi lần thiết lập:
Xác minh khuôn được đặt đúng vị trí và được kẹp vào tấm đỡ.
Tháo các khối an toàn và khôi phục nguồn điện cho động cơ điều chỉnh trượt.
Đưa hành trình ép đến chính xác Tâm điểm chết dưới (BDC) bằng cách sử dụng chế độ nhích hoặc chạy bộ của máy. Xem chỉ báo góc quay để đảm bảo nó đọc chính xác 180 độ.
Điều chỉnh thanh trượt xuống từ từ cho đến khi đế khuôn trên tiếp xúc với đế khuôn dưới hoặc các khối thiết lập được chỉ định.
Áp dụng áp suất thiết lập cần thiết để đảm bảo tất cả các bộ phận được đặt đúng vị trí trên tấm đỡ. Đừng nén quá mức.
Khóa pitman và cơ cấu điều chỉnh trượt một cách an toàn để ngăn chặn bất kỳ sự trôi dạt theo chiều dọc nào trong quá trình vận hành tốc độ cao.
Thực hiện một lần kiểm tra duy nhất mà không cần vật liệu để xác minh hoạt động trơn tru và khe hở thích hợp.
Các cơ sở thường xuyên gặp phải khuôn quá ngắn so với chiều cao đóng tối thiểu của máy ép. Bạn không thể đơn giản mở rộng khả năng điều chỉnh trượt vượt quá giới hạn được thiết kế của nó để đạt được khuôn ngắn. Làm như vậy sẽ làm lộ ra quá nhiều ren trên vít pitman, tạo ra điểm yếu lớn về cấu trúc. Thay vào đó, bạn phải thu hẹp khoảng cách một cách an toàn.
Giao thức phù hợp bao gồm việc sử dụng các khối nâng được thiết kế, các đường song song chính xác hoặc các tấm đệm dày hơn. Các bộ phận này nâng dụng cụ lên một cách an toàn để đáp ứng đường trượt. Không bao giờ sử dụng kim loại phế liệu ngẫu nhiên, các tấm không được mài hoặc vòng đệm xếp chồng lên nhau để thu hẹp khoảng cách này. Các miếng chêm không được hiệu chỉnh nén không đều dưới trọng tải, làm cho khuôn bị dịch chuyển, chày bị cắt và ram ép chịu tải lệch tâm nghiêm trọng.
Ngay cả những người định hình khuôn có kinh nghiệm cũng mắc phải những lỗi đo nghiêm trọng trong quá trình thiết lập. Không tính đến độ dày vật liệu trong tính toán chiều cao đóng khuôn là một sai lầm thường gặp. Khuôn phải chứa tấm kim loại; bỏ qua điều này gây ra nén quá mức. Nếu bạn đang dập thép 0,125 inch, thanh trượt phải được đặt để chứa khối lượng vật liệu bổ sung đó.
Một lỗi phổ biến khác liên quan đến việc dựa vào các chỉ báo chiều cao đóng bị mòn hoặc không được hiệu chỉnh. Bộ đếm cơ và chỉ số kỹ thuật số trôi theo thời gian do rung động nặng. Cuối cùng, người vận hành thường bỏ qua lực nén của lò xo khí nitơ hoặc chất tẩy urethane. Những thành phần này gây áp lực tăng lên lớn. Nếu bạn không tính đến lực cản này, việc điều chỉnh trượt sẽ không chính xác dưới tải trọng làm việc thực tế, dẫn đến sự thay đổi kích thước trong các bộ phận được dập.
Việc mua một máy ép mới đòi hỏi phải kiểm tra toàn diện kho khuôn hiện tại của bạn. Bạn phải đo chiều cao đóng của khuôn hoạt động lớn nhất và nhỏ nhất. Dữ liệu này xác định chiều cao đóng tối đa và tối thiểu cần thiết cho máy mới. Bạn cũng phải đánh giá chiều dài hành trình kết hợp với kích thước này. Khoảng trống thích hợp là bắt buộc để đẩy bộ phận ra và xử lý vật liệu tự động.
Hệ thống truyền tải và bộ cấp liệu servo yêu cầu độ cao mở cụ thể tại Điểm chết trên (TDC). Nếu chiều cao đóng phù hợp với khuôn nhưng hành trình quá ngắn, hệ thống tự động hóa của bạn sẽ gặp sự cố với dụng cụ. Khi xem xét thông số kỹ thuật máy dập, hãy vạch ra toàn bộ chu kỳ hành trình để đảm bảo các ngón tay chuyển có đủ thời gian và không gian theo chiều dọc để đi vào khuôn, nắm lấy bộ phận và thoát ra trước khi ram hạ xuống.
Người mua phải lựa chọn giữa hệ thống điều chỉnh trượt bằng động cơ và bằng tay. Điều chỉnh bằng động cơ, được trang bị bộ mã hóa kỹ thuật số, có chi phí trả trước cao hơn. Tuy nhiên, chúng giúp tiết kiệm đáng kể lao động lâu dài trong môi trường dập có khối lượng hỗn hợp cao, khối lượng thấp. Người vận hành có thể nhập một kích thước cụ thể vào bảng điều khiển và thanh trượt sẽ tự động di chuyển đến đúng vị trí, loại bỏ việc quay tay.
Các hệ thống thủ công đòi hỏi lao động thể chất và mất nhiều thời gian hơn để thiết lập, khiến chúng phù hợp hơn với các máy ép chuyên dụng chạy cùng một khuôn trong nhiều tháng. Bạn cũng phải đánh giá các cơ chế khóa. Hệ thống khóa thủy lực cung cấp lực giữ vượt trội và chống rung tốt hơn so với khóa cơ truyền thống, giảm yêu cầu bảo trì và ngăn ngừa hiện tượng trượt trượt trong suốt thời gian sử dụng của máy ép.
Định mức trọng tải của máy ép không phải là một đường thẳng; nó là một đường cong. Bạn phải xem lại biểu đồ đường cong trọng tải của nhà sản xuất trước khi hoàn tất việc mua hàng. Máy ép phải cung cấp lực cần thiết ở độ cao đóng cụ thể nơi khuôn bắt đầu làm việc với vật liệu. Điều này đặc biệt quan trọng khi so sánh các hoạt động vẽ sâu với việc tạo phôi tiêu chuẩn.
Đột dập đòi hỏi trọng tải cao rất gần với BDC, nơi máy ép đương nhiên có lợi thế cơ học nhất. Vẽ sâu yêu cầu trọng tải duy trì cao hơn trong hành trình, nơi lợi thế cơ học yếu hơn. Nếu máy ép không thể cung cấp lực cần thiết vào thời điểm tiếp xúc vật liệu chính xác, thiết bị sẽ ngừng hoạt động hoặc bị hỏng cấu trúc. Luôn ghi các yêu cầu về lực của khuôn lên biểu đồ đường cong trọng tải của máy ép.
Việc mở rộng điều chỉnh trượt quá xa sẽ gây ra những rủi ro cơ học nghiêm trọng. Khi bạn điều chỉnh thanh trượt vượt quá phạm vi dự định của nó, bạn sẽ để lộ quá nhiều ren trên vít pitman. Điều này làm giảm đáng kể độ cứng kết cấu của mối nối giữa thanh trượt và trục khuỷu. Vận hành máy ép trong tình trạng này có nguy cơ bị đứt chỉ nghiêm trọng dưới tải trọng trọng tải lớn.
Nếu ren pitman bị bong ra, thanh trượt sẽ sập xuống khuôn, phá hủy dụng cụ và có khả năng làm gãy khung máy ép. Bạn phải tuân thủ nghiêm ngặt giới hạn điều chỉnh tối đa của nhà sản xuất. Nhiều máy ép hiện đại bao gồm các công tắc giới hạn điện tử để ngăn chặn việc điều chỉnh quá mức, nhưng các máy ép cơ học cũ hoàn toàn dựa vào kỷ luật của người vận hành và kiểm tra trực quan các ren vít.
Khuôn có thể vừa khít với các thông số chiều cao đóng ở BDC nhưng vẫn không hoạt động được. Điều này xảy ra khi không có đủ khoảng trống mở tại Top Dead Center (TDC). Bộ cấp liệu servo, ngón tay chuyển robot và băng tải loại bỏ phế liệu yêu cầu không gian vật lý để hoạt động giữa các chu kỳ hành trình.
Nếu hành trình ép quá ngắn so với chiều cao đóng yêu cầu, thiết bị tự động hóa sẽ không có thời gian hoặc không gian để dọn sạch khu vực khuôn. Điều này dẫn đến các bộ phận nạp bị vỡ và các dải vật liệu bị kẹt. Khi tính toán khe hở, luôn tính đến chiều cao nâng của tấm gạt phôi và quỹ đạo phóng của chi tiết hoàn thiện.
Tài liệu nghiêm ngặt là chiến lược giảm thiểu hiệu quả nhất đối với các lỗi thiết lập. Triển khai các bảng thiết lập được tiêu chuẩn hóa để trình bày chi tiết cách đọc chỉ báo chiều cao đóng chính xác cho từng khuôn cụ thể trong kho của bạn. Người vận hành không bao giờ nên đoán hoặc dựa vào trí nhớ. Bảng thiết lập cũng phải liệt kê độ dày đệm cần thiết và mọi điểm tương đồng cần thiết.
Ngoài ra, hãy sử dụng các khối thiết lập vật lý, thường được gọi là khối dừng, được gắn trực tiếp bên trong khuôn. Các khối này cung cấp một giới hạn vật lý cứng. Nếu người vận hành điều chỉnh thanh trượt quá thấp, máy ép sẽ chạm vào các khối dừng trước khi nén quá mức các chày và khoang khuôn mỏng manh. Khối dừng hoạt động như một biện pháp an toàn cơ học cuối cùng chống lại lỗi của con người.
Bộ chỉ báo chiều cao cửa đóng là dụng cụ chính xác cần được bảo trì định kỳ. Thiết lập lịch bảo trì phòng ngừa nghiêm ngặt để hiệu chỉnh các thiết bị này. Nhân viên bảo trì phải xác minh về mặt vật lý rằng bộ đếm cơ hoặc bộ đọc kỹ thuật số hoàn toàn khớp với phép đo trượt trên giường thực sự.
Sử dụng các khối chính xác được chứng nhận và chỉ báo quay số để xác nhận độ chính xác. Đặt các khối chính xác lên giường, hạ thấp thanh trượt cho đến khi chạm vào và so sánh chiều cao của khối vật lý với chỉ số chỉ báo. Nếu chỉ báo lệch thậm chí vài phần nghìn inch, nó có thể khiến dụng cụ bị mài mòn nhanh hơn hoặc chất lượng bộ phận kém. Hiệu chuẩn định kỳ đảm bảo rằng người vận hành của bạn có thể tin tưởng vào các con số trên bảng điều khiển.
Tiến hành kiểm tra vật lý toàn diện về tất cả các chiều cao khuôn đang hoạt động tại cơ sở của bạn để thiết lập cơ sở cho việc mua thiết bị trong tương lai.
Xác minh tính chính xác của các chỉ báo chiều cao đóng máy ép hiện có bằng cách sử dụng các khối hiệu chuẩn và chỉ báo quay số đã được chứng nhận.
Triển khai các bảng thiết lập được tiêu chuẩn hóa liệt kê rõ ràng vị trí trượt cần thiết và độ dày của lớp lót cho mọi công cụ trong kho của bạn.
Tham khảo ý kiến của các nhà sản xuất máy ép để điều chỉnh việc mua thiết bị trong tương lai với các yêu cầu về dụng cụ được tiêu chuẩn hóa của bạn, đảm bảo phạm vi điều chỉnh trượt thích hợp.
Được thành lập vào năm 1983, Chiết Giang Jinaolan Machine Tool sản xuất máy ép cơ khí và thiết bị dây chuyền dập tích hợp, bao gồm hệ thống cấp liệu, khuôn dập và các giải pháp chuyển giao. Phạm vi máy ép từ 25 đến 2.400 tấn của nó hỗ trợ các nhà sản xuất đang tìm kiếm thiết bị phù hợp với kích thước dụng cụ, yêu cầu tự động hóa và năng lực sản xuất.
A: Chiều cao đóng cửa là khoảng cách từ cầu trượt đến giường ở điểm chết dưới khi điều chỉnh lên. Chiều cao mở là khoảng cách tại Top Dead Center khi điều chỉnh lên, cho biết khoảng hở tối đa để tháo bộ phận.
A: Mang thanh ép đến điểm chết dưới, di chuyển thanh điều chỉnh trượt lên vị trí cao nhất và đo khoảng cách thẳng đứng từ mặt dưới của thanh nén đến mặt trên của bệ máy ép hoặc bàn làm việc phía dưới.
Trả lời: Chiều cao đóng máy ép là kích thước cố định của máy, nhưng tấm đỡ làm giảm không gian khuôn có sẵn. Không gian có sẵn bằng chiều cao đóng nhấn trừ đi độ dày của chốt.
Đáp: Đặt nó quá thấp sẽ khiến máy ép cố gắng đóng vượt quá giới hạn vật lý của khuôn, dẫn đến khuôn bị hỏng, dụng cụ bị vỡ hoặc máy ép bị khóa ở phía dưới.
Trả lời: Bộ đếm cơ học hoặc bộ đọc kỹ thuật số trên máy ép hiển thị vị trí hiện tại của điều chỉnh trượt, cho phép người vận hành quay lại cài đặt chính xác cho các khuôn cụ thể.
Trả lời: Bạn không thể thay đổi chiều cao đóng tối đa được thiết kế trong khung máy, nhưng bạn có thể thay đổi chiều cao đóng làm việc trong một phạm vi cụ thể bằng cơ chế điều chỉnh trượt.
Trả lời: Thông thường trong ngành công nghiệp coi chiều cao đóng của khuôn là "chiều cao đóng" của nó. Tuy nhiên, về mặt kỹ thuật, chiều cao đóng đề cập đến kích thước của máy ép, trong khi chiều cao đóng đề cập đến dụng cụ.
