Việc lựa chọn kiến trúc máy ép điện cơ học phù hợp là một khoản chi phí vốn lớn. Lựa chọn sai, bạn sẽ phải đối mặt với tình trạng hao mòn dụng cụ sớm, tỷ lệ phế liệu cao và lãng phí không gian sàn. Quyết định phụ thuộc vào việc hiểu giới hạn cấu trúc của thiết bị của bạn. Bạn phải cân bằng áp lực kỹ thuật giữa việc cung cấp khuôn lớn hơn, phôi rộng hơn và tải trọng lệch tâm với việc quản lý độ phức tạp của máy, khoản đầu tư ban đầu và thời gian chu kỳ.
Mỗi hoạt động dập đòi hỏi một cách tiếp cận cụ thể đối với độ cứng kết cấu và phân bổ lực. Một máy ép hoạt động hoàn hảo để tạo phôi tốc độ cao cho các vòng đệm nhỏ có thể sẽ bị lỗi khi được giao nhiệm vụ chạy khuôn liên tục rộng, nhiều trạm. Để đảm bảo lợi tức đầu tư lâu dài, bạn phải đánh giá sự khác biệt về mặt kỹ thuật giữa thiết kế tay quay đơn và tay quay đôi. Việc đánh giá này đòi hỏi phải xem xét xa hơn các xếp hạng trọng tải đơn giản và kiểm tra cách áp dụng lực lên dụng cụ, cách khung xử lý độ lệch và yêu cầu chế tạo kim loại cụ thể của bạn.
Mục lục
Phân bổ lực: tay quay đơn Máy ép tác dụng lực tập trung, khiến chúng trở nên lý tưởng cho các khuôn nhỏ hơn, đối xứng; máy ép tay quay đôi phân phối lực qua hai điểm kết nối, duy trì độ chính xác trên các kích thước giường rộng hơn.
Tính song song trượt: Cấu trúc tay quay đôi vốn có khả năng chống lại độ lệch do tải lệch tâm, kéo dài đáng kể tuổi thọ dụng cụ cho các nguyên công dập phức tạp hoặc không đối xứng.
Chi phí so với khả năng: Máy quay đơn cung cấp CapEx ban đầu thấp hơn và bảo trì đơn giản hơn cho các công việc ở mức độ nhẹ đến trung bình, trong khi máy quay đôi yêu cầu đầu tư cao hơn nhưng mở khóa khả năng chạy các khuôn dập tiến bộ lớn và các ứng dụng hạng nặng.
Nguyên tắc lựa chọn: Chọn dựa trên kích thước từ trái sang phải của khuôn lớn nhất, kích thước của phôi và mức độ nghiêm trọng của tải trọng lệch tâm, thay vì chỉ dựa vào yêu cầu về trọng tải.
Thiết kế kỹ thuật của máy ép trục khuỷu đơn rất đơn giản và có hiệu quả cao cho các ứng dụng cụ thể. Nó sử dụng một cánh tay pitman duy nhất nối trục lệch tâm trực tiếp với tâm của đường trượt. Khi trục khuỷu quay, cánh tay pitman chuyển chuyển động quay này thành chuyển động tuyến tính, đẩy thanh trượt xuống dưới để thực hiện thao tác dập. Toàn bộ lực của cỗ máy được truyền qua điểm kết nối khổng lồ duy nhất này.
Kiến trúc này cung cấp một lợi thế cơ học khác biệt. Việc lắp ráp đơn giản hơn, sử dụng ít bộ phận chuyển động, vòng bi và điểm kết nối hơn. Sự đơn giản này mang lại hiệu quả cao khi truyền lực trực tiếp đến trung tâm của bệ ép. Khi xúc xắc được đặt chính giữa hoàn hảo dưới cánh tay pitman, vectơ lực sẽ di chuyển thẳng xuống. Điều này tối đa hóa việc truyền năng lượng và giảm thiểu áp lực lên khung ép, cho phép máy hoạt động ở tốc độ cao với độ rung tối thiểu.
Tuy nhiên, thiết kế này có những hạn chế nghiêm ngặt về mặt vật lý. Bởi vì cầu trượt được dẫn động từ một điểm trung tâm duy nhất nên nó rất dễ bị lật nếu tải không được đặt chính giữa một cách hoàn hảo. Khi hoạt động dập tạo ra tải trọng lệch tâm, nó sẽ tạo ra lực mô men. Lực này cố gắng làm nghiêng thanh trượt ra khỏi song song với tấm đỡ. Gibs ép phải hấp thụ lực bên này. Theo thời gian, điều này làm tăng tốc độ mài mòn của gib, khiến thanh trượt không thẳng hàng và gây hư hỏng dụng cụ nghiêm trọng.
Người vận hành vận hành máy một tay quay phải hết sức chú ý đến vị trí đặt khuôn. Ngay cả một tính toán sai lầm nhỏ ở tâm tải cũng có thể khiến chày đi vào ma trận khuôn một góc. Trong nguyên công đột bao hình tốc độ cao, lối vào góc cạnh này dẫn đến sự cùn nhanh chóng của các cạnh cắt và các vệt không thể chấp nhận được trên các bộ phận đã hoàn thiện.
Máy ép tay quay đôi sử dụng cánh tay pitman kép để dẫn động cầu trượt. Tùy thuộc vào kích thước và công suất của máy, các cánh tay pitman này được dẫn động bằng một trục khuỷu rộng đơn hoặc hai trục khuỷu đồng bộ và các thanh kết nối. Thiết kế này về cơ bản thay đổi cách tác dụng lực lên cầu trượt và dụng cụ bên dưới, phân bổ tải trọng trên một khu vực vật lý rộng hơn nhiều.
Ưu điểm cơ học chính là sự ổn định. Bằng cách sử dụng hai điểm treo, máy ép cung cấp hướng dẫn vượt trội trên phạm vi từ trái sang phải rộng hơn nhiều. Các kết nối kép có tác dụng ổn định đường trượt, chủ động chống lại lực lật do tải trọng lệch tâm tạo ra. Điều này đảm bảo rằng bàn trượt vẫn song song với bệ trong toàn bộ hành trình, ngay cả khi quá trình tạo hình nặng xảy ra ở một bên của khuôn và sự xuyên thủng nhẹ hơn xảy ra ở bên kia.
Việc thực hiện hệ thống treo điểm kép này đưa ra các yêu cầu về kết cấu cụ thể. Máy ép tay quay đôi yêu cầu khung nặng hơn để hỗ trợ núm và bệ rộng hơn. Các bộ truyền động vốn đã phức tạp hơn, đòi hỏi phải sang số chính xác để đảm bảo cả hai tay pitman chuyển động đồng bộ hoàn hảo. Nếu một bên chậm hơn bên kia dù chỉ một phần giây, thì đường trượt sẽ liên kết trong gibs. Do đó, những máy này đòi hỏi diện tích tổng thể lớn hơn trên sàn nhà máy và đại diện cho một phần thiết bị vốn quan trọng hơn.
Sự đồng bộ hóa thường đạt được thông qua một bánh răng bò lớn dẫn động các bánh răng bánh răng đôi hoặc thông qua thiết lập dẫn động đôi trên các mẫu xe có cạnh thẳng lớn hơn. Liên kết cơ học này đảm bảo rằng lực hướng xuống vẫn được cân bằng. Khi một khuôn tiến bộ nặng yêu cầu lực 300 tấn ở bên trái và chỉ 50 tấn ở bên phải, các pitman kép sẽ hấp thụ bộ vi sai mà không cho phép trượt lệch hướng.

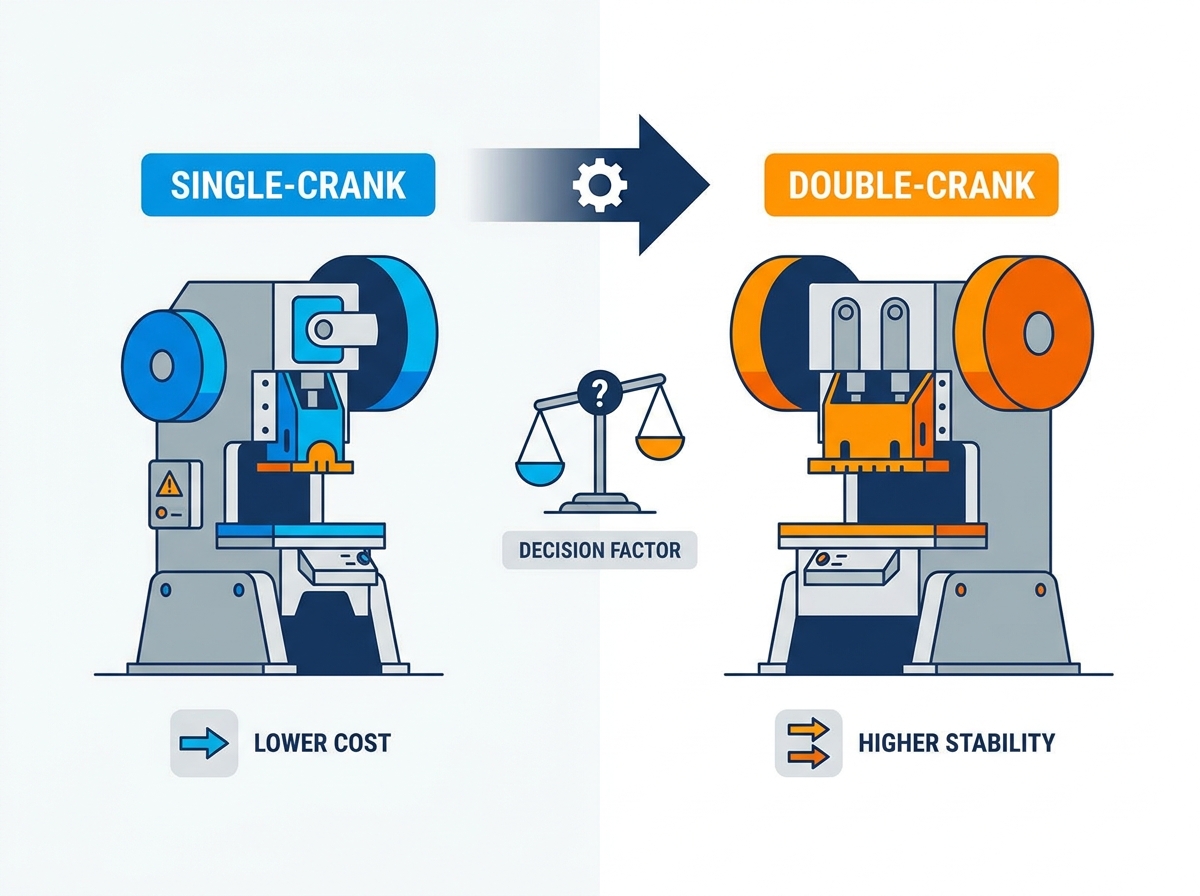

Thiết kế tay quay bạn chọn bị ảnh hưởng nhiều bởi kiểu khung của máy ép. Cấu hình tay quay đơn là tiêu chuẩn công nghiệp cho máy ép khung chữ C truyền thống hoặc khung khoảng cách. Mặt trước và các mặt mở của Khung chữ C mang lại khả năng tiếp cận tuyệt vời để điều chỉnh dụng cụ và nạp bộ phận bằng tay. Khi kết hợp với một tay quay đơn, nó tạo ra một cỗ máy linh hoạt, tốc độ cao, hoàn hảo cho các nhiệm vụ dập thông thường và các hoạt động phụ.
Các nhà sản xuất cũng sản xuất máy ép trục khuỷu đôi C-Frame. Thiết kế lai này cung cấp một nền tảng trung gian hấp dẫn. Nó cung cấp bệ rộng hơn và dẫn hướng trượt cải tiến của hệ thống tay quay đôi trong khi vẫn duy trì đặc tính tiếp cận ba mặt của khung C. Điều này cho phép người vận hành chạy các phôi gia công rộng hơn hoặc các khuôn dập tiến bộ nhỏ mà không cần phải sử dụng máy ép thẳng lớn. Tuy nhiên, khung chữ C vẫn có khả năng bị hở, trong đó họng máy ép mở ra dưới tải trọng nặng, gây ra hiện tượng lệch góc.
Đối với việc dập khuôn liên tục nặng và rộng, máy ép tay quay đôi phía thẳng vẫn là tiêu chuẩn cuối cùng. Các khung bên thẳng có bốn cột thẳng đứng giúp loại bỏ độ lệch góc thường gặp ở khung chữ C. Những khung này thường được giữ với nhau bằng các thanh giằng thép lớn được căng trước bằng đai ốc thủy lực. Khi bạn kết hợp thiết kế bốn trụ cứng với hệ thống treo hai điểm của tay quay đôi, bạn sẽ đạt được độ chính xác và toàn vẹn cấu trúc tối đa.
Việc khớp kích thước bệ máy ép với kích thước khuôn và phôi của bạn là một yêu cầu kỹ thuật nghiêm ngặt. Hướng dẫn chung quy định rằng dụng cụ phải bao phủ ít nhất hai phần ba kích thước giường từ trái sang phải để đảm bảo phân bổ tải trọng hợp lý. Nếu khuôn quá nhỏ so với giường lớn, lực tập trung có thể làm cho thanh trượt bị cong xuống ở giữa.
Máy ép tay quay đơn bị hạn chế nghiêm ngặt đối với các khuôn có kích thước từ nhỏ đến trung bình. Nếu bạn đặt khuôn rộng vào máy ép tay quay đơn, các đầu của dụng cụ sẽ nhô ra khỏi điểm kết nối trung tâm. Khi máy ép quay vòng, các đầu không được hỗ trợ của thanh trượt có thể lệch lên trên. Áp suất không đồng đều này khiến khuôn bị mòn nhanh, chất lượng bộ phận kém và cuối cùng có thể làm gãy cánh tay pitman hoặc làm gãy trục lệch tâm.
Máy ép tay quay đôi được thiết kế đặc biệt để chứa các khuôn lớn, nhiều trạm và các phôi cồng kềnh. Khoảng cách rộng của hai tay pitman hỗ trợ trượt trên toàn bộ chiều dài của nó. Tính toàn vẹn về cấu trúc này cho phép bạn chạy phôi cuộn rộng qua nhiều trạm tạo hình mà không ảnh hưởng đến tính song song của thanh trượt hoặc chất lượng của bộ phận hoàn thiện.
tham số | Khả năng ép tay quay đơn | Khả năng ép tay quay đôi |
|---|---|---|
Chiều rộng khuôn tối đa | Giới hạn ở trung tâm 50% diện tích giường | Có thể trải rộng tới 90% diện tích giường từ trái sang phải |
Dung sai tải ngoài trung tâm | Rất thấp; dễ bị trượt nghiêm trọng | Cao; pitmans kép chống lại những khoảnh khắc tới hạn |
Sự phù hợp của khuôn tiến bộ | Nghèo; chỉ thích hợp cho những khuôn rất ngắn, nhỏ gọn | Xuất sắc; được thiết kế cho khuôn dài, nhiều trạm |
Rủi ro trượt lệch | Cao ở mép ngoài của slide | Thấp trên toàn bộ nhịp của slide |
Tính song song của thanh trượt đề cập đến khả năng của thanh trượt giữ phẳng hoàn toàn và song song với tấm đỡ trong toàn bộ hành trình dập. Trong chế tạo kim loại chính xác, việc duy trì tính song song nghiêm ngặt là điều không thể thương lượng. Độ lệch thậm chí chỉ vài phần nghìn inch cũng có thể khiến chày bị cắt, sứt mẻ và các bộ phận không đạt yêu cầu kiểm tra chất lượng. Máy ép hiện đại sử dụng hệ thống gibbing tám điểm để duy trì sự liên kết này, nhưng gibs chỉ có thể làm được điều đó nếu kiến trúc lõi không phù hợp với công việc.
Tải trọng lệch tâm là kẻ thù chính của hiện tượng trượt song song. Trong quá trình dập lũy tiến, bạn thường thực hiện các thao tác như kéo nét nặng hoặc đúc khuôn xảy ra ở một đầu của khuôn, trong khi việc xỏ lỗ nhẹ hơn xảy ra ở đầu kia. Điều này tạo ra một tải không đối xứng. Lực cần thiết để tạo thành bộ phận không tập trung vào phần dưới của thanh trượt, tạo ra mômen lật nghiêm trọng cố gắng cạy thanh trượt ra khỏi đường ray của nó.
Hệ thống treo hai điểm của máy ép tay quay đôi giúp giảm thiểu hiện tượng lật trượt này một cách hiệu quả. Khi một tải không đối xứng đẩy lên một bên của cầu trượt, cánh tay pitman tương ứng sẽ chống lại lực đó, trong khi cánh tay pitman thứ hai giữ cho phía đối diện ổn định. Độ bền cơ học này duy trì dung sai chặt chẽ và bảo vệ dụng cụ tinh vi trong các điều kiện lệch tâm đòi hỏi khắt khe nhất.
Một quan niệm sai lầm phổ biến trong ngành tạo hình kim loại là máy ép tay quay đôi tự động cung cấp trọng tải gấp đôi so với máy ép tay quay đơn. Điều này là sai. Cả máy ép tay quay đơn 200 tấn và máy ép tay quay đôi 200 tấn đều cung cấp lực tối đa 200 tấn. Sự khác biệt hoàn toàn nằm ở cách phân bổ trọng tải đó trên giường.
Một máy ép tay quay đơn tập trung toàn bộ trọng tải định mức của nó trực tiếp xuống đường tâm của máy. Máy ép tay quay đôi phân bổ trọng tải định mức của nó qua hai điểm kết nối. Do đó, bạn phải tính toán trọng tải cần thiết trên mỗi inch vuông diện tích khuôn của bạn. Nếu bạn cần lực tập trung cao độ trong một khu vực nhỏ thì tay quay đơn sẽ có hiệu quả cao. Nếu bạn cần lực đó trải đều trên khuôn lũy tiến rộng 72 inch thì bắt buộc phải có trọng tải phân bổ của tay quay đôi.
Khi đánh giá máy dập một tay quay so với máy ép tay quay đôi , bạn phải ánh xạ đường cong trọng tải của mình theo chiều rộng vật lý của dụng cụ. Việc áp dụng trọng tải cao cho một khu vực nhỏ, lệch tâm trong máy ép trục khuỷu đôi thực sự có thể làm quá tải một trong các kết nối của pitman, ngay cả khi không vượt quá tổng trọng tải máy ép. Bạn cũng phải tính đến trọng tải ngược hoặc cú sốc xuyên qua, xảy ra khi chày xuyên qua vật liệu. Máy ép tay quay đôi thường hấp thụ cú sốc này tốt hơn trên các nhịp rộng.
Khả năng số lần đột quỵ mỗi phút (SPM) khác nhau đáng kể giữa hai kiến trúc. Tốc độ sản xuất gắn liền với khối lượng của các bộ phận chuyển động và chiều dài hành trình. Máy ép tay quay đơn thường có các thanh trượt nhẹ hơn, một tay pitman đơn và một bộ truyền động nhỏ gọn hơn. Các cơ cấu ly hợp và phanh có ít quán tính hơn để khắc phục trong quá trình gài và nhả.
Bởi vì chúng có khối lượng chuyển động thấp hơn nên máy ép tay quay đơn thường đạt được tốc độ cao hơn nhiều. Chúng có thể tăng tốc và giảm tốc độ trượt nhanh chóng, khiến chúng đặc biệt phù hợp cho các hoạt động đột bao hình nhanh, nhẹ trong đó thời gian chu kỳ là yếu tố chính mang lại lợi nhuận. Một số máy quay đơn có thể vượt quá hàng trăm hành trình mỗi phút khi hoạt động liên tục.
Máy ép tay quay đôi mang khối lượng lớn hơn đáng kể. Đường trượt rộng hơn, pitman kép và chuyển số nặng hơn đòi hỏi nhiều thời gian hơn để hoàn thành một cú đánh. Mặc dù chúng hoạt động ở SPM thấp hơn, nhưng giá trị của chúng nằm ở khả năng thực hiện tạo hình phức tạp, công suất lớn trên nhiều trạm cùng một lúc. Họ tạo ra một chi tiết phức tạp, hoàn thiện sau mỗi lần thực hiện thay vì dựa vào các thao tác thứ cấp, điều này cuối cùng sẽ làm tăng năng suất tổng thể cho các cụm lắp ráp phức tạp.
Sự chênh lệch chi phí trả trước giữa hai loại máy ép này là đáng kể. Máy ép trục khuỷu đôi đòi hỏi nhiều nguyên liệu thô hơn để chế tạo. Các khung rộng hơn và dày hơn để hỗ trợ các điểm treo kép. Bộ truyền động bao gồm việc gia công phức tạp, truyền động đồng bộ, ly hợp và phanh nặng hơn. Sự phức tạp về kỹ thuật này đương nhiên dẫn đến chi phí vốn ban đầu cao hơn.
Chi phí vận chuyển và lắp đặt cũng ảnh hưởng lớn đến CapEx ban đầu. Máy ép trục khuỷu đôi thẳng thường yêu cầu rơ-moóc thấp chuyên dụng để vận chuyển và giàn nâng hạng nặng để lắp đặt. Máy ép tay quay đơn, đặc biệt là các mẫu khung C, thường có thể được di chuyển bằng xe nâng hạng nặng tiêu chuẩn và vận chuyển trên các mặt phẳng tiêu chuẩn, giúp giảm đáng kể chi phí triển khai.
Máy ép tay quay đơn có rào cản gia nhập thấp hơn. Thiết kế hợp lý của họ đòi hỏi ít thép hơn và quy trình sản xuất đơn giản hơn. Đối với các cơ sở tập trung vào sản xuất khối lượng lớn, chi tiết nhỏ, CapEx ban đầu thấp hơn cho phép ROI nhanh hơn và khả năng triển khai nhiều máy trên toàn bộ sàn để dự phòng. Tuy nhiên, máy ép trục khuỷu đôi thường mất giá chậm hơn do cấu tạo nặng và tính linh hoạt trong việc xử lý các công việc phức tạp, có lợi nhuận cao.
Có một mối tương quan trực tiếp, có thể đo lường được giữa độ song song của trượt và độ mòn của khuôn. Dụng cụ thường là tài sản đắt nhất trong cơ sở dập. Khi một tấm trượt bị nghiêng do tải lệch tâm, chày sẽ đi vào khoang khuôn theo một góc. Điều này gây ra tình trạng mòn không đồng đều, mòn và cuối cùng là tai nạn chết máy thảm khốc. Việc thay thế các chày cacbua bị vỡ có thể tiêu tốn hàng nghìn đô la và phải ngừng sản xuất trong nhiều ngày.
Chi phí ban đầu cao hơn của máy ép trục khuỷu đôi thường được bù đắp bằng việc giảm đáng kể việc bảo trì dụng cụ. Bằng cách duy trì tính song song nghiêm ngặt, máy ép sẽ bảo vệ khuôn. Bạn sẽ trải nghiệm thời gian chạy dài hơn giữa các lần mài, ít bộ phận bị loại bỏ hơn do gờ sắc và nguy cơ làm vỡ các bộ phận đắt tiền thấp hơn đáng kể. Khung báo chí hấp thụ hình phạt nên dụng cụ không cần phải làm như vậy.
Thực tế bảo trì rất khác nhau giữa hai thiết kế. Máy ép trục khuỷu đơn dễ dàng hơn và rẻ hơn để bảo trì. Việc tiếp cận kết nối pitman đơn và trục lệch tâm rất đơn giản. Máy ép trục khuỷu đôi đòi hỏi kỹ thuật viên có tay nghề cao để đảm bảo sự đồng bộ chính xác của trục khuỷu kép. Nếu lệch thời gian dù chỉ một chút, máy ép sẽ bị kẹt, gây hư hỏng nghiêm trọng cho bộ truyền động. Việc sửa chữa tốn nhiều công sức hơn và cần có thiết bị nâng chuyên dụng do trọng lượng của các bộ phận.
Kích thước và trọng lượng vật lý phải được tính đến trong kế hoạch cơ sở của bạn. Máy ép tay quay đôi vốn đã rộng hơn và cao hơn máy ép tay quay đơn có cùng trọng tải. Điều này đòi hỏi phải xem xét cẩn thận về chiều cao trần, khoảng trống cần cẩu trên cao và chiều rộng lối đi để xử lý vật liệu và thay đổi khuôn. Bạn phải đảm bảo cơ sở của bạn có thể chứa thiết bị trước khi ký đơn đặt hàng.
Các chi phí ẩn của việc cài đặt có thể là đáng kể. Máy ép tay quay đơn, đặc biệt là các mẫu khung C nhỏ hơn, thường có thể được bắt vít trực tiếp vào sàn nhà máy được gia cố tiêu chuẩn. Khối lượng thấp hơn và lực tập trung của chúng tạo ra độ rung có thể kiểm soát được mà bê tông tiêu chuẩn có thể hấp thụ mà không bị nứt.
Máy ép trục khuỷu đôi nặng thường yêu cầu công việc làm móng chuyên dụng. Tải trọng động được tạo ra bằng cách dập các bộ phận rộng trên một lớp lớn có thể phá hủy sàn bê tông tiêu chuẩn. Việc lắp đặt có thể yêu cầu đào sàn, đổ các hố bê tông cốt thép cách ly sâu tới vài feet và lắp đặt các tấm đệm cách ly rung được thiết kế để bảo vệ các thiết bị xung quanh và cấu trúc tòa nhà khỏi sóng xung kích địa chấn.
Một rủi ro triển khai phổ biến là rơi vào bẫy thiết bị được chỉ định quá mức. Việc mua một máy ép trục khuỷu đôi cho tải trọng nhỏ, tập trung hoặc khối lượng sản xuất vừa phải sẽ dẫn đến lãng phí vốn. Bạn đang trả tiền cho chiều rộng và độ ổn định mà công cụ của bạn không yêu cầu.
Hơn nữa, việc chạy các khuôn nhỏ ở giữa máy ép trục khuỷu đôi lớn thực sự có thể khiến thanh trượt bị cong xuống ở giữa theo thời gian. Hiệu ứng cong này làm cho chày ở giữa khuôn xuyên sâu hơn dự định, làm hỏng dung sai bộ phận. Bạn cũng phải chịu chi phí bảo trì không cần thiết, chi phí năng lượng cao hơn và hy sinh không gian sàn có giá trị mà không đạt được bất kỳ lợi thế hoạt động nào.
Sự nguy hiểm của việc xác định dưới mức còn nghiêm trọng hơn nhiều. Cố gắng chạy các khuôn tiến bộ rộng trên một máy ép tay quay là công thức dẫn đến thất bại thảm hại. Tải trọng lệch tâm cực lớn sẽ buộc thanh trượt lật nghiêng theo từng hành trình, tác động lên gib và khung.
Hành động lật này gây áp lực rất lớn lên gibs, khung và kết nối pitman. Theo thời gian, cách làm này dẫn đến gãy tay pitman, nứt mão ép và dụng cụ bị vỡ. Kết quả là thời gian ngừng hoạt động, sản xuất bị gián đoạn và chi phí sửa chữa lớn sẽ vượt xa số tiền tiết kiệm được khi mua máy ép nhỏ hơn ban đầu.
Để giảm thiểu những rủi ro này, bạn phải tiến hành kiểm tra nghiêm ngặt kho dụng cụ hiện tại và tương lai trước khi hoàn thiện các thông số kỹ thuật của máy. Ghi lại kích thước từ trái sang phải và từ trước ra sau của mỗi khuôn mà bạn định chạy. Lưu ý trọng tải yêu cầu, độ dày vật liệu và các hoạt động cụ thể xảy ra trong trạm khuôn.
Khuyên nhóm kỹ thuật của bạn lập sơ đồ tính toán trọng tâm cho các bộ phận có yêu cầu khắt khe nhất. Xác định chính xác nơi diễn ra quá trình tạo hình nặng nhất trong bố cục khuôn. Nếu tâm tải rơi ra ngoài 60% ở giữa kích thước từ trái sang phải của khuôn, thì bạn đang xử lý một tải lệch tâm nghiêm trọng đòi hỏi cấu trúc tay quay kép.
Yếu tố trong các yêu cầu xử lý vật liệu tự động của bạn. Máy cấp liệu cuộn rộng, máy ép tóc hạng nặng và hệ thống vận chuyển phức tạp thường yêu cầu cửa sổ và không gian giường rộng hơn được cung cấp bởi máy ép cạnh thẳng tay quay đôi. Đảm bảo máy ép bạn chọn có thể tích hợp vật lý với thiết bị tự động hóa hiện có của bạn.
Máy ép trục khuỷu đơn vượt trội trong các môi trường sản xuất cụ thể, nơi tốc độ và lực tập trung là tối quan trọng. Chúng là phương tiện phù hợp cho các hoạt động không yêu cầu chiều rộng giường lớn hoặc dụng cụ tiến bộ phức tạp.
Gia công phôi tốc độ cao các bộ phận cỡ vừa và nhỏ từ phôi cuộn hẹp.
Các hoạt động xuyên và đột bằng cách sử dụng khuôn đơn trạm.
Đúc và dập nổi các bộ phận nhỏ cần có trọng tải lớn, tập trung trong một diện tích nhỏ.
Các hoạt động phụ trong đó các bộ phận được người vận hành đưa vào giữa giường theo cách thủ công.
Các công việc sản xuất ngắn hạn đòi hỏi phải thay khuôn thường xuyên và thời gian thiết lập nhanh.
Những máy này được nhắm mục tiêu hoàn hảo cho các cửa hàng việc làm xử lý các công việc nhẹ đến trung bình. Chúng phù hợp với các cơ sở có khối lượng sản xuất vừa phải, thay khuôn thường xuyên và diện tích sàn hạn chế. Tính đơn giản của chúng cho phép người vận hành nhanh chóng thiết lập và chia nhỏ công việc, tối đa hóa thời gian trục chính cho hoạt động sản xuất ngắn hạn.
Máy ép trục khuỷu đôi được thiết kế cho các hoạt động tạo hình phức tạp, nặng nhọc trải rộng trên một khu vực vật lý rộng. Chúng mang lại sự ổn định cần thiết cho các quy trình sản xuất hiện đại, nhiều bước đòi hỏi độ chính xác cao.
Chạy các khuôn dập lũy tiến lớn, nhiều trạm để thực hiện đột bao hình, xuyên thủng và tạo hình trong một lần chạy.
Các hoạt động vẽ sâu đòi hỏi áp lực song song, nhất quán trong suốt một nét vẽ dài.
Phần hình thành không đối xứng trong đó tải tập trung nhiều vào một phía của dụng cụ.
Ô tô hạng nặng, bảng điều khiển thiết bị và chế tạo linh kiện hàng không vũ trụ.
Các hoạt động khuôn chuyển tự động đòi hỏi khoảng cách thẳng đứng rộng cho các cơ chế chuyển bộ phận.
Những máy ép này thuộc về các cơ sở sản xuất liên tục, khối lượng lớn. Chúng được thiết kế cho các môi trường yêu cầu thời gian hoạt động tối đa, xử lý các phôi lớn và duy trì dung sai chặt chẽ trên các bộ phận rộng, phức tạp. Khi khả năng bảo vệ dụng cụ và độ chính xác của bộ phận trên một phạm vi rộng là không thể thương lượng, thì tay quay đôi là lựa chọn khả thi duy nhất.
Yêu cầu hoạt động | Kiến trúc được đề xuất | Biện minh kỹ thuật |
|---|---|---|
Đột dập tốc độ cao (Các chi tiết nhỏ) | Tay quay đơn | Khối lượng chuyển động thấp hơn cho phép tăng tốc nhanh và SPM cao hơn. |
Khuôn tiến bộ rộng | tay quay đôi | Pitman kép ngăn trượt lật và bảo vệ dụng cụ phức tạp. |
Tải trọng lệch tâm nặng | tay quay đôi | Hệ thống treo hai điểm hấp thụ lực bất đối xứng mà không bị lệch. |
Coin tập trung | Tay quay đơn | Ứng dụng lực trung tâm trực tiếp tối đa hóa việc truyền năng lượng đến một khu vực nhỏ. |
Vẽ sâu các tấm lớn | tay quay đôi | Duy trì tính song song nghiêm ngặt trong toàn bộ chiều dài của nét vẽ. |
Khi đưa ra quyết định cuối cùng về máy ép một tay quay so với máy ép tay quay đôi , hãy luôn mặc định kích thước vật lý của khuôn lớn nhất, phức tạp nhất của bạn. Trọng tải chỉ là một phần của phương trình; Sự phân bổ lực quyết định sự tồn tại của dụng cụ và chất lượng các bộ phận của bạn.
Kiểm tra kho khuôn hiện có của bạn để xác định kích thước tối đa từ trái sang phải và mức độ tải lệch tâm cho các công việc nặng nhất của bạn.
Tính toán trọng tải cần thiết trên mỗi inch vuông cho các hoạt động dập lũy tiến đòi hỏi khắt khe nhất của bạn để đảm bảo phân bổ lực hợp lý.
Hãy tham khảo ý kiến của kỹ sư máy ép kết cấu để ánh xạ dữ liệu trọng tâm của bạn theo các kiến trúc khung máy cụ thể.
Yêu cầu các thông số kỹ thuật và bản vẽ bố trí để xác minh diện tích cơ sở, khoảng trống trên cao và các yêu cầu về nền móng bê tông.
A: Sự khác biệt chính là số lượng điểm kết nối giữa trục khuỷu và thanh trượt. Một tay quay có một khớp nối trung tâm, lực tập trung ở giữa. Một tay quay đôi có hai kết nối, phân phối lực trên diện tích giường từ trái sang phải rộng hơn.
Trả lời: Bạn nên nâng cấp khi chuyển sang khuôn dập lũy tiến rộng hơn, xử lý phôi lớn hơn, gặp phải tình trạng mài mòn dụng cụ sớm do nghiêng trượt hoặc đảm nhận các công việc tạo ra tải trọng lệch tâm nghiêm trọng trong quá trình dập.
Đáp: Không nhất thiết. Cả hai kiến trúc đều có thể được xây dựng để đạt được trọng tải cao. Sự khác biệt là máy ép tay quay đôi phân bổ trọng tải định mức của nó trên một khu vực rộng hơn từ trái sang phải, trong khi máy ép tay quay đơn tập trung trọng tải vào trung tâm.
Đáp: Hệ thống treo hai điểm của tay quay đôi chủ động chống lại lực lật xảy ra khi dập lệch tâm. Điều này duy trì sự song song chặt chẽ giữa cầu trượt và giường, không giống như một kết nối trung tâm duy nhất dễ bị nghiêng khi chịu tải không đồng đều.
Trả lời: Có, có máy ép tay quay đôi C-Frame. Họ cung cấp bệ rộng hơn và hướng dẫn trượt cải tiến để xử lý các bộ phận lớn hơn, trong khi vẫn duy trì lối vào mở phía trước và bên hông điển hình của kiến trúc khung C truyền thống.
Đ: Vâng. Chúng có nhiều bộ phận chuyển động hơn, yêu cầu sự đồng bộ hóa chính xác của pitman kép hoặc trục khuỷu kép và thường liên quan đến các bộ phận nặng hơn. Điều này làm tăng cả thời gian bảo trì định kỳ và độ phức tạp của việc sửa chữa lớn.
