Việc dập kim loại tấm lớn buộc phải có sự lựa chọn khó khăn trên sàn sản xuất. Bạn có thể chạy dây chuyền nhanh và làm hỏng các bộ phận của mình, hoặc chạy chậm và làm giảm năng suất của bạn. Máy ép quay và máy ép lệch tâm truyền thống đánh mạnh vào phôi ở tốc độ cao. Tác động mạnh mẽ này làm rách thép cường độ cao, làm nhăn nhôm và phá hủy lớp phủ khuôn. Nếu bạn làm chậm tốc độ ram để bảo vệ dụng cụ và có được cú đánh tốt, số lần đánh mỗi phút của bạn sẽ giảm xuống dưới mức có lợi.

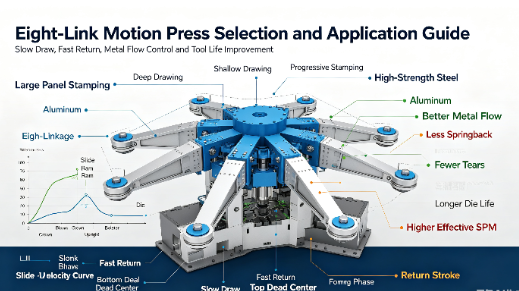

Máy ép chuyển động tám liên kết khắc phục nút cổ chai cơ học này. Nó thay đổi hoàn toàn động học trượt. Liên kết làm chậm thanh ram ngay trước khi nó chạm vào kim loại, giúp vật liệu có thời gian chảy và giãn ra mà không bị gãy. Sau khi quá trình rút kết thúc, thanh ram sẽ quay trở lại điểm chết trên với tốc độ cao. Bạn sẽ có được tốc độ vẽ chậm mà bạn cần để có chất lượng, cộng với thời gian thực hiện nhanh mà bạn cần để có khối lượng.
Điều khiển động học: Chuyển động tám liên kết điều chỉnh đường cong vận tốc trượt, cải thiện tới 40% khả năng kiểm soát dòng chảy kim loại mà không làm mất đi tổng số hành trình mỗi phút (SPM).
Đảm bảo chất lượng: Tốc độ va chạm giảm trực tiếp làm giảm hiện tượng đàn hồi, rách và vết xước bề mặt ở các tấm hình dạng lớn, phức tạp, mang lại lợi ích cho cả các đường kéo sâu và nông.
Tuổi thọ của dụng cụ: Vận tốc ăn khớp thấp hơn làm giảm đáng kể sốc và rung, kéo dài tuổi thọ khuôn và giảm chi phí bảo trì dụng cụ.
Phù hợp chiến lược: Mặc dù yêu cầu đầu tư vốn ban đầu cao hơn so với máy ép cơ học tiêu chuẩn, công nghệ này mang lại ROI vượt trội trong các ứng dụng dập khối lượng lớn, dập sâu và dập lũy tiến trong đó việc giảm phế liệu là rất quan trọng.
Mục lục

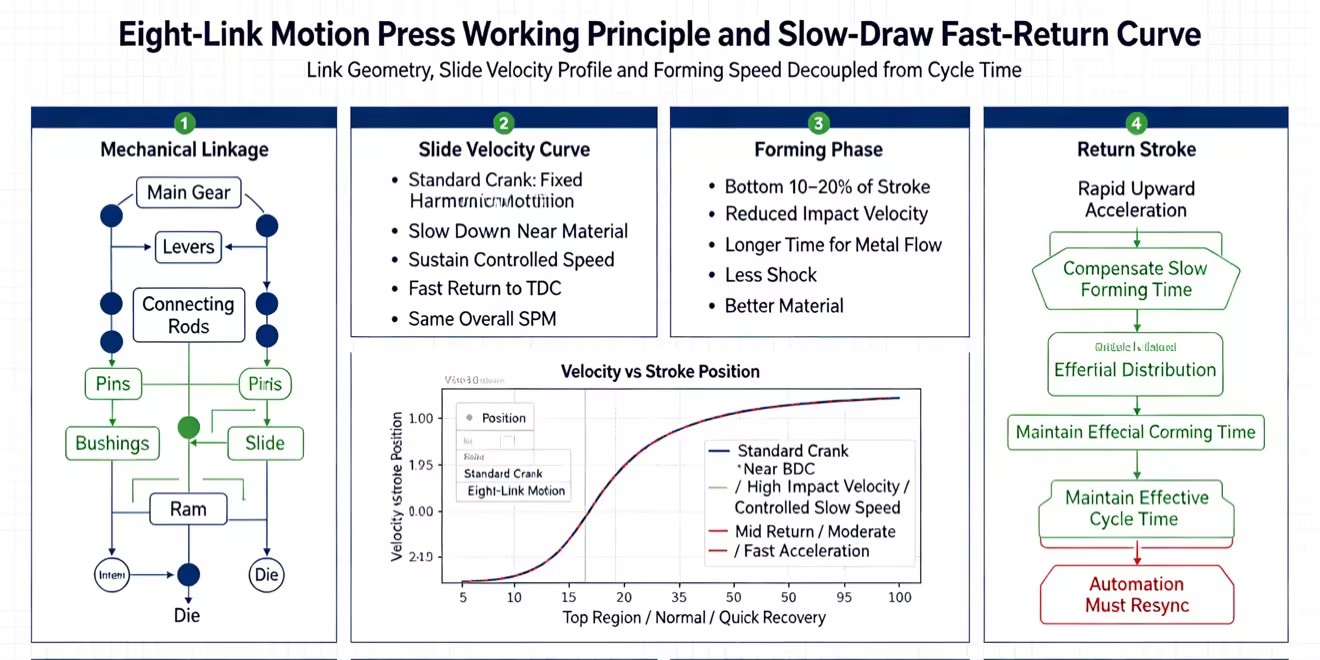

Máy ép chuyển động tám liên kết sử dụng hệ thống liên kết đặc biệt để điều khiển chuyển động trượt. Không giống như máy ép tay quay truyền thống, nó có thể làm chậm quá trình trượt trong quá trình tạo hình và tăng tốc trong hành trình quay trở lại.
Điều khiển chuyển động này giúp vật liệu có nhiều thời gian hơn để co giãn và chảy, giảm rách và cải thiện chất lượng bộ phận trong khi vẫn duy trì tốc độ sản xuất cao.
Máy ép truyền thống sử dụng mô hình chuyển động cố định. Tốc độ trượt thay đổi theo vòng quay của tay quay, gây khó khăn cho việc giảm tốc độ tạo hình mà không làm giảm sản lượng.
Hệ thống tám liên kết thay đổi quá trình này thông qua cấu trúc liên kết cơ học. Nó làm chậm quá trình trượt khi khuôn tiếp xúc với vật liệu, cho phép tạo hình mượt mà hơn và giảm tác động lên vật liệu có độ bền cao.
Sau khi hình thành, slide quay trở lại nhanh chóng để duy trì hiệu quả sản xuất.
Lợi ích chính:
Kiểm soát dòng chảy kim loại tốt hơn
Giảm rách và biến dạng
Hiệu quả sản xuất cao hơn
Ví dụ: máy ép chuyển động liên kết có thể chạy ở cùng tốc độ 20 SPM như máy ép tiêu chuẩn trong khi cung cấp tốc độ tạo hình chậm hơn tương tự như máy có tốc độ thấp hơn.
Hành trình quay về nhanh hơn tạo ra lực tăng tốc cao hơn. Do đó, cơ cấu máy ép và hệ thống tự động hóa phải được thiết kế để xử lý những thay đổi này.
Máy ép chuyển động liên kết yêu cầu phối hợp thích hợp với:
Chết lũy tiến
Hệ thống chuyển giao
Máy cho ăn tự động
Cảm biến bảo vệ khuôn
Hành trình đi lên nhanh hơn đòi hỏi phải điều chỉnh thời gian chính xác. Đồng bộ hóa phù hợp sẽ ngăn ngừa xung đột chuyển giao và đảm bảo sản xuất ổn định.
Công nghệ chuyển động tám liên kết cải thiện chất lượng dập bằng cách kiểm soát tốc độ trượt trong quá trình tạo hình. Quá trình tạo hình chậm hơn giúp vật liệu chảy trơn tru, giảm khuyết tật và cải thiện chất lượng bề mặt.
Các tấm lớn, chẳng hạn như các bộ phận ô tô và vỏ thiết bị, đòi hỏi dòng vật liệu ổn định trong quá trình tạo hình.
Máy ép chuyển động tám liên kết làm chậm quá trình trượt khi chày tiếp xúc với vật liệu. Điều này giúp kim loại có nhiều thời gian hơn để co giãn và giảm các vấn đề như:
Làm mỏng vật liệu
Xé rách
Hình thành không đồng đều
Ưu điểm này đặc biệt quan trọng đối với vật liệu thép và nhôm cường độ cao, đòi hỏi điều kiện tạo hình được kiểm soát nhiều hơn.
Chuyển động được kiểm soát cũng cải thiện các ứng dụng vẽ nông bằng cách đảm bảo phân phối vật liệu tốt hơn và hình dạng cuối cùng chính xác hơn.
Các vật liệu có độ bền cao thường trở lại một phần hình dạng ban đầu sau khi được tạo hình, tạo ra các vấn đề về độ đàn hồi.
Tốc độ tạo hình được kiểm soát của máy ép chuyển động tám liên kết tác dụng lực dần dần. Điều này giúp giảm:
Mùa xuân trở lại
nếp nhăn
vết nứt
Lỗi kích thước
Bằng cách duy trì áp suất ổn định trong giai đoạn tạo hình, nhà sản xuất có thể đạt được các bộ phận chính xác hơn với ít điều chỉnh dụng cụ hơn.
Các tấm bên ngoài lớn đòi hỏi bề mặt nhẵn và các chi tiết chính xác. Tốc độ va chạm cao có thể tạo ra các vết trên bề mặt, hư hỏng do ma sát và mài mòn khuôn.
Chuyển động tám liên kết làm giảm tác động khi tiếp xúc vật liệu, giúp:
Bảo vệ bề mặt khuôn
Giảm khuyết tật bề mặt
Cải thiện chất lượng ngoại hình
Thời gian tạo hình dài hơn ở cuối hành trình cũng cải thiện hiệu suất dập nổi và tạo hình, cho phép các chi tiết sắc nét hơn và các tính năng chính xác hơn mà không cần bổ sung thêm chi tiết nào.
Độ mòn của dụng cụ thể hiện chi phí vận hành lớn trong quá trình dập tấm lớn. Máy ép tiêu chuẩn tạo ra cú sốc mạnh khi đột hoặc dập phôi các vật liệu có độ bền kéo cao. Trọng tải ngược này gửi các rung động có tính hủy diệt qua khuôn, bệ máy ép và vương miện. Động học được sửa đổi của bộ truyền động liên kết làm giảm sự tiếp xúc của vật liệu, làm giảm đáng kể cú sốc này.
Vận tốc va chạm thấp hơn trực tiếp dẫn đến giảm hiện tượng sứt mẻ chày và mài mòn khuôn. Các cạnh cắt của dụng cụ không va vào vật liệu; họ cắt xuyên qua nó với lực có kiểm soát. Sự gắn kết nhẹ nhàng hơn này kéo dài khoảng thời gian giữa các lần bảo dưỡng khuôn định kỳ. Các kỹ thuật viên phòng dụng cụ dành ít thời gian hơn để mài các chày, thay thế các lò xo bị hỏng và sửa chữa các phần khuôn bị mòn. Trải qua hàng triệu chu kỳ, việc giảm sốc và rung sẽ duy trì tính toàn vẹn về cấu trúc của các khuôn dập lũy tiến phức tạp và đế khuôn bằng gang nặng.
Giảm phế liệu đóng vai trò là cơ chế thu hồi chi phí chính trên sàn dập. Việc cắt giảm chi phí sản xuất tổng thể trong khi vẫn duy trì chất lượng đòi hỏi phải tối đa hóa năng suất nguyên liệu. Vì tốc độ tạo hình chậm hơn sẽ ngăn ngừa hiện tượng rách và tách nên người vận hành tạo ra ít tấm bị loại hơn. Tỷ lệ phế liệu giảm ngay lập tức này trực tiếp cải thiện lợi nhuận của mỗi lần sản xuất.
Dòng chảy kim loại được cải thiện cho phép các nhà thiết kế khuôn thực hiện việc lồng phôi chặt chẽ hơn. Khi máy ép kiểm soát dòng chảy kim loại một cách hiệu quả, quy trình này sẽ cần ít vật liệu kết dính dư thừa hơn để giữ tấm kim loại đúng vị trí. Các kỹ sư có thể giảm kích thước tổng thể của khoảng trống ban đầu. Cạo chỉ một vài mm chiều rộng khỏi cuộn nhôm liên tục hoặc thép cường độ cao tiên tiến mang lại sự tiết kiệm nguyên liệu thô lớn trong lịch trình sản xuất hàng năm. Bạn mua trọng lượng cuộn dây ít hơn để sản xuất cùng số lượng các bộ phận tốt.
Việc tích hợp công nghệ này với các dây chuyền dập lũy tiến khối lượng từ trung bình đến cao đòi hỏi phải lập kế hoạch cẩn thận nhưng mang lại hiệu quả cao. Khuôn lũy tiến thực hiện nhiều thao tác một cách tuần tự khi dải kim loại đi qua máy ép. Thời gian hành trình được sửa đổi mang lại lợi thế khác biệt ở đây. Hành trình lên nhanh và hành trình xuống chậm hơn làm thay đổi cửa sổ cấp dữ liệu truyền thống.
Khi được đồng bộ hóa đúng cách, thời gian được sửa đổi này sẽ cung cấp khoảng thời gian lớn hơn, ổn định hơn cho việc chuyển chi tiết. Dải kim loại có nhiều thời gian hơn để tiến tới và cố định vào các chốt dẫn hướng trước khi chày vào khớp. Sự ổn định này làm giảm nguy cơ cấp phôi sai, độ giãn dài của lỗ dẫn hướng và tình trạng dừng dây chuyền tiếp theo. Người vận hành đạt được thông lượng hiệu quả cao hơn vì dây chuyền chạy liên tục mà không gặp lỗi cảm biến do nạp nguyên liệu thất thường hoặc cấp liệu ngắn.
Máy ép trục khuỷu và máy ép lệch tâm tiêu chuẩn chiếm ưu thế trong ngành do tính đơn giản về mặt cơ học của chúng. Họ sử dụng chuyển đổi chuyển động quay sang tuyến tính đơn giản. Sự đơn giản này làm cho chúng có độ tin cậy cao và chi phí sản xuất tương đối rẻ. Tuy nhiên, đường cong chuyển động điều hòa cố định của chúng buộc thanh trượt chạm vào vật liệu ở vận tốc cao khi chạy ở tốc độ chu kỳ cao.
Máy ép liên kết giới thiệu một đường cong được sửa đổi. Sự đánh đổi là rõ ràng. Máy ép tiêu chuẩn cung cấp chi phí trả trước thấp hơn và yêu cầu bảo trì đơn giản hơn. Tuy nhiên, chúng không phù hợp với chất lượng bộ phận, khả năng chảy kim loại và số liệu tuổi thọ dụng cụ của hệ thống chuyển động liên kết trong các bản vẽ phức tạp. Khi dập các tấm lớn, sâu, phế liệu được tạo ra bởi máy ép quay tiêu chuẩn sẽ nhanh chóng làm lu mờ khoản tiết kiệm chi phí ban đầu. Cuối cùng, bạn phải trả tiền cho chiếc máy ép rẻ hơn thông qua các bộ phận bị loại bỏ và dụng cụ bị hỏng.
Máy ép servo đại diện cho tính linh hoạt động học tối ưu. Động cơ servo mô-men xoắn cao cho phép người vận hành lập trình các cấu hình hành trình vô hạn, tạm dừng, đảo chiều hoặc làm chậm bộ phận ram tại bất kỳ điểm nào. Bạn có thể lập trình hành trình con lắc để chạy cực nhanh trên các phần nông. Tuy nhiên, tính linh hoạt này đi kèm với chi phí vốn lớn, kiến trúc điện tử phức tạp và nhu cầu năng lượng cao.

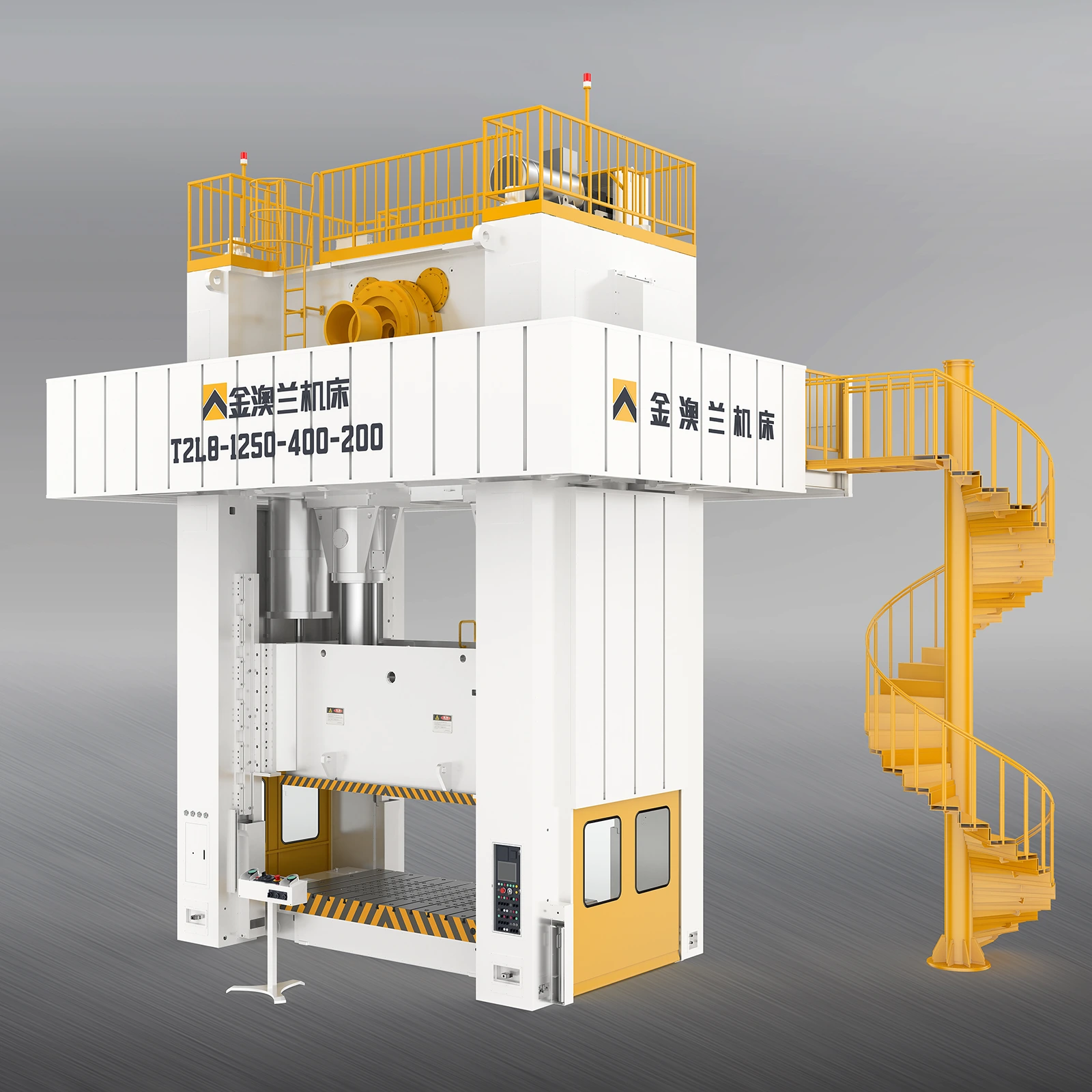

Máy ép cơ học tám liên kết cung cấp nền tảng trung gian hiệu quả cao. Nó cung cấp cấu hình hành trình được sửa đổi cụ thể cần thiết để vẽ sâu và cải thiện dòng chảy kim loại, nhưng với chi phí vốn thấp hơn đáng kể so với máy ép servo. Nó dựa vào độ tin cậy cơ học truyền thống, mạnh mẽ và năng lượng bánh đà thay vì các bộ truyền động servo và tụ điện phức tạp. Đối với các cơ sở chạy các khuôn lũy tiến khối lượng lớn, chuyên dụng trong đó cấu hình hành trình không cần thay đổi hàng ngày, bộ truyền động liên kết cơ học mang lại ROI vượt trội.
Tính năng | Máy ép tay quay tiêu chuẩn | Máy ép chuyển động tám liên kết | Máy ép servo |
|---|---|---|---|
Động học trượt | Chuyển động điều hòa cố định | Sửa đổi cơ học (rút chậm, quay lại nhanh) | Hồ sơ lập trình vô hạn |
Vận tốc tác động | Cao ở tốc độ sản xuất | Giảm đáng kể | Biến đổi / Kiểm soát hoàn toàn |
Tác động đến tuổi thọ công cụ | Mặc và sốc tiêu chuẩn | Kéo dài do sốc thấp | Kéo dài do sốc thấp |
Độ phức tạp bảo trì | Thấp | Trung bình (nhiều liên kết/chân) | Cao (điện tử/làm mát phức tạp) |
Lưu trữ năng lượng | Bánh đà cơ khí | Bánh đà cơ khí | Bộ tụ điện / Truyền động trực tiếp |
A: Ưu điểm chính là đường cong vận tốc trượt được sửa đổi. Liên kết cơ học làm chậm chày trong giai đoạn gia công tạo hình, cho phép kim loại chảy mà không bị rách. Sau đó nó nhanh chóng tăng tốc trong hành trình quay trở lại. Điều này xác định lại năng suất và độ chính xác bằng cách tách tốc độ tạo hình khỏi thời gian chu kỳ tổng thể.
Trả lời: Nó làm tăng thời gian dành cho dòng chảy kim loại lên tới 40% trong giai đoạn tạo hình quan trọng. Áp suất duy trì này cho phép vật liệu trải đều trên hình dạng khuôn. Nó ngăn ngừa hiện tượng mỏng và rách cục bộ trong các đường kéo sâu, đồng thời loại bỏ kim loại rời hoặc nếp nhăn trong các đường kéo nông, phức tạp.
Đáp: Không. Mặc dù hành trình làm việc chậm hơn đáng kể để bảo vệ vật liệu và dụng cụ, nhưng máy ép sẽ bù lại bằng hành trình quay lại nhanh hơn nhiều. Hành trình đi lên nhanh chóng này đảm bảo máy duy trì hoặc thậm chí tăng tổng số hành trình mỗi phút (SPM) so với máy ép tiêu chuẩn.
A: Nó làm giảm tốc độ va chạm khi khuôn tiếp xúc với vật liệu. Sự tương tác nhẹ nhàng hơn này làm giảm đáng kể cú va chạm, rung động phá hủy và lực xuyên qua. Bằng cách giảm thiểu sự chuyển động mạnh mẽ này, máy ép sẽ ngăn chặn hiện tượng sứt mẻ chày, giảm hiện tượng ăn mòn và kéo dài khoảng thời gian giữa các lần bảo dưỡng khuôn định kỳ.
Đáp: Có, các khuôn lũy tiến hiện tại tương thích về mặt vật lý. Tuy nhiên, người vận hành phải điều chỉnh thời gian nạp và chuyển. Động học trượt được sửa đổi tạo ra một cửa sổ hoạt động khác. Hành trình đi lên nhanh hơn tạo ra lực nâng cao hơn, đòi hỏi phải tự động hóa quá trình chuyển tải và các cảm biến phải được hiệu chỉnh lại để phù hợp với cấu hình chuyển động mới.
A: Nhược điểm chính là độ phức tạp cơ học. Hệ thống sử dụng số lượng liên kết cơ học, chốt kết nối và ống lót bằng đồng tăng lên so với máy ép tay quay đơn giản. Những bộ phận chuyển động bổ sung này yêu cầu hệ thống bôi trơn tự động, nghiêm ngặt và giám sát nghiêm ngặt để tránh mài mòn và duy trì độ chính xác của trượt.
Đáp: Hành trình đi lên nhanh hơn tạo ra lực nâng và quán tính cao hơn đáng kể. Thanh trượt làm sạch không gian khuôn nhanh hơn nhiều so với máy ép tiêu chuẩn. Điều này đòi hỏi tự động hóa chuyển giao nhanh chóng và đồng bộ cao. Máy cấp liệu cơ học tiêu chuẩn có thể gặp khó khăn trong việc theo kịp tốc độ, thường cần phải nâng cấp lên thiết bị cấp liệu điều khiển bằng trợ lực tốc độ cao.
