Trong dập cơ học, động cơ không cung cấp lực trực tiếp để tạo thành kim loại. Thay vào đó, công việc chính của động cơ là khôi phục năng lượng cho bánh đà ép điện giữa các hành trình. Động lực học của bánh đà không khớp gây ra hậu quả vận hành nghiêm trọng cho bất kỳ sàn sản xuất nào. Rôto có kích thước không chính xác sẽ dẫn đến hiện tượng máy nén ngừng hoạt động, ly hợp mòn sớm, biến dạng động cơ quá mức, độ chính xác của bộ phận không nhất quán hoặc cung cấp năng lượng không đủ ở cuối hành trình. Bạn cần một khung kỹ thuật để đánh giá khối lượng, đường kính, tốc độ vận hành và thiết kế vật liệu của bánh đà. Điều này đảm bảo được chọn Máy ép điện phù hợp với các ứng dụng sản xuất cụ thể, từ đột bao hình tốc độ cao đến vẽ sâu. Chúng tôi sẽ chia nhỏ các yêu cầu về vật lý, lựa chọn vật liệu và khả năng tương thích của tàu truyền động để giữ cho dây chuyền dập của bạn hoạt động mà không gặp sự cố nghiêm trọng.
Ứng dụng ra lệnh lưu trữ năng lượng: Một bánh đà ép điện lưu trữ động năng; cần có bánh đà nặng hơn, lớn hơn cho các nguyên công kéo sâu đòi hỏi năng lượng duy trì, trong khi bánh đà nhẹ hơn phù hợp với việc đột bao hình tốc độ cao, hành trình ngắn.
Đánh đổi khối lượng và tốc độ: Động năng tăng tuyến tính theo khối lượng nhưng theo cấp số nhân với tốc độ. Tối ưu hóa đường kính bánh đà và RPM thường hiệu quả hơn việc chỉ thêm trọng lượng thô.
Độ chính xác và tính nhất quán của quá trình dập: Một bánh đà có kích thước phù hợp sẽ duy trì sự giải phóng năng lượng liên tục, ngăn chặn tình trạng dao động vi mô hoặc tốc độ trong hành trình có thể ảnh hưởng đến độ chính xác về kích thước của bộ phận được dập.
Khả năng tương thích của bộ truyền động: Kích thước bánh đà ảnh hưởng trực tiếp đến yêu cầu trượt của động cơ và công suất nhiệt ly hợp/phanh; kích thước bánh đà quá lớn mà không nâng cấp bộ truyền động sẽ gây ra hỏng hóc linh kiện nhanh chóng.
Thời gian phục hồi là rất quan trọng: Thời gian có sẵn giữa các hành trình cho biết mức tiêu hao năng lượng tối đa cho phép của bánh đà (thường là 10-15% đối với các hoạt động liên tục).
Mục lục
Một bánh đà ép điện sẽ lưu trữ năng lượng và giải phóng năng lượng trong quá trình dập. Động cơ cung cấp năng lượng liên tục, trong khi bánh đà cung cấp năng lượng cao cần thiết cho hành trình tạo hình ngắn.
Bánh đà giúp duy trì tốc độ ổn định, giảm tải cho động cơ, tránh hiện tượng dao động công suất đột ngột trong quá trình dập.
Hiệu suất của bánh đà phụ thuộc vào cả trọng lượng và tốc độ quay. Việc tăng đường kính hoặc RPM có thể cải thiện việc lưu trữ năng lượng hiệu quả hơn là chỉ tăng thêm trọng lượng. Một bánh đà được thiết kế phù hợp sẽ cung cấp đủ năng lượng đồng thời giảm căng thẳng cho động cơ, vòng bi và khung máy.

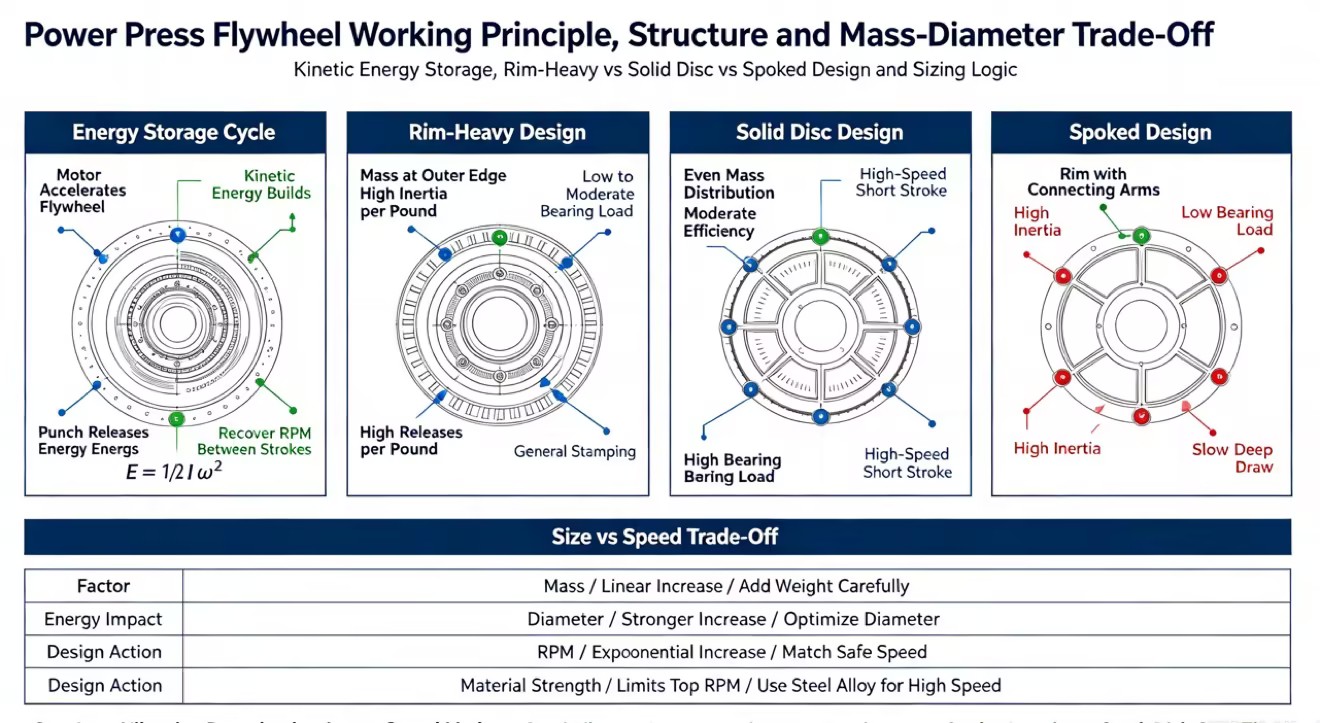

Mômen quán tính phụ thuộc rất nhiều vào vị trí chính xác của khối lượng so với tâm quay. Thiết kế vành nặng có chủ ý tập trung trọng lượng vào mép ngoài của bánh xe. Cấu hình cụ thể này tối đa hóa quán tính mà không cần thêm khối lượng không cần thiết vào trung tâm trung tâm. Đĩa rắn phân bổ khối lượng đồng đều trên toàn bộ bán kính, điều này vốn làm giảm hiệu quả lưu trữ năng lượng tổng thể trên mỗi pound vật liệu được sử dụng.
Tăng đường kính mang lại công suất năng lượng cao hơn đáng kể. Nó đạt được điều này mà không cần tăng tải tĩnh lên các ổ trục chính một cách tương ứng. Đường kính lớn hơn sẽ đẩy khối lượng nặng ra xa trục quay hơn. Sự dịch chuyển hình học này nhân lên năng lượng dự trữ một cách hiệu quả. Người vận hành có được lực đấm đáng kể đồng thời bảo vệ vòng bi bên trong khỏi trọng lượng chết quá lớn. Tối ưu hóa tỷ lệ đường kính trên khối lượng là cách hiệu quả nhất để thiết kế một hệ thống dập có độ phản hồi cao.
Kiểu thiết kế | Phân phối đại chúng | Hiệu quả năng lượng | Chịu tải tác động | Ứng dụng tốt nhất |
|---|---|---|---|---|
Vành nặng | Tập trung ở rìa ngoài | Cao (Quán tính tối đa trên mỗi pound) | Thấp đến trung bình | Dập tiêu chuẩn, dập khuôn chung |
Đĩa rắn | Phân bố đều trên bán kính | Vừa phải | Cao | Hoạt động tốc độ cao, hành trình ngắn |
Nói | Vành nặng với cánh tay nối | Cao | Thấp | Máy ép cơ học kéo sâu và chậm hơn |
Bánh đà bằng gang truyền thống vẫn còn phổ biến trong các máy móc cũ và hoạt động chậm hơn. Gang hấp thụ rung động tốt và tiết kiệm chi phí khi sản xuất. Tuy nhiên, các ứng dụng hiệu suất cao hiện đại đòi hỏi phải chế tạo rôto bằng thép hoặc hợp kim chuyên dụng. Gang có độ bền kéo thấp hơn và cấu trúc hạt giòn. Điều này làm cho nó dễ bị phân mảnh ly tâm ở tốc độ cao. Nếu một bánh xe bằng gang quay vượt quá tốc độ định mức, nó có thể vỡ tan như thủy tinh, bắn ra những mảnh đạn chết người khắp sàn cửa hàng.
Hợp kim thép chịu được vận tốc quay cao hơn nhiều một cách an toàn. Điều này cho phép máy lưu trữ nhiều năng lượng hơn trong một diện tích vật lý nhỏ hơn. Độ bền kéo của vật liệu quyết định tốc độ vận hành an toàn tối đa của bộ phận. Các giới hạn RPM này trực tiếp kiểm soát mật độ năng lượng tối đa của toàn bộ hệ thống. Các thiết kế web vững chắc mang lại tính toàn vẹn về cấu trúc hạng nặng dưới áp lực ly tâm tốc độ cao nghiêm trọng. Thiết kế nan hoa giúp tiết kiệm trọng lượng tổng thể nhưng lại gây ra hiện tượng tăng ứng suất tại các điểm nối nan hoa nơi các vết nứt có thể lan truyền theo thời gian. Việc dập tốc độ cao đòi hỏi phải có rôto bằng thép chắc chắn để ngăn ngừa hỏng hóc cơ học đồng thời tối đa hóa mật độ năng lượng sẵn có để đạp xe nhanh.
Việc lựa chọn bánh đà phụ thuộc vào quá trình dập. Bánh đà nặng cung cấp khả năng lưu trữ năng lượng cao hơn cho các hoạt động tạo hình đòi hỏi khắt khe, trong khi bánh đà nhẹ hỗ trợ tốc độ sản xuất nhanh hơn.
Bánh đà nặng lưu trữ nhiều động năng hơn và duy trì lực ổn định trong quá trình dập đòi hỏi khắt khe.
Chúng phù hợp cho:
Vẽ sâu
Tạo hình tấm dày
Dập nặng
Quán tính cao hơn giúp ngăn chặn việc giảm tốc độ trong quá trình tạo hình và cải thiện tính nhất quán của bộ phận.
Tuy nhiên, bánh đà nặng yêu cầu:
Công suất động cơ cao hơn
Hệ thống ly hợp và phanh mạnh mẽ hơn
Thời gian tăng tốc và dừng lâu hơn
Chúng lý tưởng cho các ứng dụng trong đó lực tạo hình quan trọng hơn tốc độ sản xuất.
Bánh đà nhẹ được thiết kế để đạp xe nhanh và phục hồi năng lượng nhanh chóng.
Chúng thường được sử dụng cho:
Tẩy trống tốc độ cao
Dập tấm mỏng
Hoạt động hành trình ngắn
Quán tính thấp hơn của chúng cho phép tăng tốc nhanh hơn và thời gian phục hồi ngắn hơn, nâng cao hiệu quả sản xuất.
Hạn chế là công suất năng lượng thấp hơn. Khi sử dụng cho các vật liệu nặng hoặc tạo hình sâu, bánh đà nhẹ có thể bị giảm tốc độ, giảm độ chính xác và tăng tải động cơ.
Tính năng | Bánh đà nặng | Bánh đà nhẹ |
|---|---|---|
Lưu trữ năng lượng | Cao | Thấp hơn |
Tốc độ sản xuất | Vừa phải | Cao |
Thời gian phục hồi | dài hơn | Nhanh hơn |
Ứng dụng tốt nhất | Vẽ sâu, tạo hình nặng | Dập phôi, dập tốc độ cao |
Yêu cầu động cơ | Công suất cao hơn | Công suất thấp hơn |
Việc lựa chọn bánh đà phù hợp phụ thuộc vào sự cân bằng giữa nhu cầu năng lượng và tốc độ sản xuất.
Việc đột bao hình tốc độ cao yêu cầu bánh đà nhẹ chạy ở tốc độ RPM đặc biệt cao. Khoảng cách làm việc của hành trình trong các ứng dụng này là rất ngắn. Cú đấm tiếp xúc với vật liệu và cắt nó trong một phần giây, thường là trong vòng 1/8 inch cuối cùng của hành trình. Phục hồi năng lượng nhanh chóng được ưu tiên tuyệt đối so với tổng công suất năng lượng. Hệ thống phải chạm vào vật liệu, xuyên qua và ngay lập tức chuẩn bị cho bước tiếp theo. Bạn đang xem những chiếc máy chạy với tốc độ từ 200 đến 1000 nhịp mỗi phút.
Động cơ phải khôi phục năng lượng đã cạn kiệt ngay lập tức để duy trì tốc độ sản xuất. Một rôto nặng sẽ không thể tăng tốc đủ nhanh giữa những hành trình nhanh này, khiến máy dần dần mất tốc độ. Phản ứng ly hợp nhanh cũng rất quan trọng đối với hoạt động đúc tốc độ cao. Rôto nhẹ giảm thiểu tải nhiệt trên các tấm ly hợp. Điều này cho phép thiết bị duy trì dung sai chặt chẽ và lực ổn định ở hàng trăm hành trình mỗi phút mà không làm cháy đĩa ma sát.
Vẽ sâu đòi hỏi bánh đà lớn, quán tính cao để duy trì lực trên một khoảng cách dài. Khoảng cách làm việc kéo dài của hoạt động rút bài sẽ liên tục kéo một lượng năng lượng lớn ra khỏi hệ thống. Một lần rút sâu có thể dễ dàng tiêu hao tới 20% năng lượng dự trữ chỉ bằng một chuyển động mượt mà. Máy phải đẩy vật liệu vào khuôn một cách đều đặn mà không do dự. Quá trình tương tác bắt đầu ở vị trí cao trong cửa sổ hành trình, có nghĩa là bánh xe sẽ tiêu hao năng lượng trong thời gian dài hơn nhiều so với một cú đánh trống đơn giản.
Cần có khối lượng đáng kể để ngăn máy ngừng hoạt động trước khi chạm tới điểm chết dưới. Nếu rôto không đủ quán tính, chày sẽ chậm lại trong giai đoạn kéo. Sự dao động tốc độ này gây ra sự rách, nhăn nghiêm trọng của vật liệu và tỷ lệ các bộ phận bị loại bỏ cao. Một cánh quạt nặng đảm bảo lực trơn tru, không thể ngăn cản xuyên suốt toàn bộ chiều sâu của khuôn. Nó đảm bảo kim loại chảy dẻo mà không bị gãy.
Thông số ứng dụng | Tẩy trống tốc độ cao | Vẽ sâu |
|---|---|---|
Khoảng cách làm việc | Rất ngắn (cuối nét) | Dài (bắt đầu ở cú đánh cao) |
Sự cạn kiệt năng lượng trên mỗi cú đánh | Thấp (thường dưới 10%) | Cao (lên tới 20%) |
Khối lượng bánh đà cần thiết | Nhẹ | Nặng, quán tính cao |
RPM vận hành | Cao | Thấp đến trung bình |
Thời gian phục hồi động cơ | Mili giây | Giây |

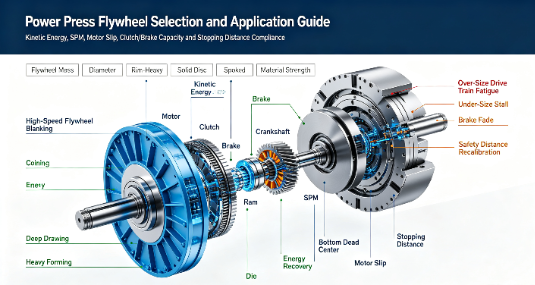

Việc chọn bánh đà đòi hỏi phải đánh giá tốc độ ép, khả năng tương thích của động cơ và công suất hệ thống truyền động. Một bánh đà được kết hợp phù hợp đảm bảo cung cấp năng lượng ổn định, chất lượng dập ổn định và tuổi thọ thiết bị dài hơn.
Tốc độ hành trình ép ảnh hưởng trực tiếp đến tốc độ bánh đà có thể phục hồi năng lượng giữa các chu kỳ.
Dập tốc độ cao: Yêu cầu phục hồi năng lượng nhanh hơn và bánh đà nhẹ hơn.
Tạo hình nặng: Yêu cầu lưu trữ năng lượng cao hơn và bánh đà lớn hơn.
Nếu bánh đà không thể phục hồi năng lượng đủ nhanh, máy ép có thể bị mất tốc độ, giảm độ chính xác tạo hình hoặc làm động cơ quá tải. Kích thước bánh đà và công suất động cơ phải phù hợp với yêu cầu về tốc độ sản xuất và dập.
Động cơ phải làm việc cùng với bánh đà để xử lý các tải trọng dập đột ngột.
Động cơ có độ trượt cao thường được sử dụng trong máy ép công suất vì chúng có thể xử lý những thay đổi tốc độ tạm thời trong quá trình tạo hình. Điều này cho phép bánh đà giải phóng năng lượng dự trữ mà không gây áp lực quá lớn lên động cơ.
Sử dụng động cơ không phù hợp có thể gây ra nhu cầu dòng điện cao hơn, quá nhiệt và hỏng hóc sớm.
Trọng lượng bánh đà ảnh hưởng trực tiếp đến hiệu suất ly hợp và phanh.
Bánh đà nặng dự trữ nhiều năng lượng hơn nhưng đòi hỏi hệ thống ly hợp mạnh hơn để truyền lực một cách an toàn. Phanh cũng phải cung cấp đủ lực dừng để kiểm soát động lượng bổ sung khi dừng khẩn cấp.
Trước khi nâng cấp hoặc thay thế bánh đà, hãy luôn xác minh:
Công suất ly hợp
Khả năng phanh
Công suất động cơ
Khoảng cách dừng an toàn
Hệ thống truyền động cân bằng đảm bảo vận hành đáng tin cậy và duy trì an toàn sản xuất.
Kiểm tra các hoạt động dập chính của bạn bằng cách ghi lại độ dày vật liệu, chiều dài hành trình, số hành trình cần thiết mỗi phút và dung sai bộ phận có thể chấp nhận được trước khi chọn thiết bị.
Tham khảo ý kiến của các nhà sản xuất thiết bị để thực hiện phép tính năng lượng chính thức nhằm lập bản đồ đường cong trọng tải so với năng lượng cho khuôn cụ thể của bạn.
Thực hiện kiểm tra hệ thống truyền động hoàn chỉnh để xác minh xếp hạng trượt của động cơ, công suất mô-men xoắn ly hợp và giới hạn nhiệt phanh trước khi thử bất kỳ trang bị thêm nào.
Hiệu chỉnh lại tất cả các màn chắn sáng an toàn và điều khiển bằng hai tay để phù hợp với khoảng cách dừng cụ thể của cấu hình mới nhằm duy trì tuân thủ nghiêm ngặt OSHA.
Thực hiện lịch kiểm tra định kỳ để theo dõi độ mòn ma sát ly hợp và nhiệt độ vận hành động cơ, đảm bảo hệ thống thu hồi năng lượng luôn được cân bằng.
Trả lời: Nó lưu trữ động năng do động cơ tạo ra và giải phóng nó ngay lập tức để cung cấp lực cần thiết trong phần làm việc của hành trình ép. Điều này ngăn cản động cơ hấp thụ tải trọng sốc lớn của quá trình tạo hình kim loại.
Đáp: Bánh đà nặng hơn sẽ mất nhiều thời gian hơn để tăng tốc và phục hồi số vòng/phút bị mất, khiến chúng phù hợp với các hoạt động chậm hơn, tiêu tốn nhiều năng lượng hơn. Bánh đà nhẹ hơn cho phép khớp ly hợp nhanh hơn và Số hành trình mỗi phút (SPM) cao hơn nhưng cung cấp tổng năng lượng ít hơn trên mỗi hành trình.
Đ: Vâng. Một bánh đà có kích thước nhỏ có thể bị giảm tốc độ quá mức trong hành trình, dẫn đến lực tác dụng không nhất quán và kích thước không chính xác ở phần cuối cùng. Cần có động lượng mượt mà, liên tục để đảm bảo dòng nguyên liệu chính xác.
Trả lời: Trong khi có thể, việc thay đổi khối lượng bánh đà đòi hỏi phải xem xét kỹ thuật toàn diện. Việc tăng khối lượng mà không nâng cấp động cơ, ly hợp và phanh sẽ dẫn đến hỏng hóc cơ học và các vấn đề tuân thủ an toàn về khoảng cách dừng.
Trả lời: Trọng tải là lực kết cấu tối đa mà máy ép có thể tác dụng, trong khi năng lượng của bánh đà cho biết lực đó có thể duy trì được bao xa mà không làm máy dừng lại. Trọng tải lớn đòi hỏi năng lượng cao để duy trì lực trên một khoảng cách.
Trả lời: Động cơ có độ trượt cao được thiết kế để cố tình làm chậm khi có tải, cho phép bánh đà ép điện giải phóng năng lượng dự trữ mà không khiến động cơ tiêu tốn dòng điện quá mức và quá nóng. Động cơ tiêu chuẩn sẽ bị cháy dưới tải va đập theo chu kỳ này.
