Độ tin cậy của máy ép năng lượng cơ học phụ thuộc vào một cơ chế cơ bản duy nhất. Cơ chế dừng quy định sự an toàn của người vận hành và xác định năng suất sản xuất tối đa. Hệ thống dừng bị lỗi hoặc cũ gây ra rủi ro vận hành nghiêm trọng cho bất kỳ sàn dập nào. Thời gian dừng không nhất quán sẽ làm tổn hại đến các rào cản an toàn, khiến màn chắn ánh sáng trở nên kém hiệu quả. Tỷ lệ phế liệu tăng lên khi ram không khớp chính xác ở góc quay đã được lập trình. Việc vi phạm tuân thủ OSHA và ANSI trở thành mối đe dọa tiềm tàng khi thời gian dừng hoạt động vượt quá giới hạn chấp nhận được. Thời gian ngừng hoạt động ngoài kế hoạch do đĩa ly hợp bị vỡ hoặc má phanh bị cháy sẽ làm dừng toàn bộ dây chuyền dập, làm gián đoạn quá trình lắp ráp tiếp theo.
Các nhà quản lý nhà máy và kỹ sư bảo trì yêu cầu một cách tiếp cận có cấu trúc, dựa trên kỹ thuật để đánh giá các cơ chế này. Hướng dẫn kỹ thuật này khám phá cách đánh giá, so sánh và chọn các bản nâng cấp phù hợp. Chúng tôi kiểm tra trọng tải, quán tính bánh đà, công suất nhiệt và các yêu cầu sản xuất để đảm bảo hiệu suất tối ưu. Các nhóm kỹ thuật có thể chỉ định các hệ thống loại bỏ hiện tượng ram thất thường và khôi phục khả năng kiểm soát tuyệt đối đối với hành trình ép.
An toàn và tuân thủ là trên hết: Việc hiện đại hóa ly hợp máy ép và phanh tác động trực tiếp đến việc tuân thủ OSHA và tính toán khoảng cách an toàn ANSI B11.1 bằng cách đảm bảo số lần dừng đáng tin cậy, có thể lặp lại.
Sự đánh đổi giữa hệ thống ướt và hệ thống khô: Hệ thống khô mang lại chi phí trả trước thấp hơn và bảo trì đơn giản hơn, trong khi hệ thống ướt mang lại khả năng tản nhiệt vượt trội, giảm tiếng ồn và tuổi thọ cho các ứng dụng chu kỳ cao.
Tích hợp điều khiển là rất quan trọng: Việc nâng cấp các bộ phận cơ khí phải được kết hợp với hệ thống điều khiển máy nén hiện đại, dự phòng—bao gồm các van an toàn kép được giám sát chéo—để nhận ra đầy đủ các lợi ích về an toàn và hiệu suất.
Mục lục

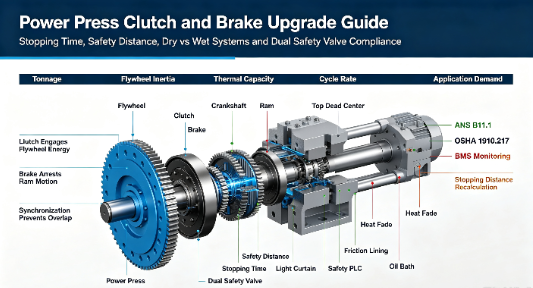

Hệ thống phanh và ly hợp ép trợ lực điều khiển việc truyền và dừng năng lượng của bánh đà.
Bộ ly hợp truyền năng lượng từ bánh đà tới trục khuỷu để dẫn động ram. Phanh dừng ram chính xác khi cần thiết. Cả hai hệ thống phải làm việc cùng nhau để đảm bảo vận hành trơn tru và dừng an toàn.
Các yếu tố hiệu suất quan trọng bao gồm:
Tốc độ tương tác: Xác định tốc độ phản hồi của báo chí sau khi kích hoạt.
Công suất mô-men xoắn: Đảm bảo ly hợp truyền đủ lực mà không bị trượt.
Thời gian dừng: Duy trì hiệu suất dừng ổn định và hỗ trợ các yêu cầu an toàn.
Một hệ thống đáng tin cậy phải cung cấp thời gian dừng ổn định trong các điều kiện vận hành khác nhau.
Phát hiện sớm giúp ngăn ngừa thời gian ngừng hoạt động và hư hỏng thiết bị. Các dấu hiệu cảnh báo phổ biến bao gồm:
Gắn chậm: Có thể cho thấy rò rỉ không khí, vòng đệm bị mòn hoặc các vấn đề về van điều khiển.
Tiếng ồn bất thường: Thường do tấm ma sát hoặc các bộ phận cơ khí bị mòn.
Khoảng cách dừng dài hơn: Cho biết phanh bị mòn hoặc hiệu suất phanh giảm.
Lỗi điều khiển thường xuyên: Có thể do sự cố áp suất hoặc lỗi hệ thống điều khiển.
Bụi ma sát hoặc các hạt kim loại: Cho thấy sự hao mòn quá mức bên trong hệ thống ly hợp hoặc phanh.
Việc kiểm tra thường xuyên giúp duy trì độ chính xác, an toàn và hiệu quả sản xuất của máy ép.
Thiết kế ly hợp và phanh khác nhau phù hợp với các yêu cầu sản xuất khác nhau. Các lựa chọn chính bao gồm hệ thống khô, hệ thống ướt và cấu hình riêng biệt hoặc kết hợp.
Hệ thống khô sử dụng khí nén để gắn các tấm ma sát. Các bề mặt ma sát tiếp xúc với không khí, giúp việc kiểm tra và bảo trì dễ dàng hơn.
Thuận lợi:
Cấu trúc đơn giản
Bảo trì dễ dàng
Phù hợp với yêu cầu sản xuất thấp và trung bình
Hạn chế:
Nhiệt có thể tích tụ trong quá trình hoạt động tốc độ cao
Nhiều bụi ma sát được tạo ra hơn
Hiệu suất dừng có thể giảm trong điều kiện đạp xe nặng
Hệ thống khô thường được sử dụng cho dây chuyền sản xuất tiêu chuẩn và các dự án trang bị thêm máy ép.
Hệ thống ướt đặt các tấm ma sát bên trong vỏ chứa đầy dầu. Dầu giúp loại bỏ nhiệt và cải thiện hiệu suất trong quá trình hoạt động tốc độ cao liên tục.
Thuận lợi:
Kiểm soát nhiệt tốt hơn
Tuổi thọ dài hơn
Thích hợp cho việc dập chu kỳ cao và cường độ cao
Hạn chế:
Cài đặt phức tạp hơn
Yêu cầu hệ thống bảo dưỡng và làm mát dầu
Hệ thống ướt được ưu tiên cho các ứng dụng đòi hỏi hiệu suất ổn định trong thời gian sản xuất dài.
Đơn vị kết hợp
Các bộ phận ly hợp và phanh được tích hợp thành một cụm. Thiết kế này giúp lắp đặt dễ dàng hơn và cải thiện độ an toàn bằng cách ngăn chặn sự chồng chéo giữa ly hợp và phanh.
Đơn vị riêng biệt
Các bộ phận ly hợp và phanh được lắp đặt riêng biệt. Cấu hình này mang lại sự linh hoạt hơn cho các thiết kế máy ép đặc biệt và các ứng dụng mô-men xoắn cao.
Kiểu | Ưu điểm chính | Ứng dụng phù hợp |
|---|---|---|
Hệ thống khô | Bảo trì đơn giản | Dập tiêu chuẩn |
Hệ thống ướt | Kiểm soát nhiệt tốt hơn | Sản xuất tốc độ cao |
Đơn vị kết hợp | Nhỏ gọn và an toàn | Hệ thống báo chí tổng hợp |
Đơn vị riêng biệt | Cấu hình linh hoạt | Ứng dụng tùy chỉnh |
Việc lựa chọn hệ thống ly hợp và phanh chính xác phụ thuộc vào tốc độ ép, yêu cầu sản xuất, nhu cầu bảo trì và điều kiện vận hành.
Việc lựa chọn hệ thống phanh và ly hợp ép trợ lực đòi hỏi phải đánh giá các yêu cầu về an toàn, tốc độ sản xuất, quản lý nhiệt và mô-men xoắn. Một hệ thống phù hợp sẽ cải thiện độ tin cậy của máy ép và giảm chi phí bảo trì.
Việc dừng hoạt động sẽ ảnh hưởng trực tiếp đến sự an toàn của người vận hành. Phanh phải dừng ram trong thời gian cần thiết để duy trì điều kiện vận hành an toàn.
Hệ thống giám sát phanh liên tục kiểm tra hiệu suất dừng. Nếu thời gian dừng quá lâu do phanh bị mòn hoặc giảm hiệu quả, hệ thống có thể cảnh báo các đội bảo trì trước khi xảy ra rủi ro về an toàn.
Các yếu tố chính bao gồm:
Thời gian dừng liên tục
Phản ứng phanh đáng tin cậy
Khoảng cách an toàn phù hợp
Giám sát hiệu suất thường xuyên
Dập tốc độ cao tạo ra nhiệt đáng kể trong các chu kỳ ly hợp và phanh lặp đi lặp lại. Nếu hệ thống không thể loại bỏ nhiệt hiệu quả, hiệu suất ma sát có thể giảm.
Hệ thống khô dựa vào làm mát không khí và phù hợp cho các ứng dụng tiêu chuẩn.
Hệ thống ướt sử dụng làm mát bằng dầu để kiểm soát nhiệt và duy trì hiệu suất ổn định trong quá trình sản xuất chu kỳ cao.
Việc lựa chọn phương pháp làm mát phù hợp phụ thuộc vào tốc độ ép, khối lượng sản xuất và điều kiện vận hành.
Bộ ly hợp và phanh phải phù hợp với công suất ép và năng lượng của bánh đà.
Các yếu tố quan trọng bao gồm:
Trọng tải ép
Kích thước bánh đà
Quá trình dập
Tốc độ sản xuất
Các hoạt động tạo hình nặng đòi hỏi công suất mô-men xoắn cao hơn so với các ứng dụng dập nhẹ. Hệ thống có kích thước nhỏ có thể gây hao mòn quá mức, dừng không ổn định và giảm tuổi thọ thiết bị.
Môi trường làm việc cũng ảnh hưởng đến việc lựa chọn ly hợp và phanh.
Hệ thống khô có thể tạo ra bụi ma sát và tiếng ồn khi vận hành cao hơn. Hệ thống ướt giúp kiểm soát bụi tốt hơn vì các hạt mài mòn vẫn còn bên trong hệ thống dầu.
Đối với các cơ sở sản xuất hiện đại, hệ thống khép kín có thể giúp cải thiện:
Vệ sinh nơi làm việc
Kiểm soát tiếng ồn
Hiệu quả bảo trì
Việc lựa chọn hệ thống ly hợp và phanh phù hợp đảm bảo vận hành an toàn hơn, sản xuất ổn định và tuổi thọ máy ép dài hơn.

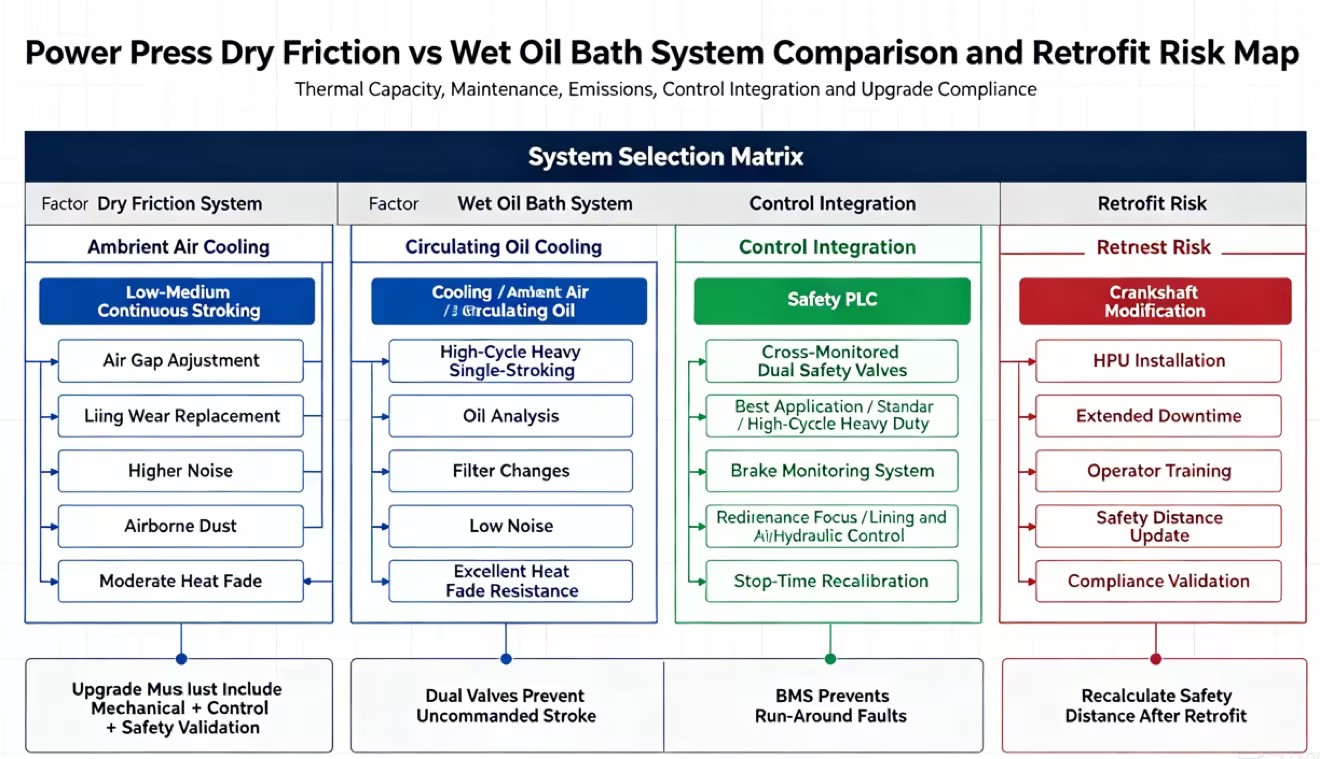

Tính năng/Số liệu | Hệ thống ma sát khô | Hệ thống kèm theo ướt |
|---|---|---|
Phương pháp làm mát | Không khí xung quanh | Tắm dầu tuần hoàn |
Ứng dụng tốt nhất | Vuốt ve liên tục ở mức thấp/trung bình | Tốc độ cao, vuốt đơn nặng |
Trọng tâm bảo trì | Điều chỉnh khe hở không khí, thay thế lớp lót | Phân tích dầu, thay đổi bộ lọc |
Độ ồn | Cao (tiếng kêu cơ khí, khí thải) | Thấp (bị bóp nghẹt bởi vỏ bọc kín) |
Tạo hạt | Bụi ma sát trong không khí | Chứa trong bộ lọc dầu |
Chống phai nhiệt | Trung bình (giảm khi tải nặng) | Tuyệt vời (ổn định dưới tải nặng) |
Việc đánh giá khả năng hoạt động lâu dài của Hệ thống ly hợp và phanh đòi hỏi sự hiểu biết sâu sắc về chu kỳ bảo trì. Cấu hình khô đòi hỏi sự can thiệp vật lý thường xuyên. Kỹ thuật viên bảo trì phải thường xuyên đo khe hở không khí giữa các tấm ma sát. Khi lớp lót mòn, khoảng cách này tăng lên, đòi hỏi phải điều chỉnh thủ công các tấm chêm để khôi phục tốc độ ăn khớp tối ưu. Cuối cùng, lớp lót ma sát bị mòn đến các đinh tán, đòi hỏi phải tháo rời hoàn toàn và thay thế các đĩa ma sát.
Cấu hình ướt làm thay đổi đáng kể thời gian bảo trì. Bởi vì màng dầu hấp thụ ma sát ăn khớp nên các tấm bên trong chịu mài mòn vật lý không đáng kể. Thông thường, thiết bị ướt có thể hoạt động trong một thập kỷ mà không cần thay thế tấm bên trong. Tuy nhiên, tuổi thọ cơ học này chuyển gánh nặng bảo trì sang quản lý chất lỏng. Kỹ thuật viên phải thực hiện lấy mẫu dầu thường xuyên để kiểm tra độ nhớt bị phân hủy và nhiễm bẩn dạng hạt. Thay dầu thủy lực chuyên dụng và thay thế bộ lọc có kích thước micron cao trở thành nhiệm vụ bảo trì phòng ngừa chính.
Phương pháp truyền động tác động trực tiếp đến tải năng lượng của nhà máy. Hệ thống khí nén dựa vào khí nén, vốn nổi tiếng là không hiệu quả để tạo ra. Mỗi hành trình tiêu thụ một lượng khí nén nhất định. Hơn nữa, các đường dây khí nén cũ thường phát triển các rò rỉ vi mô và sự sụt giảm áp suất trên toàn bộ nhà máy có thể khiến ly hợp hoạt động chậm chạp. Các cơ sở phải đảm bảo công suất máy nén của họ có thể đáp ứng nhu cầu feet khối liên tục mỗi phút (CFM) của bộ ly hợp khí nén lớn.
Truyền động thủy lực, thường được sử dụng trong các hệ thống ướt hạng nặng, đòi hỏi các bộ nguồn thủy lực chuyên dụng (HPU). Các đơn vị này sử dụng động cơ điện để duy trì áp suất chất lỏng không đổi. Trong khi hệ thống thủy lực cung cấp lực cực lớn, tức thời mà không gặp vấn đề về khả năng nén của không khí, chúng lại gây ra mức tiêu thụ điện liên tục. Các kỹ sư phải đánh giá phạm vi hoạt động của HPU, định tuyến của đường thủy lực áp suất cao và tải điện của động cơ bơm hoạt động liên tục khi chỉ định các hệ thống này.
triệu chứng | Nguyên nhân có thể xảy ra | Hành động khắc phục |
|---|---|---|
Khởi động Ram chậm chạp | Áp suất không khí thấp hoặc hãng hàng không bị hạn chế | Kiểm tra đầu ra máy nén và kiểm tra van kép xem có bị tắc không. |
Ram trôi qua TDC | Má phanh bị mòn hoặc tấm ma sát bằng kính bị mòn | Đo khe hở không khí. Thay lớp lót nếu bị mòn vượt quá giới hạn OEM. |
Tích tụ nhiệt quá mức | Ly hợp/Phanh chồng lên nhau hoặc làm mát không đủ | Xác minh thời gian kiểm soát. Kiểm tra lưu lượng dầu và bộ trao đổi nhiệt trong hệ thống ướt. |
Tiếng kêu lớn khi đính hôn | Chân truyền động bị mòn hoặc bu lông lắp bị lỏng | Kiểm tra các liên kết cơ khí. Mô-men xoắn tất cả các phần cứng gắn theo thông số kỹ thuật. |
Việc lựa chọn cơ chế dừng thích hợp đòi hỏi phải có sự đánh giá kỹ thuật nghiêm ngặt về chu kỳ hoạt động của máy ép và nhu cầu động năng. Hệ thống khô cung cấp các giải pháp đáng tin cậy, dễ bảo trì cho các hoạt động tiêu chuẩn liên tục. Hệ thống ướt mang lại khả năng tản nhiệt cực cao và tuổi thọ cao cần thiết cho nhu cầu dập khối lượng lớn, chu kỳ cao hoặc nhạy cảm với môi trường. Việc nâng cấp ly hợp máy ép và phanh sẽ khôi phục khả năng kiểm soát ram chính xác, đảm bảo tuân thủ quy định và bảo vệ người vận hành cũng như dụng cụ của cơ sở.
Tiến hành kiểm tra báo chí toàn diện bằng cách sử dụng các thiết bị đo thời gian dừng đã được hiệu chỉnh để thiết lập các đường cơ sở hiệu suất hiện tại.
Tính toán khoảng cách an toàn cần thiết dựa trên thời gian dừng hiện tại và tiêu chuẩn ANSI B11.1 để xác định những khoảng trống tuân thủ ngay lập tức.
Tham khảo ý kiến của kỹ sư máy ép cơ khí được chứng nhận để đánh giá các yêu cầu về quán tính và tải nhiệt của bánh đà cho các ứng dụng dập cụ thể của bạn.
Xem xét các thông số kỹ thuật OEM hiện đại để đảm bảo khả năng tương thích trang bị thêm với kích thước trục khuỷu hiện có và công suất điện hoặc không khí hiện có của nhà máy.
Nâng cấp các điều khiển logic rơle truyền thống lên PLC an toàn hiện đại được trang bị van an toàn kép được giám sát chéo trong quá trình trang bị thêm cơ khí.
Trả lời: Tuổi thọ phụ thuộc hoàn toàn vào công nghệ và ứng dụng. Lớp lót ma sát khô thường kéo dài từ 1 đến 3 năm tùy thuộc vào tốc độ chu kỳ và tải nhiệt. Hệ thống ướt, do các tấm ma sát được bảo vệ bởi màng dầu, thường hoạt động hơn 10 năm trước khi yêu cầu xây dựng lại bên trong, miễn là dầu và bộ lọc được bảo trì nghiêm ngặt.
Đáp: Kỹ thuật viên sử dụng thiết bị đo thời gian dừng di động hoặc tích hợp. Thiết bị này kích hoạt phanh ở vị trí hành trình xấu nhất, thường là 90 độ khi đạp xuống. Sau đó, nó đo chính xác từng mili giây cần thiết để ram dừng hẳn và dừng hoàn toàn.
Trả lời: Van an toàn kép cung cấp khả năng kiểm soát dự phòng đối với không khí hoặc chất lỏng thủy lực kích hoạt cơ cấu dừng. Nếu một ống van bên trong bị kẹt hoặc hỏng, ống van thứ cấp sẽ xả hết chất lỏng hoặc không khí một cách an toàn. Hành động an toàn này sẽ kích hoạt phanh và ngăn ngừa một cú nhấn vô tình, không được yêu cầu.
Đáp: Hệ thống khô sử dụng các tấm ma sát hở được làm mát bằng không khí xung quanh, khiến chúng đơn giản hơn nhưng dễ bị phai màu do nhiệt và tạo bụi. Hệ thống ướt đặt các tấm ma sát trong bể dầu tuần hoàn, mang lại khả năng tản nhiệt vượt trội, không có bụi trong không khí và tuổi thọ cơ học dài hơn đáng kể trong điều kiện tác động mạnh một lần.
Đ: Vâng. Hầu hết các máy ép cơ học cũ đều có thể được trang bị thêm. Tuy nhiên, điều này thường đòi hỏi phải gia công trục khuỷu hiện có để tiếp nhận các trục lắp mới. Hơn nữa, việc trang bị thêm cơ khí phải được kết hợp với bộ điều khiển máy ép hiện đại và van an toàn kép để đáp ứng các tiêu chuẩn an toàn hiện hành.
